负荷开关的安装运行和维修
1、负荷开关的安装
下面以FN2-10R型负荷开关为例介绍负荷开关的安装要求。
1)安装前应先阅读《安装使用说明书》
2)外观检查无损坏和不合格零件
3)用2500V绝缘电阻表测量支持绝缘子及绝缘拉杆的绝缘电阻，额定电压为10kV的负荷开关绝缘电阻应在1000MΩ以上，额定电压为35kV的负荷开关绝缘电阻应在2500MΩ以上。
4)根据不同安装方式，制作开关和操作机构的固定支架，并刷防锈漆。
5)传动拉杆端头要焊接M16调节螺栓。拉杆拐臂和操作机构的扇形板连接原则是：当主刀片进入静触头后，此时拐臂应处在最大力臂位置，以达到合闸终了最省力。
6)操作机构手柄转轴距地坪距离1m为宜。实践证明1.2m的规定是偏高了，合闸费力。
7)延长轴末端50~100m处应加支持轴承。若延长轴超过1m以上时，应再增加轴承，两轴承之间距离不得大于1m。
8)合闸时应保证辅助触头先闭合，主刀片后闭合。分闸时在分闸弹簧作用力下，主刀片先打开，辅助刀片上的铜钨合金触头后打开，以?；ぶ鞯镀皇茏粕?。
分闸时，传动装置带动橡胶活塞在兼作支持绝缘子的内部气缸内运动，产生压缩空气，经有机玻璃喷嘴喷出，将电弧熄灭。
9)负荷开关张开角度不得小于58°?；蚴歉ㄖ镀送纷钔獾阌刖泊ネ芳舛舜怪本嗬氩恍∮?85mm。
10)合闸后主刀片宽度应全部进入静触头，但需与静触头固定平?；?mm以上的距离，以防合闸力过猛撞击瓷瓶。分闸时应使底架上的叠层橡胶垫起到缓冲和限位的作用。
11)慢动合闸时，辅助刀片上的铜钨合金圆柱头和主刀片应顺利无卡阻的分别进入灭弧静触头和主静触头。否则需调整静触头支持绝缘子的固定位置。
12)触头三相同期接触误差不得大于3mm。否则需调节环氧玻璃布棒的伸出长度。
13)RN1-10型熔断器有动作指示器的一端应向下安装，并用防脱卡环固好。
14)延长轴与套筒、拐臂均以通孔销钉连接，以防使用中松动。
15)拉杆直径Ф应不小于G3/4’’。
16)根据拉杆长度应在其间加装1~2个导向环。
17)操作机构支架和负荷开关底座应可靠接地。
18)合分闸三次试验无误。
19)各转动部位加润滑油，闸嘴加凡士林油。
2、负荷开关的运行管理
1)油浸式负荷开关应保持正常的油位面。并根据带负荷操作次数的多少，按期滤油或换油，以维持灭弧能力。

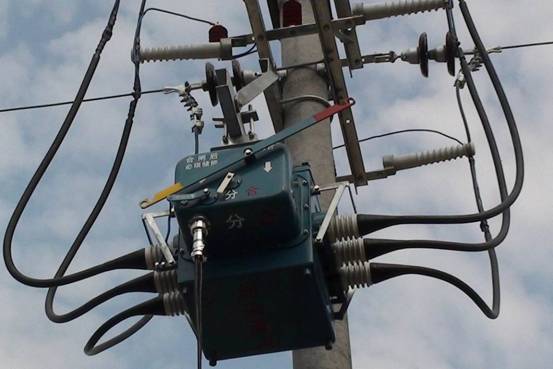

2)装在电杆上的负荷开关，其操作机构的拉绳、拉钩要采取安全限制措施，以防他人随意操作，造成意外的停电事故。
3)凡用有机物在高温电弧下自产气灭弧的负荷开关，应定期检查灭弧室有机绝缘物的烧损碳化情况，严重的应更换，以保持足够产气量和压力。
4)辅助刀片的铜钨合金消弧触头，合闸后应有一定的超行程和接触压力。当接触面有麻痕不平时，应修光锉平和更新。
5)带有分励脱扣线圈的操作机构，不允许动作于短路电流和过负载?；?。一般可考虑用于?？鼗虮溲蛊鞯哪诓客咚蛊灞；?。其短路电流和过负载只能动作于与其配装的RN1-10高压熔断器。因为负荷开关的开断电流值，严重影响着它的电寿命。例如FW4-10型负荷开关，当开断电流为400A时，电寿命为100次;若提高到800A时，电寿命只有5次。
6)每年不少于2次清扫反污，并检查绝缘子、绝缘拉杆有无裂纹破损、闪络放电痕迹
7)各转动部位加润滑油。电气接头无腐蚀过热现象。监视温度的示温蜡片或变色漆无熔化和变色。
8)静触头与动触头应解除良好无过热。
9)操作机构和传动装置的弹簧无松脱锈蚀，销钉、锁母、开口销无脱落，操作杆的导向环和支座无松动。
10)操作负荷开关时不要用力过猛，合分闸到位后应及时用定位销或挂钩给操作手柄定位。
11)负荷开关只能切合规定的负载电流或空载电流，切忌开断短路电流。
3、负荷开关的维护修理
(1)修理周期。
1)户外式负荷开关多用于城市和农村小电网电力系统中。尤其是缺点地区，经常用拉路的方法以压缩高峰负荷，开关操作频繁，工作繁重。一般宜每半年小修一次，2~3年大修一次。。
2)户内式负荷开关多用于1000kVA及以下小容量变压器、高压电力电容器组的空载或轻负载情况下切合。操作不频繁，实际上起着隔离开关的作用?；谑褂贸景Ｉ?。一般宜每年小修一次，每5年大修一次。
3)异常和事故后应临时安排小修或大修。
(2)小修内容。
1)清扫尘埃和油污。
2)检查动静触头和消弧触头应接触良好，修光麻痕，非油浸式的加涂凡士林油。
3)检查导电接头，特别是铜铝连接处要注意电腐蚀。修光蚀痕，压紧螺母。
4)检查锁母、销钉、开口销油污松动脱落。
5)检查压气活塞和气缸配合是否适宜，气量气压是否充足。
6)清擦固定产气元件内壁的碳化物。
7)紧固更换油浸式负荷开关的密封胶垫，擦亮油位指示器的玻璃管，调整油位达到油标线。
8)修理或更换磨损件，不足弹力的弹簧件。
9)检查修理操作机构各元件，动作灵活可靠。
10)各转动部位加润滑油。
11)检查接地线无断裂，螺母紧固，焊点无开裂。
4、大修内容
1)完成小修规定项目。
2)更换“疲劳”和弹力不足的分闸加速弹簧。
3)更换固体产气元件。
4)更换压气橡胶活塞。
5)更换操作机构磨损件。
6)油浸式符合开关应落箱修光或更换动静触头。
7)检查分闸时刀片张开角度达到安装要求。
8)用2500V绝缘电阻表测量相间及对地绝缘电阻，油温在20℃时不应低于300MΩ。
9)过滤或更换绝缘灭弧变压器油，其击穿电压不低于25kV。
10)外壳及支架刷防锈漆。
