一、产品概述：

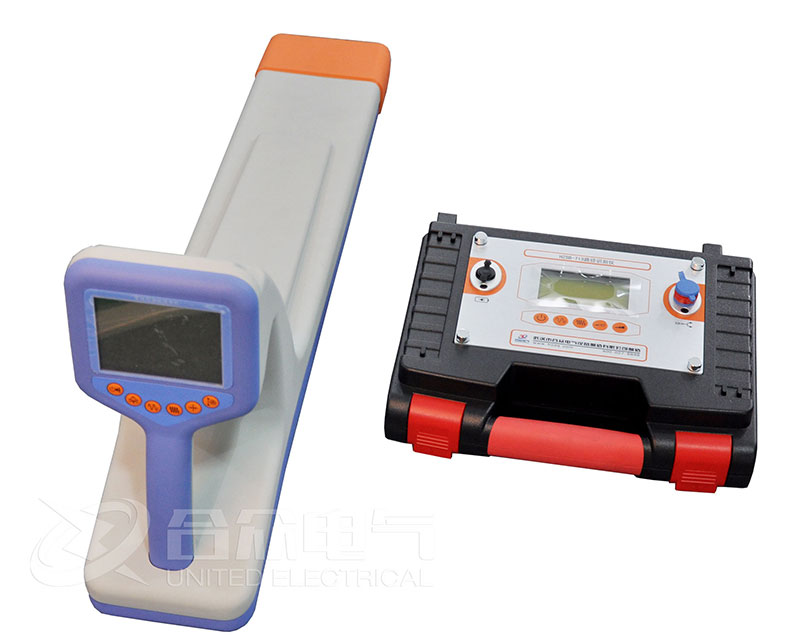

电缆路径识别探测仪 HZDL-713 智能电缆路径测试仪，是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。
二、功能特点：

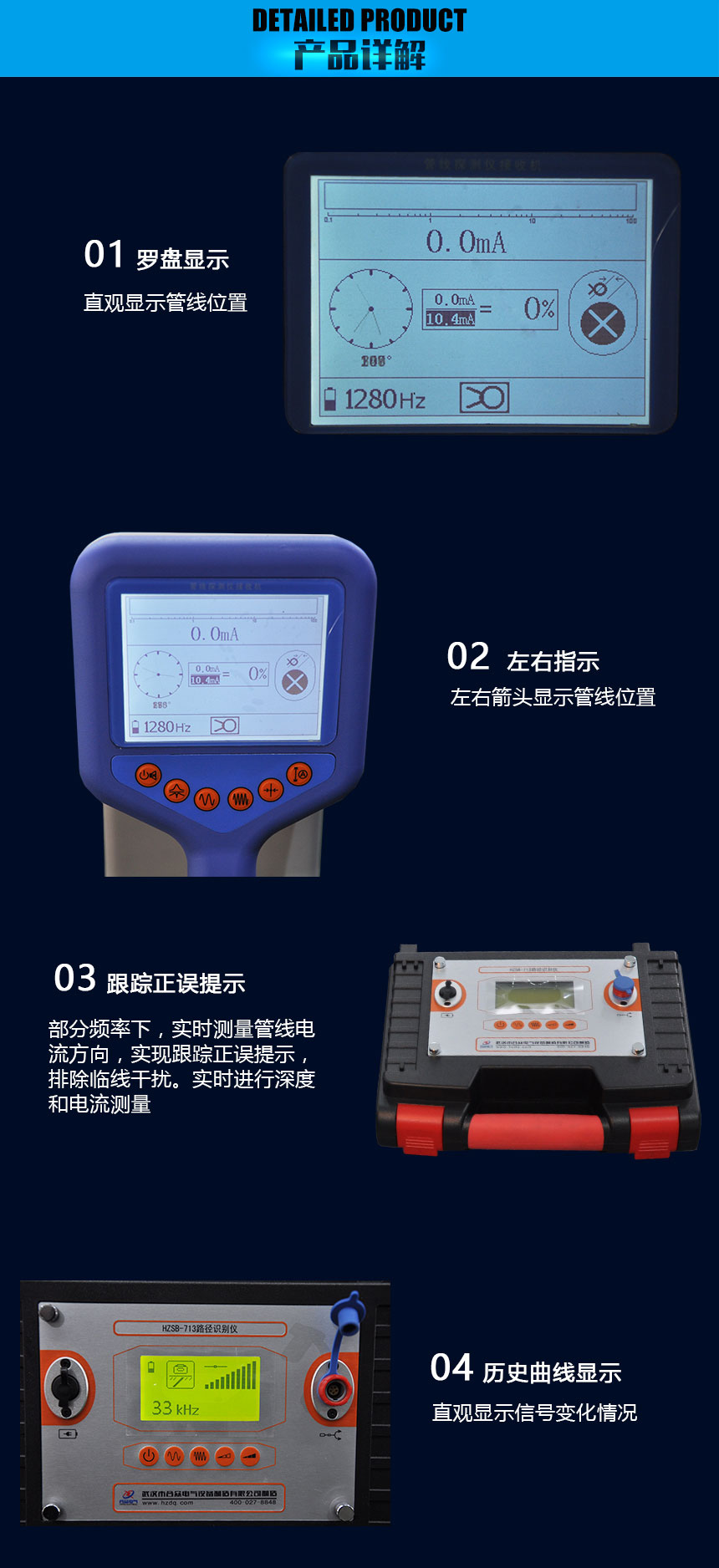

罗盘显示：直观显示管线位置。
左右指示：左右箭头显示管线位置。
跟踪正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。
实时进行深度和电流测量。
历史曲线显示：直观显示信号变化情况。
唯一性鉴别：卡钳(选配件)鉴别可明确给出鉴别结果，听诊器(选配件)鉴别在不方便使用卡钳时使用。
接地故障查找：使用A字架(选配件)可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
多种探测频率：主动探测和被动探测。

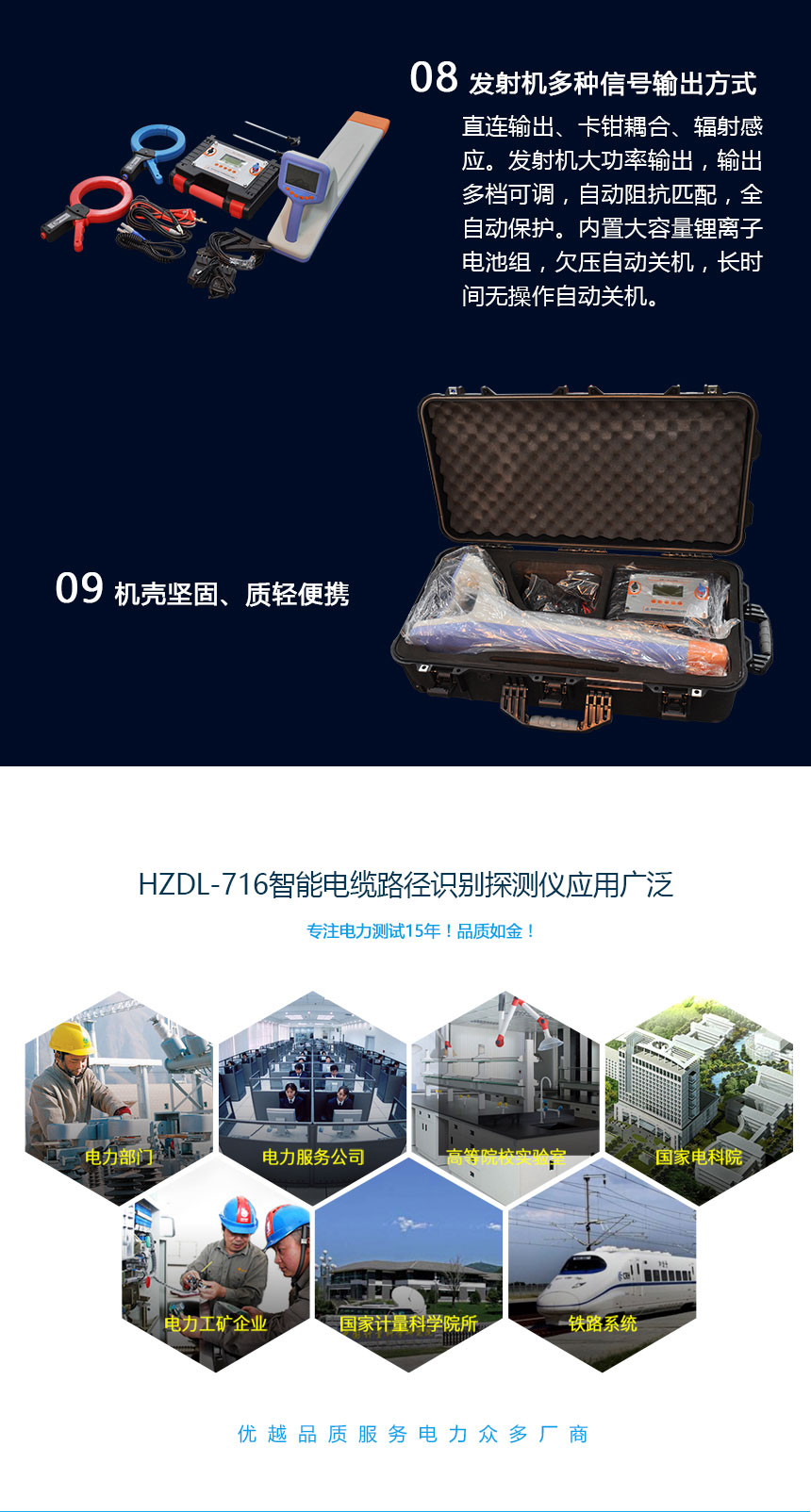

发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
发射机大功率输出，输出多档可调，自动阻抗匹配，全自动?；?。
内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
机壳坚固、质轻便携。

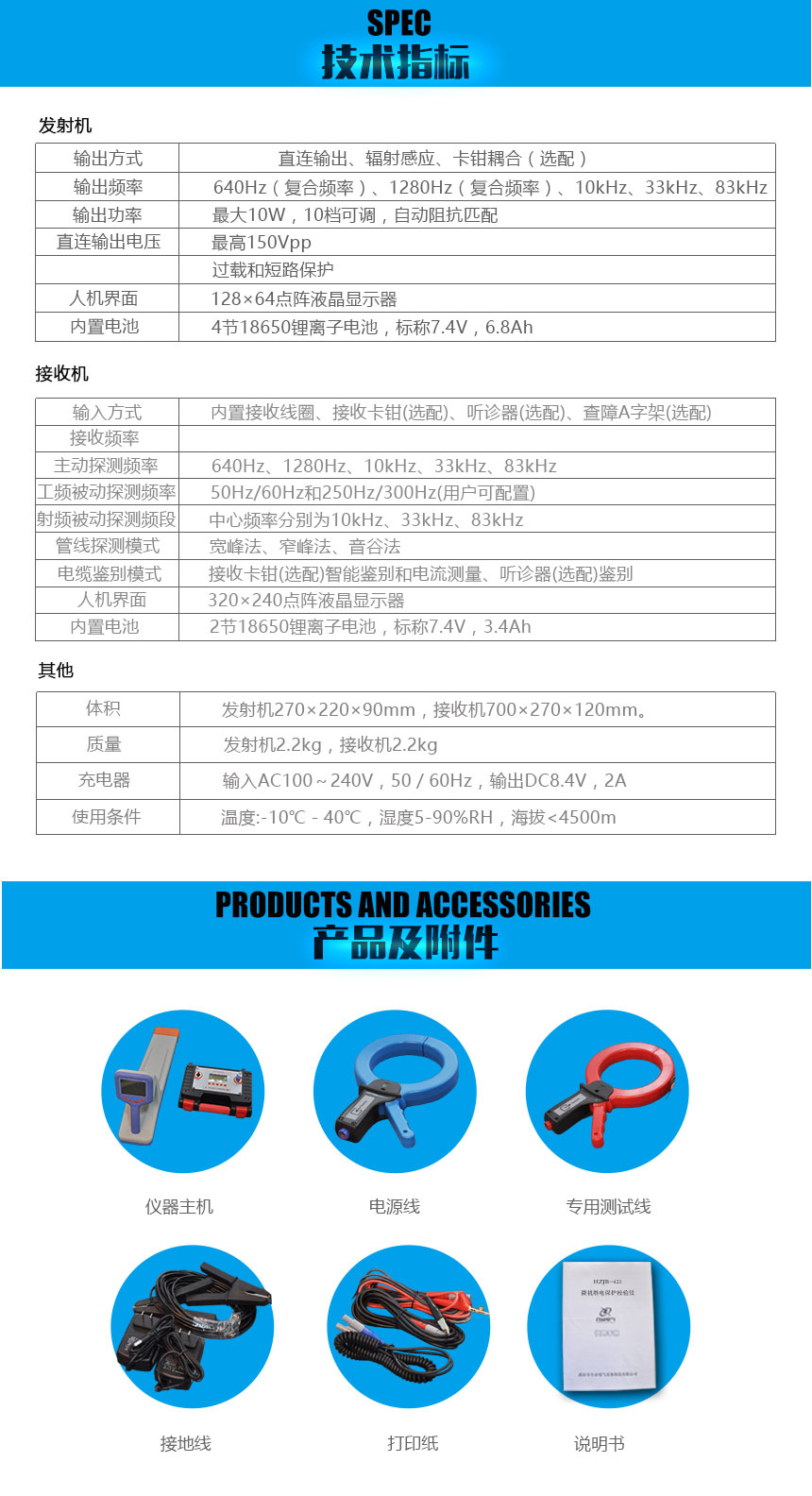

发射机：
1. 输出方式：直连输出、辐射感应、卡钳耦合(选配)。
2. 输出频率：640Hz(复合频率)、1280Hz(复合频率)、10kHz、33kHz、83kHz。
3. 输出功率：最大10W，10档可调，自动阻抗匹配。
4. 直连输出电压：最高150Vpp。
5. 过载和短路?；?。
6. 人机界面：128×64点阵液晶显示器。
7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。
接收机：
1. 输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。
2. 接收频率：
主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。
工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。
1. 管线探测模式：宽峰法、窄峰法、音谷法。
2. 电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
3. 人机界面：320×240点阵液晶显示器。
4. 内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。
其他：
1. 体积：发射机270×220×85mm，接收机700×270×120mm。
2. 质量：发射机2.2kg，接收机2.2kg。
3. 充电器：输入AC100～240V，50/60Hz，输出DC8.4V，2A。
4. 使用条件：温度:-10℃-40℃，湿度5-90%RH，海拔<4500m。
| 名称 | 数量 | 单位 |
| 发射机直连输出线 | 1 | 条 |
| 接地钎 | 2 | 只 |
| 接地延长线 | 1 | 条 |
| 充电器 | 2 | 只 |
选配附件：（订货时须特别指定，未指定默认不选配）
| 名称 | 数量 | 单位 |
|
接收机附件连接线缆 |
|
条 |
| 发射机附件输出线缆 |
|
只 |
| 发射卡钳 |
|
只 |
| 接收卡钳 |
|
只 |
| A字架 |
|
套 |
| 微型听诊器 |
|
套 |
| 长杆听诊器 |
|
套 |
| 长杆听诊器探测杆 |
|
只 |
