电缆故障测试系统信号发生器连接方法之直连法

  电缆故障测试系统信号发生器连接方法之直连法：

  直连法是将信号发生器的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极?；す艿啦馐缘慊蚱渌尤氲?，以及有长线特征的连续性金属结构等。

  信号发生器发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，最后返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。

  相比于其他方法，直连法能够得到最大的发射电流，所以在条件允许的情况下，应尽量采用直连法。

  1、直连输出线缆连接

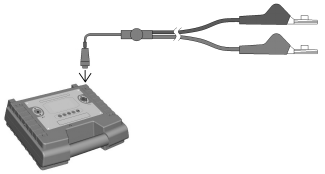

  将信号发生器直连输出线缆一端的5芯红色航空插头插入发射机的输出插座。

  2-1-1 直连法附件连接

  2、直连接线

  将红色鳄鱼夹和管道露出的金属部分(如阀门等)连接，黑色鳄鱼夹和打入大地(土壤)的接地钎连接，如果接地线不够长，则使用延长线续接。

  图2-1-2 直连法接线

  电缆故障测试系统信号发生器连接注意事项：

  接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。

  不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。

  接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰?？稍诖蚪拥厍ブ坝梦拊刺讲獾姆椒ń屑觳?。

  确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。

  管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过小，以至于无法正常探测，则有可能是管道绝缘。
