局部放电检测仪零标和分压式输入单元原理

  零标输入单元（即外同步?？椋┳魑?strong>局部放电检测仪的相位基准，对识别局部放电和干扰有重要作用，外部零标输入时，系统的相位可以和外零标输入严格同步，且无频率间隔要求，故可以和无局放串联谐振电源相配合。

  外零标的输入范围为：交流10∽380V，30Hz∽300Hz。

  在实际试验中，可以将试验电源电压经分压器降至10∽380V再接入零标单元。如果在屏幕上输入分压器的变比，可以直接测量出试验电源电压。

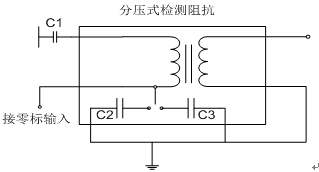

  分压式输入单元原理：

  分压式输入单元可以完成如下功能：

  测量局放：C1作耦合电容使用，其右端接输入单元；C2、C3不用。

  测量试验电压：C1右端和单刀双掷开关上端连接，作普通分压器使用。

  同时测量局放和试验电压：C1右端接阻抗输入①，单刀双掷开关上端接阻抗输入③，测电压时，可根据需要选择C2或C3，③再通过零标输入单元（对应的外同步?？椋┙拥街骰?。
