阻容分压器的仪器结构

  阻容分压器采用阻容分压法测量高压交直流，如图1所示。左侧是高压部分，采用阻容分压电路，由阻抗Z1和Z2两部分组成。高压Ui从上端均压球处输入，从阻抗Z2处输出低压取样信号Uo；右侧是低压显示表，用于处理低压取样信号Uo。低压取样信号Uo经整流滤波放大处理后送入低压显示表显示。高压Ui和Uo关系式如公式（1）所示：
  仪器结构

  本产品是由高压分压器和低压显示仪表两部分构成。

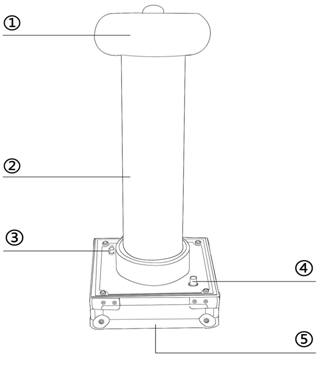

  1、高压分压器部分

  ① 均压球② 分压器绝缘筒③ 接地柱

  ④ 信号采样输出⑤ 分压器底座

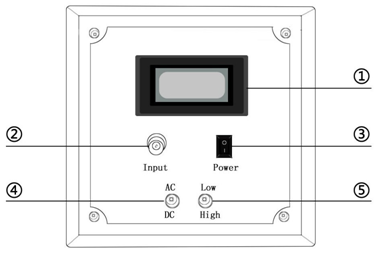

  2、低压显示表部分
  图3    低压显示表

  ①液晶显示表头②信号采样输入③电源开关

  ④交直流选择⑤高低档位切换
