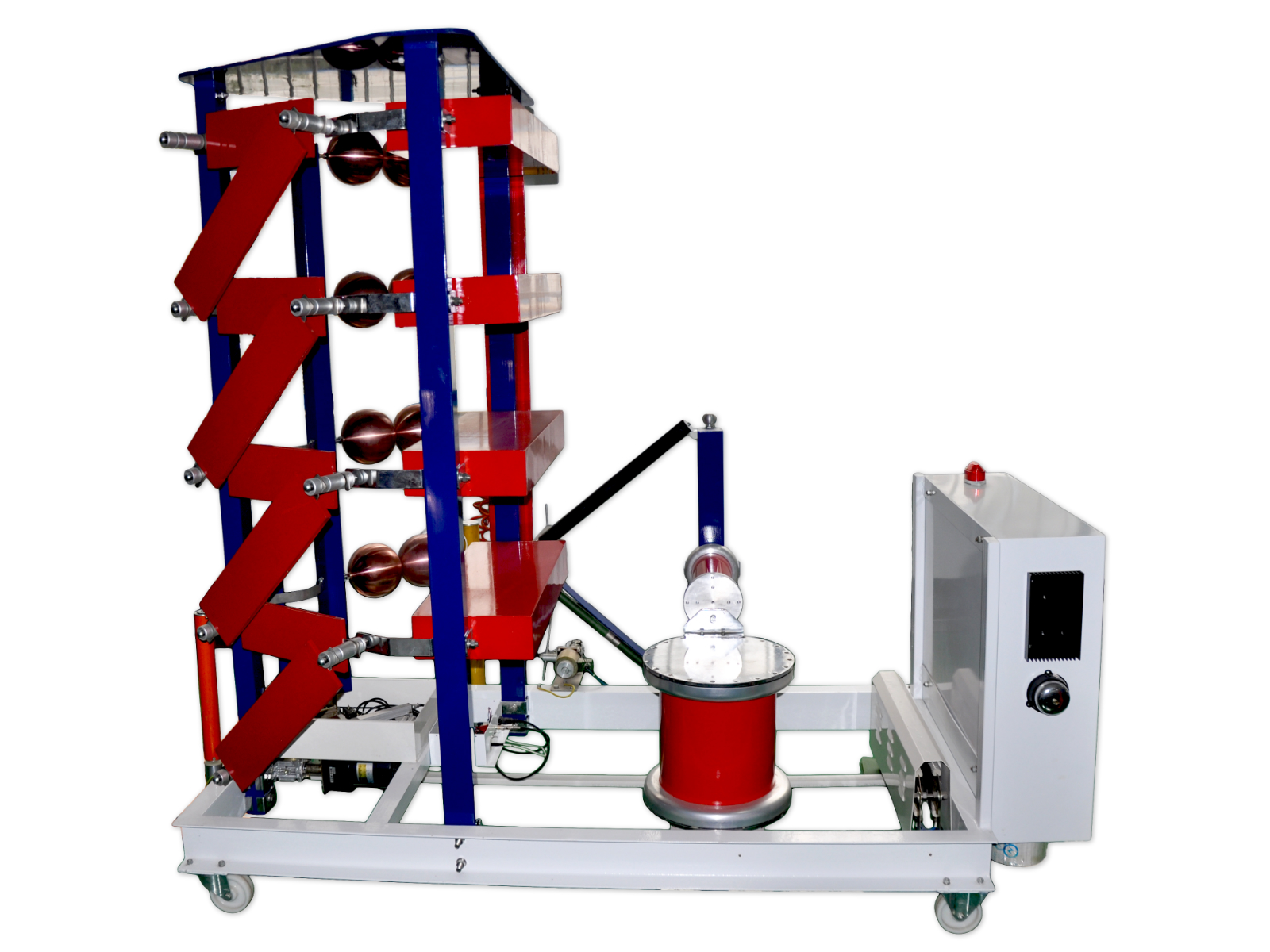

冲击电压发生器的电压波形

  冲击电压发生器是需要冲击交直流电压时可以用到的专业设备。电压的波形可以很好反映冲击电压的效果，关于冲击电压发生器的电压波形，武汉合众电气做出如下讲解。

  冲击电压试验常用到的波形有标准雷电冲击波形、 波尾截断的标准雷电冲击波形、标准操作冲击波形、陡波波形及其他特殊要求的波形。对于波形参数的定义可参考GB/T16927《高电压试验技术》的规定。

  这里需要特别提出的是，冲击电压试验回路的输出波形与试品、试验设备的部件接入及周围接地体的距离都有密切关系，因此冲击试验的难点及大部分工作也就是调波工作。能否获得满足标准要求的冲击波形是冲击试验的关键。
  通常指的波形调节就是调节冲击波形的波头时间和波尾时间，对于截波试验还要求调节截断时间，对于陡波试验则要求调节波形的陡度。

  以电容负载为例说明调波的步骤：

  初选调波电阻值：

  要得到所需的冲击波形，需调节波头、波尾电阻，因影响因素很多，其阻值难于事前确定，可用下式初定选?。?br />
  式中：-波头电阻阻值kW

  -波尾电阻值W

  -本体冲击电容mF

  -负荷电容mF，包括试品入口电容，冲击分压器电容、各寄生电容

  -冲击波头时间ms

  -冲击波尾时间ms

  调节冲击波形、确定效率：

  接入初选的调波电阻、被试品、冲击分压器，用发生器产生约0.6倍试验电压值的冲击电压，调节电阻使冲击波形达到要求。用示波器拍摄波形，求得效率，确定正式试验时的充电电压值。

  实际上，对于不同的被试品，特别是小电感负载，发生器的调波非常复杂，可能需要改变发生器本体的连接方式，采用多级并联再串联等连线方式。因此需要在实际使用中积累经验。

  以上是冲击电压发生器的电压波形，如果对仪器有需求，可点击客服咨询联系到我们。
