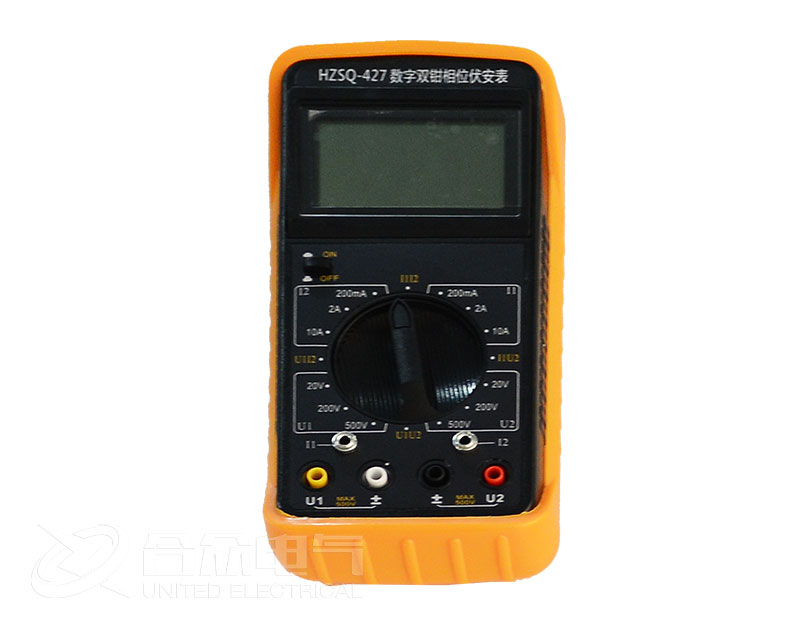

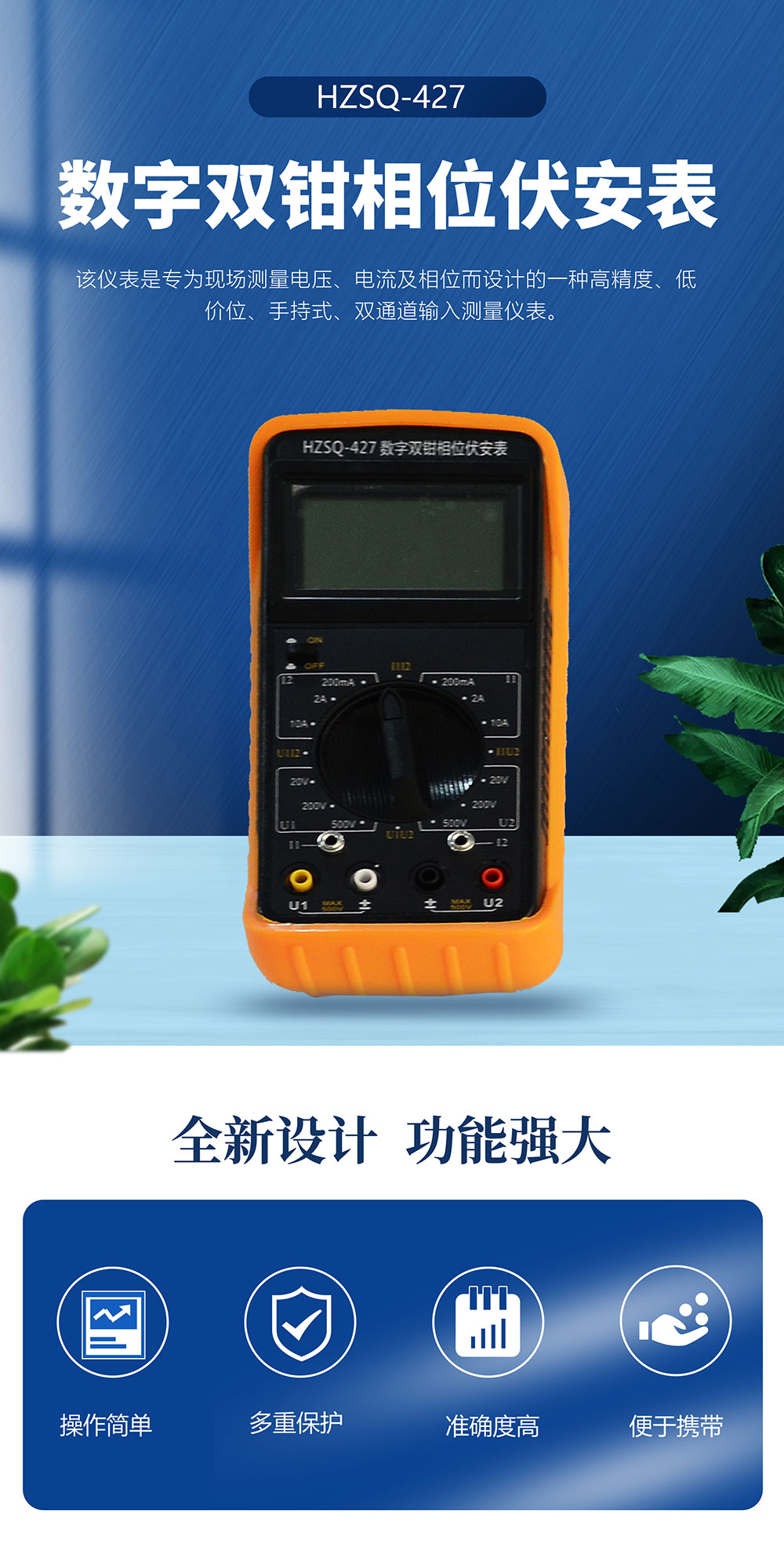

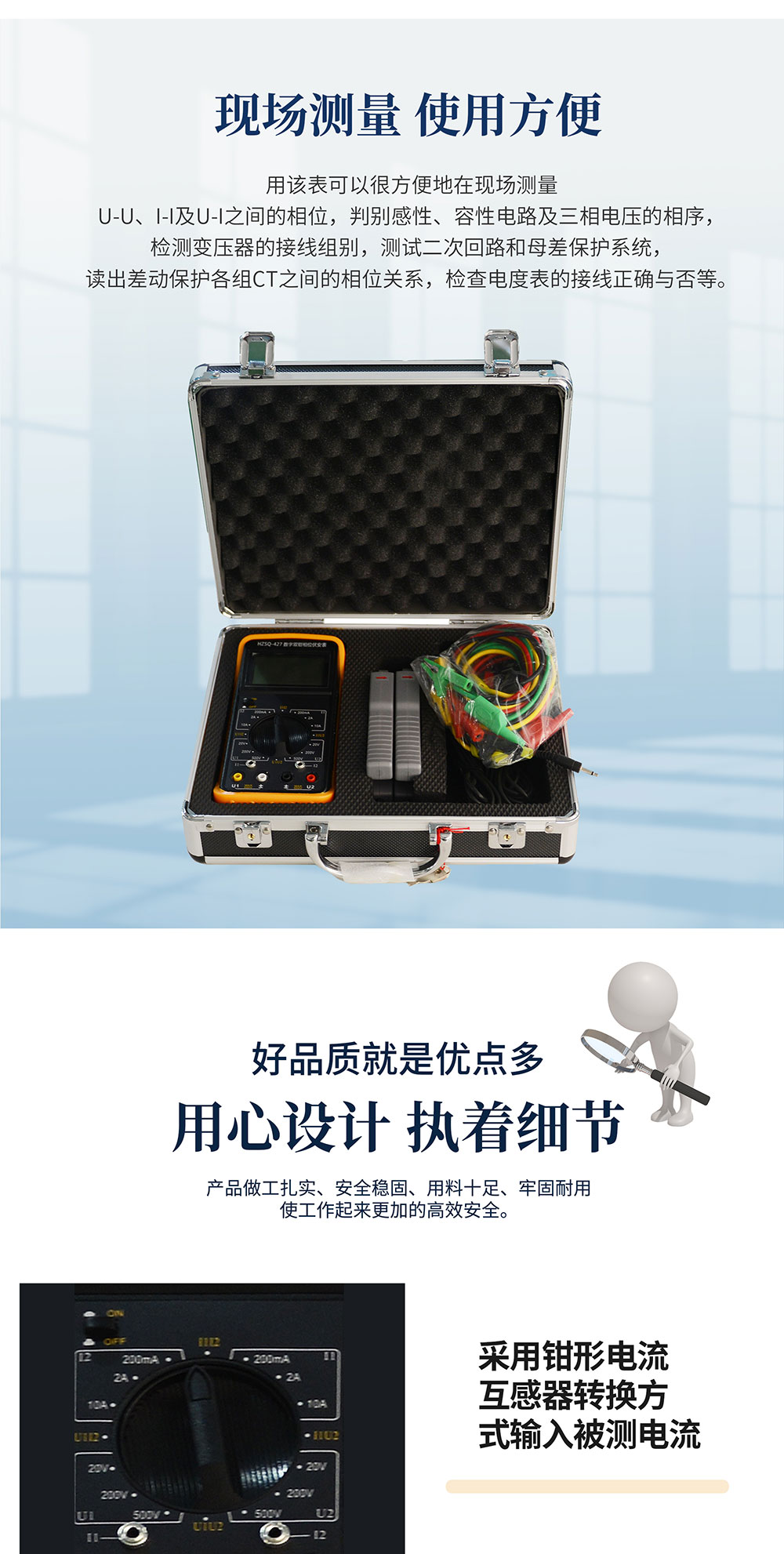

HZSQ-427数字双钳相位伏安表，是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差?；は低?，读出差动?；じ髯镃T之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得更佳视觉效果。数字双钳相位伏安表外壳采用工程绝缘材料，另配橡皮防振?；ぬ?，安全、可靠。执行标准：JJG440-2008。
产品别名： 相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、 双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表。
二、产品特点：
1、耐压
电压输入端与表壳之间、钳形电流互感器(电流钳)铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验
2、绝缘电阻
数字双钳相位伏安表线路与外壳之间、两电压输入端之间：≥10MΩ。
|
参比工作条件基本误差 |
环境温度 |
(23±5)℃ |
|
环境湿度 |
(45～75)% RH |
|
|
被测信号波形 |
正弦波、β=0.02 |
|
|
被测信号频率 |
(50±0.2)Hz |
|
|
被测载流导线在钳口中的位置 |
任意 |
|
|
测量相位时被测信号幅值范围 |
100～220V、0.5～1.5A |
|
|
外参比频率电磁场干扰 |
应避免 |
|
|
交流电压测量基本误差极限 |
量限 |
20V |
|
200V |
||
|
500V |
||
|
分辨率 |
0.01V |
|
|
0.1V |
||
|
1V |
||
|
基本误差极限 |
±(1.0%RD+2) |
|
|
输入阻抗 |
各量限均为2MΩ |
|
|
交流电流测量基本误差极限 |
量限 |
200mA |
|
2A |
||
|
10A |
||
|
分辨率 |
0.1mA |
|
|
1mA |
||
|
10mA |
||
|
基本误差极限 |
±(1.0%RD+2) |
|
|
工频相位基本测量误差极限（U-U、U-I、I-I） |
范围 |
0~360° |
|
分辨率 |
1° |
|
|
基本误差极限 |
±3° |
|
|
测U1-U2相位电压输入回路阻抗 |
40KΩ |
|
|
额定工作条件工作误差 |
环境温度 |
(0～40)℃ |
|
环境湿度 |
(20～80)% RH |
|
|
被测信号波形 |
正弦波、β=0.05 |
|
|
被测信号频率 |
(50±0.5)Hz |
|
|
被测载流导线在钳口中的位置 |
任意 |
|
|
测量相位时被测信号幅值范围 |
测U1-U2相位时：30V～500V |
|
|
测I1-I2相位时：10mA～10.00A |
||
|
测U1-I2或I1-U2相位时：10V～500V、10mA～10.00A |
||
|
外参比频率电磁场干扰 |
应避免 |
|
|
额定工作误差极限 |
在上所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍 |
|
|
其它技术特性 |
显示位数 |
三位半 |
|
采样速率 |
3次/秒 |
|
|
电源 |
单个9V迭层电池、电源电流小于5mA |
|
|
外形尺寸 |
表壳尺寸：192×95×55mm3 |
|
|
钳壳尺寸：140×42×20mm3 |
||
|
钳口尺寸：Φ7mm×9mm |
||
|
重量 |
表体：280g |
|
|
测量钳：2×200g |
||
|
储存条件 |
温度：－10℃～50℃ |
|
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|

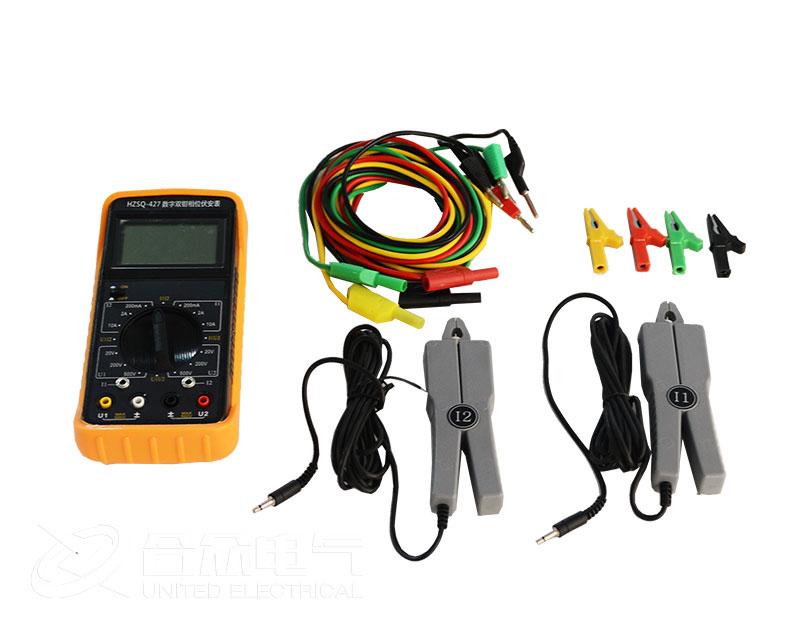

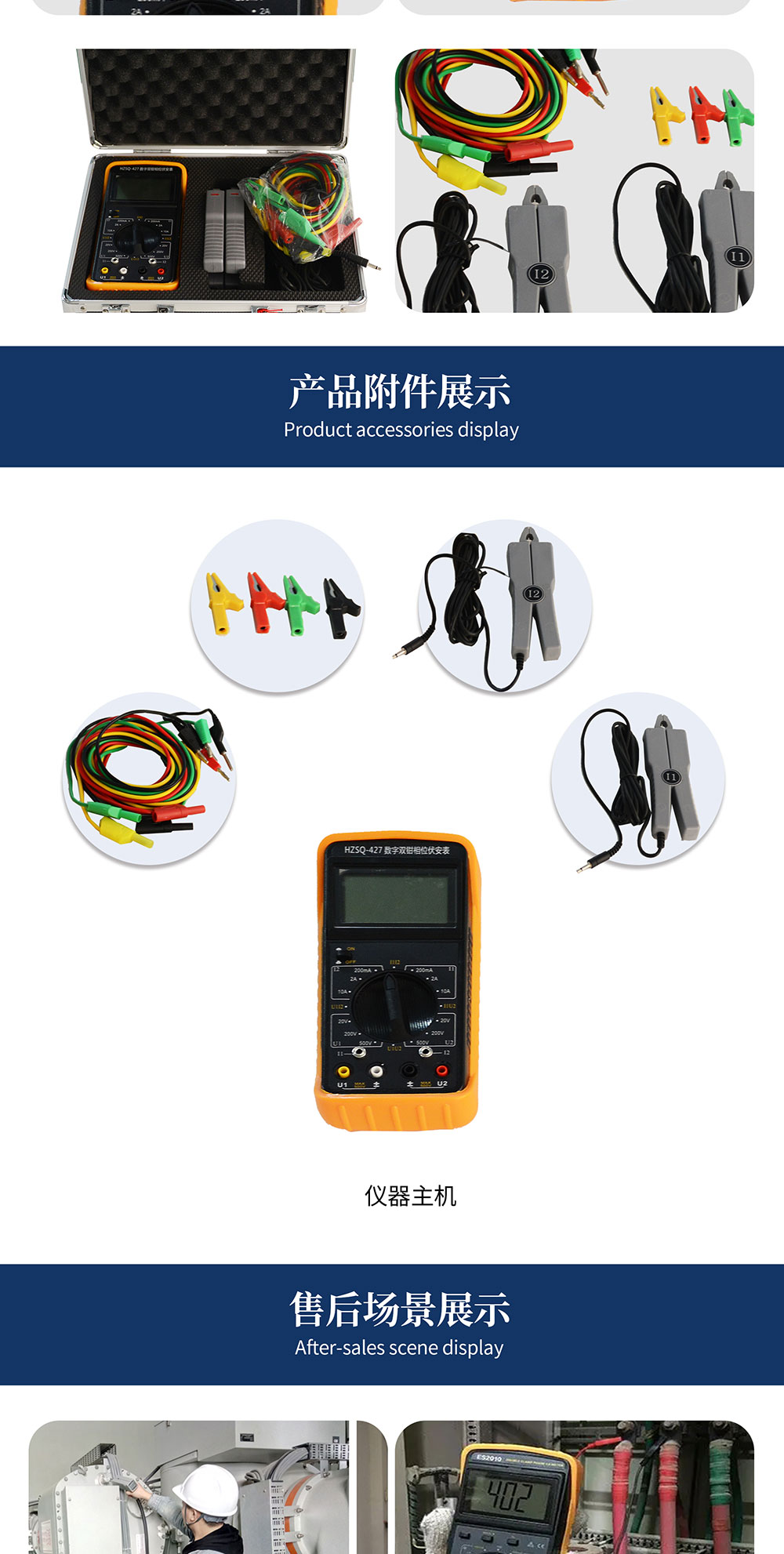

名称 |
数量 |
单位 |
|
双钳相位伏安表 |
1 |
块 |
|
电流钳 |
2 |
把 |
|
专用测试线 |
1 |
套 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们将一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
