有载调压分接开关测试仪根据波形判断故障

  有载调压分接开关测试仪根据波形判断故障，根据标准分析测试波形，判断开关有何故障。

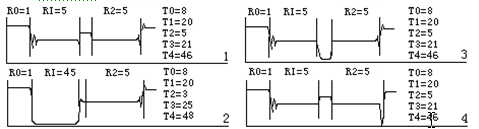

  1 号：图中的波形无断开点，过度总时间T4=46在标准的35～50ms之内?？囟髑安馐韵叩纫鸬牡缱鑄0=01Ω左右，开关动作接入的电阻值R1=5Ω，R2= 5Ω左右，且两个电阻桥接的过程很清楚。说明开关正常。
  2号：图中的波形有明显断开点，过度总时间在标准之内。但开关动作接入的电阻值R1=45Ω以经断开，本仪器测量有效值为42Ω超过就视为断开，而且断开时间达20ms，严重超过标准中偶而断开时间2ms以内的规定?？匾跃鸹狄煨?，如不检修带电操作将造成严重后果。

  3号：图中的波形有明显断开点，过度总时间在标准之内?？囟鹘尤氲牡缱柚嫡?，但两个电阻桥接的过程有5ms的断开时间?？梢钥隙赜锌沸怨收?，一定要检修后才能投入使用。

  4号：图中的波形有断开点，过度总时间T4=46在标准的35～50ms之内?？囟髑昂蠼尤氲牡缱柚嫡?，且两个电阻桥接的过程很清楚。但从R2往线包过渡桥接时有断开，这时要通过坐标的时间刻度，看断开点有没有超过标准中偶尔断开时间2ms以内的规定。如果没有超过2ms或电阻最大值没有超过本仪器测量有效值42Ω。就可以继续使用。超过了就重复测试几次看是不是都超过标准，如果都超标准说明有问题。
