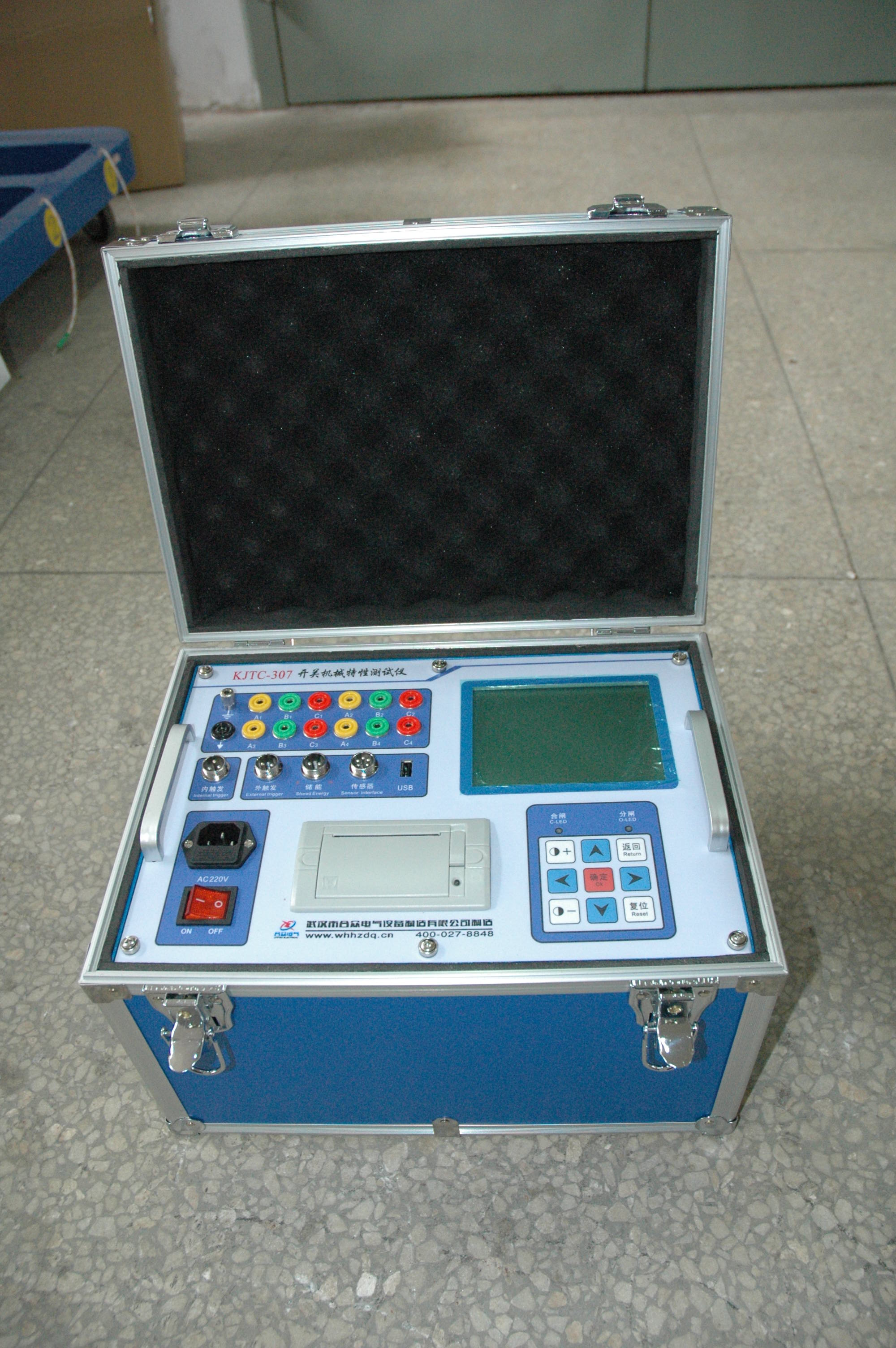

高压开关机械特性测试仪面板布置

  电力测试设备都有一些面板，了解面板上的按钮能正确的操作软件，下面合众电气技术工程师举例介绍，高压开关机械特性测试仪面板布置。

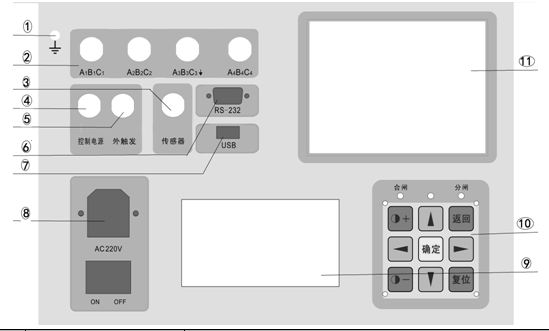

  序 号面 板 标 志功  能  说  明

  ①?；そ拥囟擞氪蟮叵嘟?br />
  ④分合闸控制插座机内提供合分闸控制直流电源

  ②A1 B1 C1  /A2 B2 C2 A3 B3 C3↓/A4 B4 C4非石墨触头开关12路断口时间测量通道，↓为后6路通道虚地，不与大地相接

  ⑤外触发插座外触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号。

  ③速度传感器插座速度传感器的信号输入

  ⑥RS-232PC机接口，用于与PC机联机操作

  ⑦U盘接口可直接用U盘储存数据

  ⑧电源开关输入电源220V±10%  50Hz±10% 10A

  液晶显示屏大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱
  ⑩   功能按键块  液晶对比度的增、减

  上、下移动光标或增、减当前光标处数值

  左、右菜单或移动光标

  [确定]选择当前菜单或确认操作

  [返回]返回上级或取消操作

  [复位]仪器复位

  ⑨面板打印机打印测试报告及图谱

  上述都是高压开关机械特性测试仪面板布置，买电力测试设备，请联系在线客服。
