高低压开关柜通电试验台功能说明

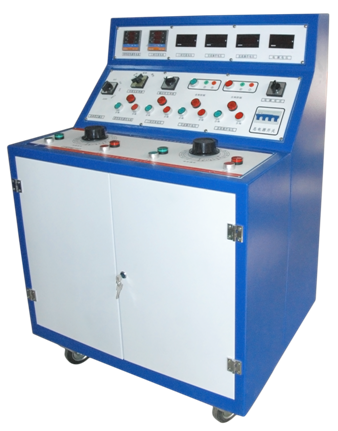

  高低压开关柜通电试验台设备外形图
  高低压开关柜通电试验台功能说明

  1、输出线接线柱前串接10A、20A空气开关作为短路?；?。根据用户特殊要求，参数中3、4、5、项，可以同时合分闸，没有互锁。7项可以独立调节，请用户注意使用中的要求。7项可以和其他可调项其中一项电源同时工作。

  2、技术参数中1、5、6、项不受接触器控制，只要总电源开关闭合，即可输出三相AC380V（固定值）、直流操作电压24V、36V、110V、220V固定值输出，AC220V输出（固定值）。

  3、技术参数中3项是可调值，用户只要打开总电源按下合闸开关，缓慢上升直至所需电压值，即可输出三相AC 0-380V的可调值。

  4、技术参数中5项直流操作电压，它分别包含一个固定值、一个可调值。  固定值→用户只要打开后面板的电源开关，就可直接输出固定值24V、36V、110V、220V，可调值→用户打开电源开关→主电源合闸→直流操作电压合闸→缓慢上升电压，即可输出三相DC0-300V的可调值。面板中合闸→启动；分闸→停止

  5、技术参数中7项，只受电流调节控制。（独立可调）

  说完高低压开关柜通电试验台功能说明，如果您需要本设备，请联系合众电气官网客服。
