开关柜接地电阻测试仪的面板说明

  电力测试设备都有面板，上面都有一些按钮和显示屏，下面合众电气公司举例介绍一例，开关柜接地电阻测试仪的面板说明。

  本章讲述了仪器的前面板及后面板的组成部分；在操作仪器前请把仪器面板上的各个功能了解清楚。

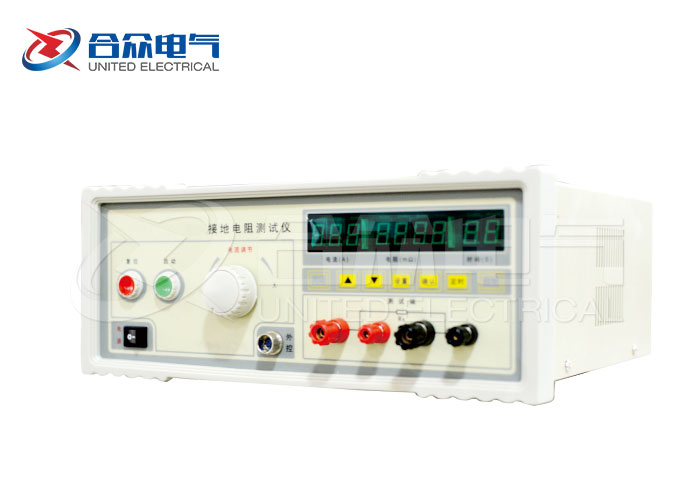

  前面板说明

  1、电源开关：电源开关拨到“|”仪器电源接通（开） ；拨到“O”仪器电源关闭（关） 。

  2、启动键：在复位状态下按下此键可开始测试。

  3、复位键：在测试过程中，作为中断测试的开关，并进入下一个待测状态。

  4、电流输出调节旋钮：在测试过程中顺时针调节此旋钮，输出电流增大；逆时针调节此旋钮输出电流减小，在开机时请确认此旋钮处于 0 位。

  5、线控插座：此插座可配合线控测试棒使用。

  6、测试灯：当启动键按下时，此灯亮。

  7、向上键：按动此键设置数值加 1。

  8、向下键：按动此键设置数值减 1。

  9、设置键：按动此键设置电阻值或时间值。

  10、确定键：按动此键保存设置值。

  11、定时键：按动此键选择“手动”或“定时”测试。

  12、超限灯：当测试电流超过 40A 时或测试电阻超过设置值时；此灯亮起。

  13、电流输出端（高端）：此端为电流输出端，需将测试线红色粗线接于此端。

  14、电流输出端（低端）：此端为电流输出端，需将测试线黑色粗线接于此端。

  15、电压输出端（高端）：此端为电压输出端，需将测试线红色细线接于此端。

  16、电压输出端（低端）：此端为电压输出端，需将测试线黑色细线接于此端。

  17、电流显示窗口 ：显示输出电流值的大小。

  18、电阻显示窗口 ：显示被测电阻值的大小。

  19、时间显示窗口：时间显示范围 1s~99s；当“定时选择键”在定时状态下，时间显示值为减计数。手动状态下显示值为 000。

  以上是开关柜接地电阻测试仪的面板说明，需要本产品或其他电力测试设备，选专业的电力测试设备制造商，合众电气公司是二十年的电力测试设备制造老厂家。
