全自动温升试验装置的输入信号接线

  电力检测设备一般都有输入信号和输出信号，这些信号需要通过接线的方式来实现，下面合众电气专家举例说明，全自动温升试验装置的输入信号接线。

  输入信号接线（当接线?？橛氩杉？樽樽昂?，请勿拆开，拆开会导致接线?？樗鸹担?，以上接线?？樘囟?。

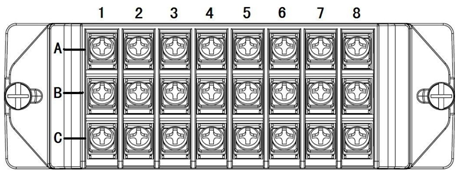

  1-8代表八个通道，A、B、C代表一个通道的三个接线端子；

  热电偶信号输入：A脚接信号输入正，B脚接信号输入负；

  电流信号输入  ：A脚接信号输入正，B脚接信号输入负；

  电压信号输入  ：A脚接信号输入负，B脚接信号输入正；

  电阻信号输入  ：电阻接A、B脚，B与C短接；

  开关量信号输入：B脚接信号输入正，C脚接信号输入负；

  文章讲述了全自动温升试验装置的输入信号接线，如果需要更多电力检测设备，请联系合众电气在线客服。
