武汉合众电气生产的HZ623智能双显绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，超薄形张丝表头与图形点阵液晶显示器完美结合，该仪器具有多种电压输出等级(500V、1000V、2500V、5000V)、容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
HZ623智能双显绝缘电阻测试仪结构

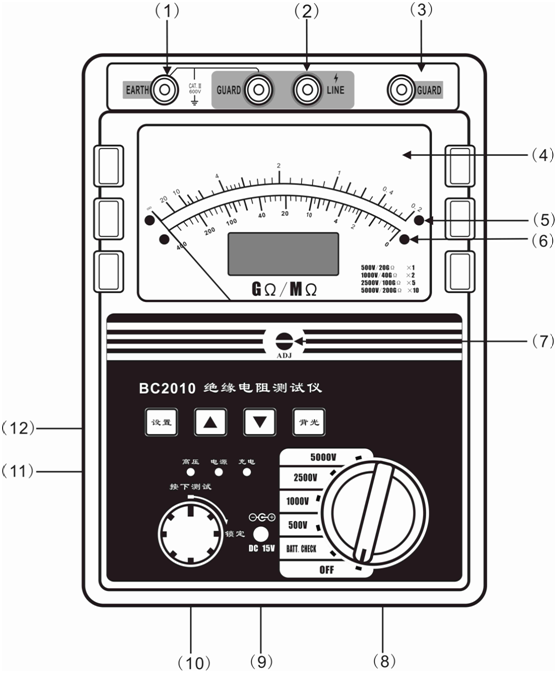

1、 仪表结构图(图1)
1、 仪表结构说明(表2)
|
表2：结构图说明
|
|
序号
|
名 称
|
功 能
|
|
(1)
|
地端（EARTH）
|
接于被试设备的外壳或地上。
|
|
(2)
|
线路端（LINE）
|
高压输出端口，接于被试设备的高压导体上。
|
|
(3)
|
屏蔽端（GUARD）
|
接于被试设备的高压护环，以消除表面泄漏电流的影响。
|
|
(4)
|
双排刻度线
|
上档为绿色（ GΩ档）：
500V/0.2GΩ～20GΩ（刻度读数×1）；
1000V/0.4GΩ～40GΩ（刻度读数×2）；
2500V/1 GΩ～100 GΩ（刻度读数×5）；
5000V/2GΩ～200 GΩ（刻度读数×10）。
下档为红色（ MΩ档）：
500V/0～400MΩ（刻度读数×1）；
1000V/0～800 MΩ（刻度读数×2）；
2500V/0～2000 MΩ（刻度读数×5）；
5000V/0～4000 MΩ（刻度读数×10）。
|
|
(5)
|
绿色发光二极管
|
发光时读绿档（ GΩ档）刻度。
|
|
(6)
|
红色发光二极管
|
发光时读红档（ MΩ档）刻度。
|
|
(7)
|
机械调零
|
调整机械指针位置，使其对准∞刻度线。
|
|
(8)
|
波段开关
|
可实现输出电压选择，电源开关功能
|
|
（9）
|
充电插孔
|
输入为直流15V，供应充电及仪表工作电源
|
|
(10)
|
测试键
|
按下开始测试，按下后如顺时针旋转可锁定此键，
在数据查询状态此键作为确认键使用。
|
|
（11）
|
状态显示灯
|
可显示高压输出，电源工作状态，充电状态等信息
|
|
（12）
|
按 键
|
设置键：在未按测试键之前按下此键可调阅历史测试数据；
上 键：按下此键可向前翻阅数据或修改数据；
下 键：按下此键可向后翻阅数据或修改数据；
背光键：按下此键可点亮液晶显示屏背光，并在1分钟之内自动熄灭。
|
