全自动抗干扰介损测试仪工作原理及介绍

  全自动抗干扰介损测试仪工作原理

  在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路(Cn)和一被试回路(Cx)，如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。

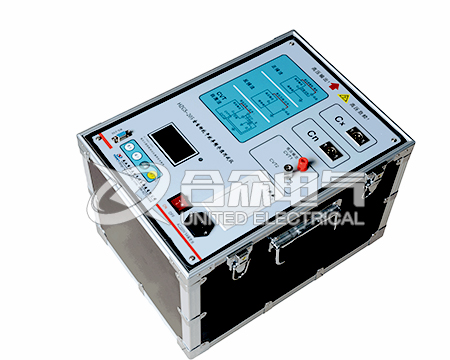

  全自动抗干扰介损测试仪是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。主电源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。主电源的频率为45HZ和55HZ，避开了工频电场对试品的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电的场合。

  全自动抗干扰介损测试仪配备了大屏幕(240×128)中文菜单界面，每一步骤都有中文提示，结果可以打印输出，操作人员不需要专业培训就能使用。一次操作，微机自动完成全过程的测量，是目前非常理想的介损测量设备。

  该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量;配以绝缘油杯可测试绝缘油介质损耗。

  该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。同时还可以测试全密封的CVT(电容式电压互感器)。

  仪器内部的逆变器和采样电路全部由数字化控制，输出电压连续可调。

  全自动抗干扰介损测试仪具备输入电压波动、输出短路、过压、过流、温度等多重?；ご胧?保证了仪器安全、可靠。



  武汉市合众电气设备制造有限公司是一家专业生产高压试验检测设备的企业，公司以良好的信用和优质的产品赢得国内外广大市场和客户的一致好评。如有需要，欢迎电话咨询。
