电缆故障测试系统的低压脉冲测试基本原理

  电缆故障测试系统的一些测试办法，我们从了解原来开始了解，能更好的掌握其中技巧。下面来看，电缆故障测试系统的低压脉冲测试基本原理。

  电缆故障测试系统低压脉冲测试法具有操作简单、波形易于识别、准确度高等特点。对于短路、低阻、断线故障用此法测试，可直接确定故障距离。即使无此类故障，一般高压闪络测试前，也可以低压脉冲法测电缆全长或速度，与闪络测试波形比较，通?；崂诓ㄐ畏治?，达到快速确定故障点目的。

  （1）低压脉冲测试基本原理

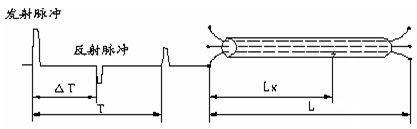

  电缆故障测试系统测量电缆故障时，电缆可视为一条均匀分布的传输线，在电缆一端加脉冲电压，则此脉冲按一定的速度（决定于电缆介质电常数和导磁系数）沿线传输，当脉冲遇到故障点（或阻抗不均匀点）就会发生反射，用闪测仪记录下发送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度V来计算出故障的距离Lx，Lx=V·△T/2，如图10所示。

  电缆故障测试系统测全长则可利用终端反射脉冲：L=V·T/2

  同样已知电缆故障测试系统全长可测出传输速度：V=2L/T

  以上是电缆故障测试系统的低压脉冲测试基本原理，如果需要更多功能更强大的电力检测设备，请联系合众电气在线客服，我们会安排专业的业务经理和您对接。
