一、产品概述：

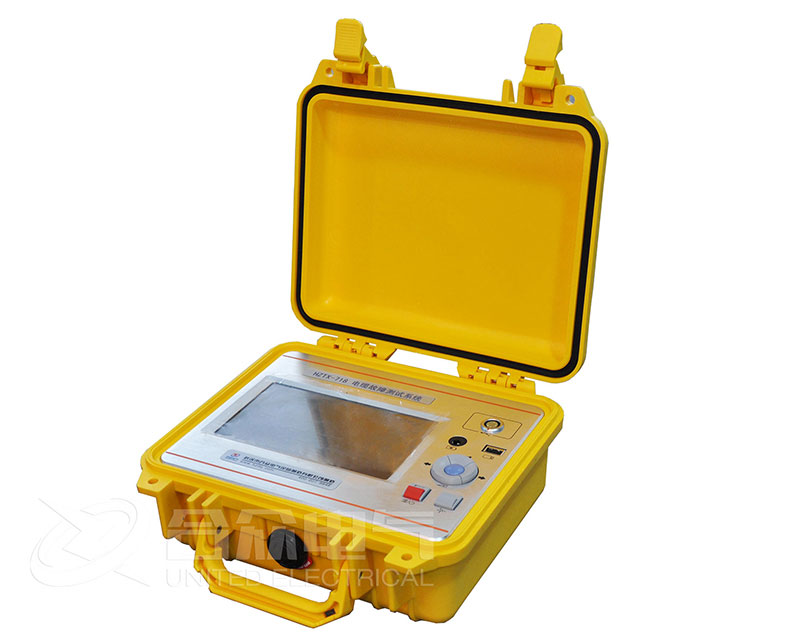

电力电缆故障测试系统 HZTX-718 电缆故障测试仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

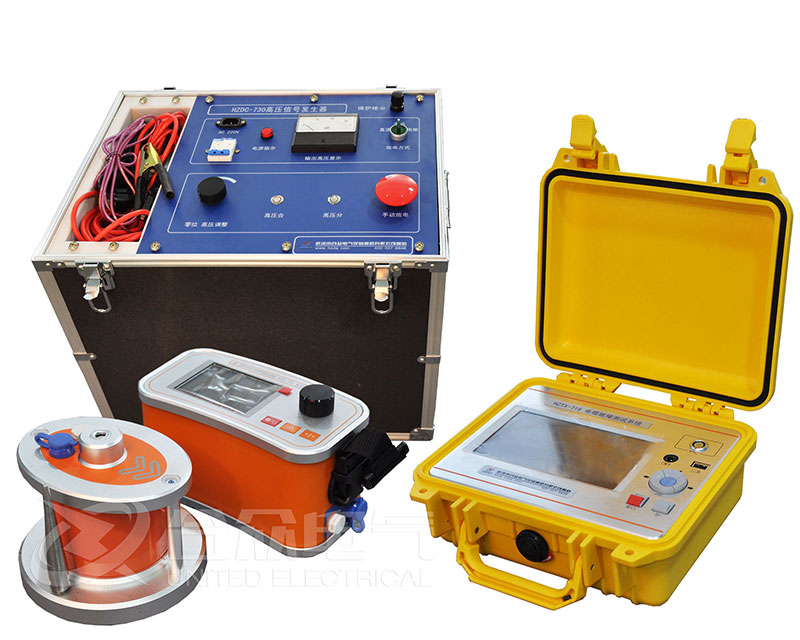

电力电缆故障测距仪 HZTX-718，在低压脉冲方式下可以独立使用;在脉冲电流方式下需要和HZCD-730系列高压信号发生器配合使用;在多次脉冲方式下还须和HZCD-715电缆测试多次脉冲耦合器配合;在测距完成后须使用HZDC-750系列电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。
产品别称：电力电缆故障测试仪，电缆故障寻径仪，电缆故障寻踪仪，便携式电缆故障定位系统，地理电缆故障测试仪，电缆故障检测仪，高压电缆故障测试仪，电缆故障检测仪，电力电缆检测仪，电缆故障定点仪，电缆故障综合测试仪，电缆故障自动测试仪。
二、功能特点：
1、多种测距方法：
低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
多次脉冲法：先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。

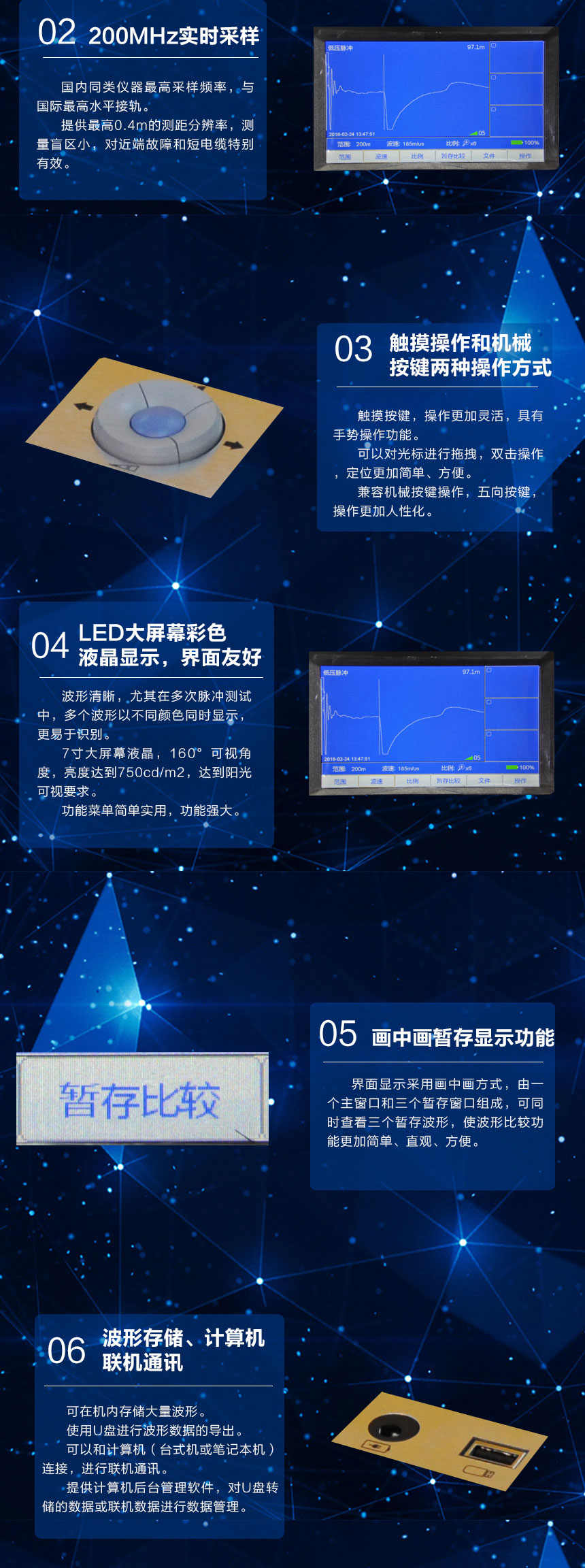

2. 200MHz实时采样：
国内同类仪器高采样频率，与国际高水平接轨。
提供高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3.触摸操作和机械按键两种操作方式
触摸按键，操作更加灵活，具有手势操作功能。
可以对光标进行拖拽，双击操作，定位更加简单、方便。
兼容机械按键操作，五向按键，操作更加人性化。
4. LED大屏幕彩色液晶显示，界面友好：
波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
l 7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。
功能菜单简单实用，功能强大。
5. 画中画暂存显示功能
界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
6. 波形存储、计算机联机通讯：
可在机内存储大量波形。
使用U盘进行波形数据的导出。
可以和计算机(台式机或笔记本机)连接，进行联机通讯。
提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
7. 电源管理：
仪器在2分钟内没有任何操作时，将减弱背光;10分种没有操作，将自动关机，以减少电量消耗;当电池欠压时，仪器也将自动关机，以?；さ绯?。
内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
8. 坚固机壳，质轻便携。

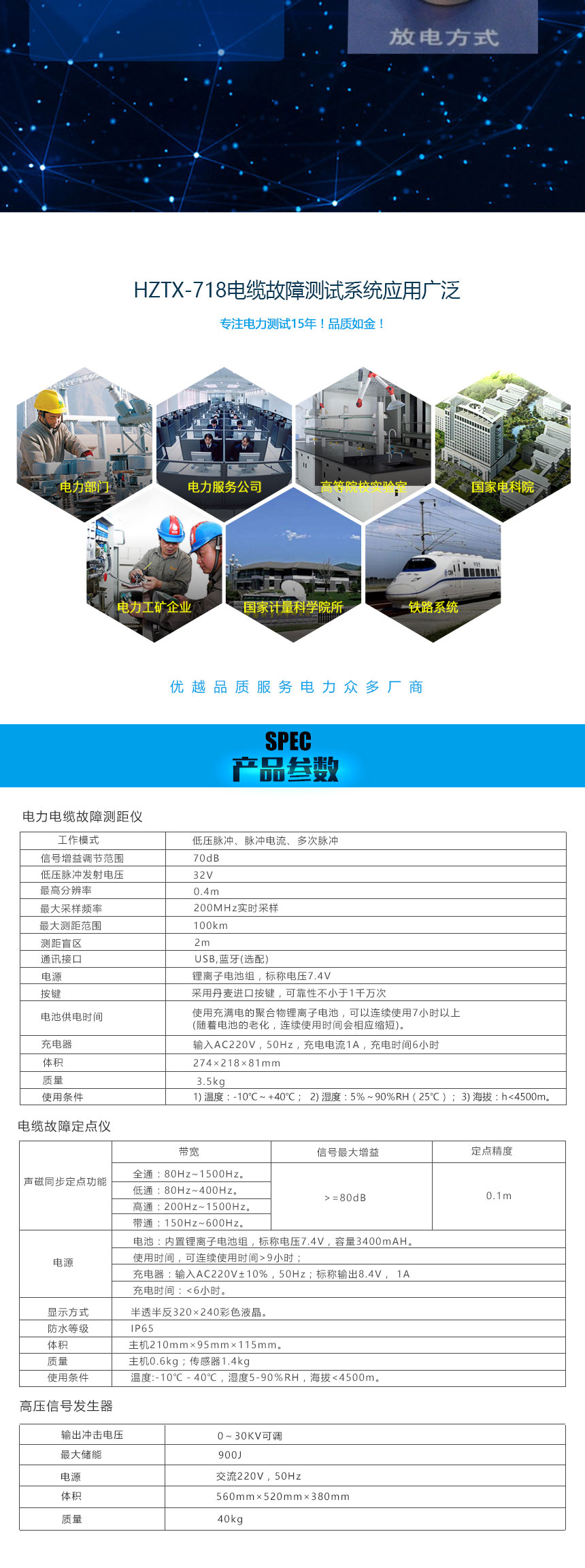

HZTX-718电力电缆故障测距仪参数：
1. 工作模式：低压脉冲、脉冲电流、多次脉冲。
2. 信号增益调节范围：70dB。
3. 低压脉冲发射电压：32V。
4. 最高分辨率：0.4m。
5. 最大采样频率：200MHz实时采样。
6. 最大测距范围：100km。
7. 测距盲区：2m。
8. 通讯接口：USB,蓝牙(选配)。
9. 电源：锂离子电池组，标称电压7.4V。
10. 按键：采用丹麦进口按键，可靠性不小于1千万次。
11. 电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用7小时以上(随着电池的老化，连续使用时间会相应缩短)。
12. 充电器：输入AC220V，50Hz，充电电流1A，充电时间6小时。
13. 体积：274×218×81mm
14. 质量：3.5kg
15. 使用条件：
1) 温度：-10℃～+40℃;
2) 湿度：5%～90%RH(25℃);
3) 海拔：h<4500m。

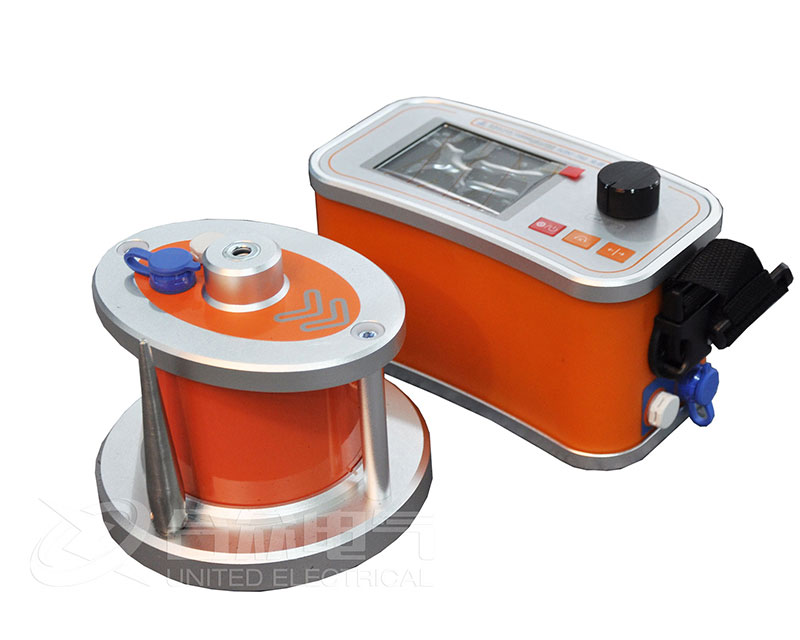

电缆故障定点仪参数：
1. 声磁同步定点功能：
(1)声音通道
a) 带宽
全通：80Hz~1500Hz。
低通：80Hz~400Hz。
高通：200Hz~1500Hz。
带通：150Hz~600Hz。
b) 信号最大增益：>=80dB。
c) 定点精度：0.1m。
(2)磁场通道
a) 信号最大增益：>80db
2. 声磁同步背景降噪模式：支持强降噪，自适应降噪，无降噪三种模式。
3. 跨步电压定点功能(选配功能)
a)最大放大倍数： >80db
4. 电源：
b)电池：内置锂离子电池组，标称电压7.4V，容量3400mAH。
c)使用时间，可连续使用时间>9小时;
d)充电器：输入AC220V±10%，50Hz;标称输出8.4V， 1A
e)充电时间：<6小时。
5. 显示方式：半透半反320×240彩色液晶。
6. 防水等级：IP65
7. 体积：主机210mm×95mm×115mm。
8. 质量：主机0.6kg;传感器1.4kg
9. 使用条件：温度:-10℃-40℃，湿度5-90%RH，海拔<4500m。

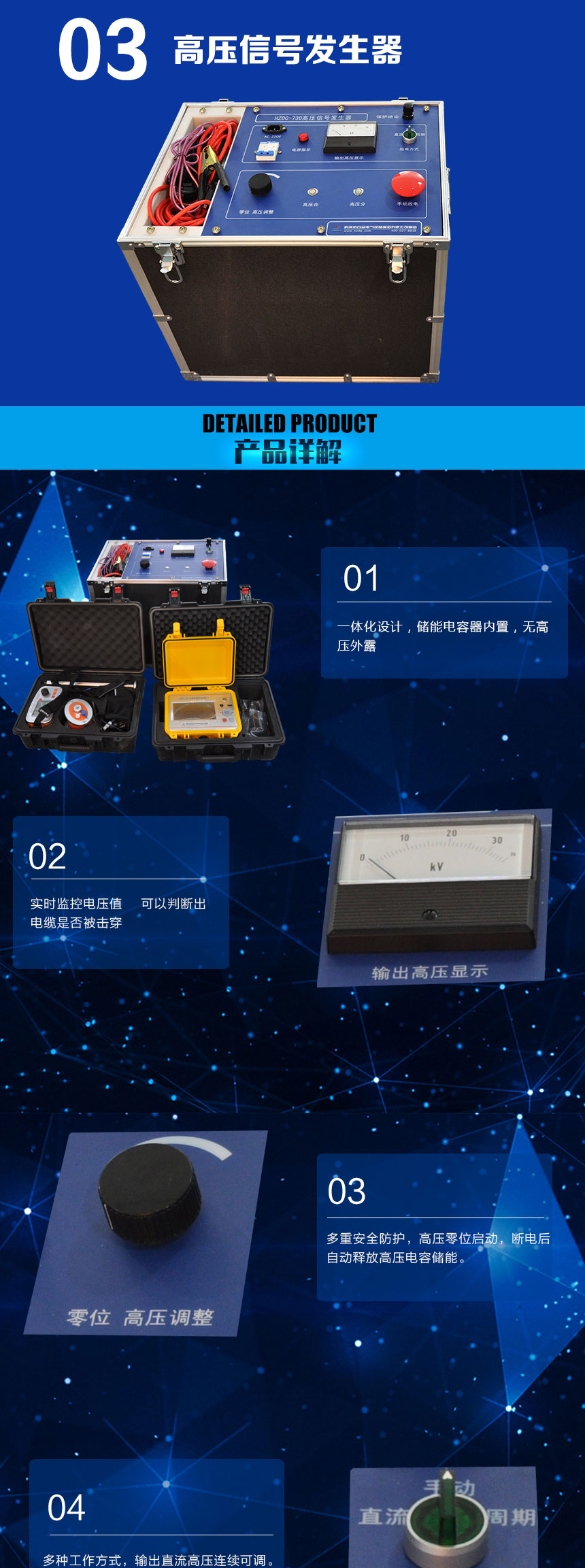

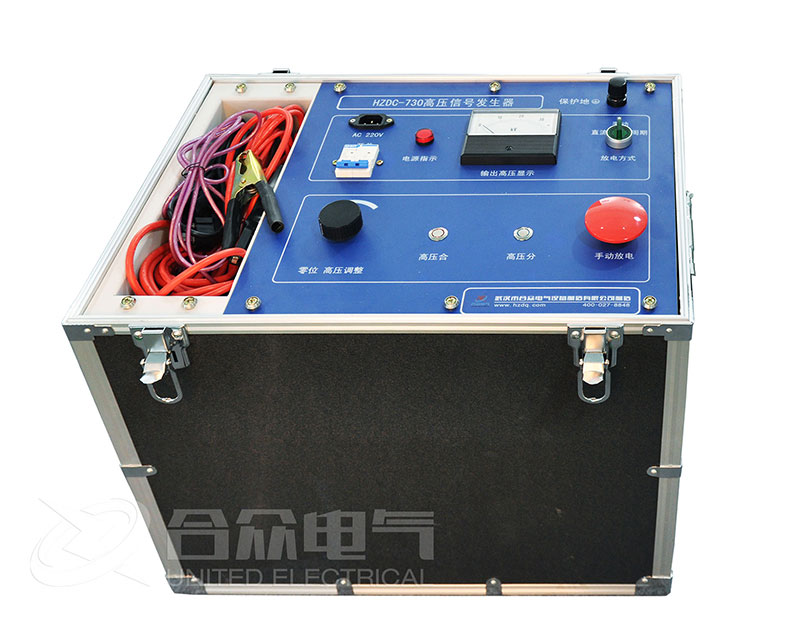

HZCD-730电缆测试高压信号发生器参数：
1、 输出冲击电压：0～30KV可调
2、 最大储能：900J
3、 电源：交流220V，50Hz
4、 体积：560mm×520mm×380mm
5、 质量：40kg
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
HZTX-718电力电缆故障测距仪参数：
1. 工作模式：低压脉冲、脉冲电流、多次脉冲。
2. 信号增益调节范围：70dB。
3. 低压脉冲发射电压：32V。
4. 最高分辨率：0.4m。
5. 最大采样频率：200MHz实时采样。
6. 最大测距范围：100km。
7. 测距盲区：2m。
8. 通讯接口：USB,蓝牙(选配)。
9. 电源：锂离子电池组，标称电压7.4V。
10. 按键：采用丹麦进口按键，可靠性不小于1千万次。
11. 电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用7小时以上(随着电池的老化，连续使用时间会相应缩短)。
12. 充电器：输入AC220V，50Hz，充电电流1A，充电时间6小时。
13. 体积：274×218×81mm
14. 质量：3.5kg
15. 使用条件：
1) 温度：-10℃～+40℃;
2) 湿度：5%～90%RH(25℃);
3) 海拔：h<4500m。
电缆故障定点仪参数：
1. 声磁同步定点功能：
(1)声音通道
a) 带宽
全通：80Hz~1500Hz。
低通：80Hz~400Hz。
高通：200Hz~1500Hz。
带通：150Hz~600Hz。
b) 信号最大增益：>=80dB。
c) 定点精度：0.1m。
(2)磁场通道
a) 信号最大增益：>80db
2. 声磁同步背景降噪模式：支持强降噪，自适应降噪，无降噪三种模式。
3. 跨步电压定点功能(选配功能)
a)最大放大倍数： >80db
4. 电源：
b)电池：内置锂离子电池组，标称电压7.4V，容量3400mAH。
c)使用时间，可连续使用时间>9小时;
d)充电器：输入AC220V±10%，50Hz;标称输出8.4V， 1A
e)充电时间：<6小时。
5. 显示方式：半透半反320×240彩色液晶。
6. 防水等级：IP65
7. 体积：主机210mm×95mm×115mm。
8. 质量：主机0.6kg;传感器1.4kg
9. 使用条件：温度:-10℃-40℃，湿度5-90%RH，海拔<4500m。
HZCD-730电缆测试高压信号发生器参数：
1、 输出冲击电压：0～30KV可调
2、 最大储能：900J
3、 电源：交流220V，50Hz
4、 体积：560mm×520mm×380mm
5、 质量：40kg
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
