一、产品概述：

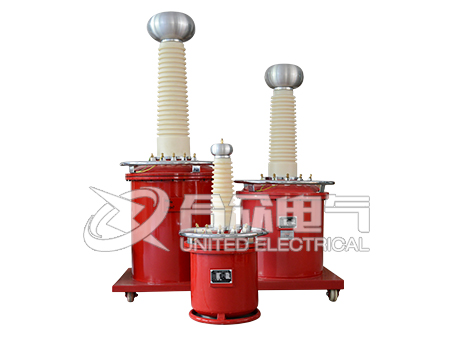

YDQW无局放试验变压器（充气式），我公司经过多年的努力，研究成功的充气式无局放轻型试验变压器，本系列无局放试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了20%-60%(视电压及容量等级而定)，而且无油污染，单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。执行标准：DL/T474.4-2006,DL/T848.2-2002
产品别名： 局放试验变压器、无局放试验变压器（充气式）、局部放电工频试验变压器、局放高压试验变压器、局放高压试验装置、高压试验变压器、轻型试验变压器、五局放试验变压器，充气试验变压器、干式试验变压器。

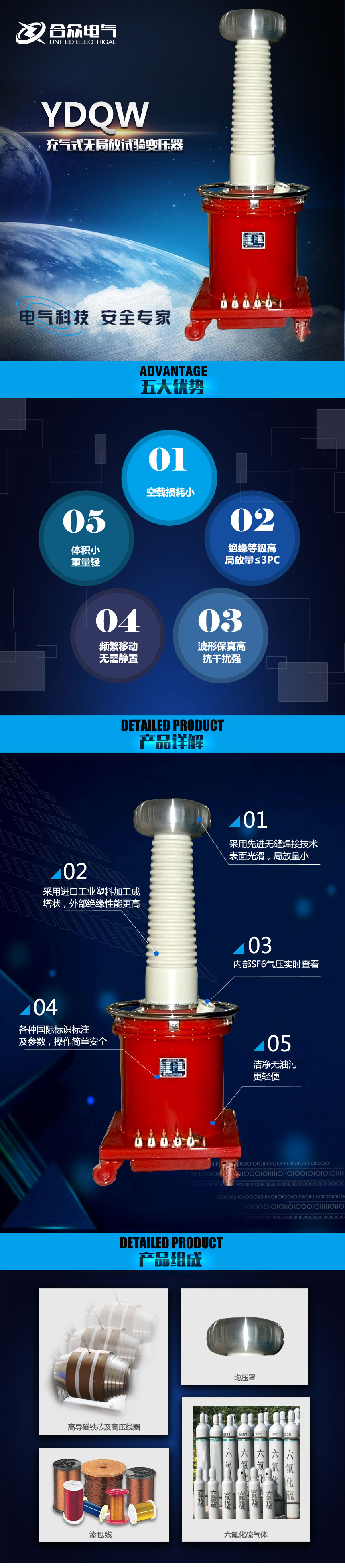

二、产品特点：
1、无局放试验变压器（充气式）体积小，重量轻(比同等级油浸试验变压器轻40%-65%)
2、洁净，无油污，勿需维护
3、不受恶劣气候环境影响，现场搬运勿须静止即可做试验
4、额定电压下局放量小于3pc。
|
规格YDQ |
容量 KVA |
低压侧 |
高压侧 |
测量 变比 |
温升℃ |
阻抗 电压 ％ |
空载电流 ％ |
重量 kg |
外形尺寸 长Х宽Х高 mmХmmХmm |
|
||
|
电压 V |
电流 A |
电压KV |
电流 mA |
|||||||||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
500:1 |
50 |
10 |
<4 |
30 |
200Х275Х640 |
|
|
3/50 |
3 |
200 |
15 |
50 |
60 |
500:1 |
50 |
10 |
<4 |
35 |
240Х300Х690 |
|
|
6/50 |
6 |
200 |
30 |
50 |
120 |
500:1 |
50 |
10 |
<4 |
40 |
250Х355Х710 |
|
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500:1 |
50 |
10 |
<4 |
60 |
260Х375Х750 |
|
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500:1 |
50 |
8 |
<4 |
70 |
270Х420Х800 |
|
|
20/50 |
20 |
400 |
50 |
50 |
400 |
500:1 |
50 |
8 |
<4 |
85 |
285Х440Х820 |
|
|
30/50 |
30 |
400 |
75 |
50 |
600 |
500:1 |
50 |
8 |
<4 |
100 |
295Х386Х840 |
|
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
500:1 |
50 |
8 |
<4 |
120 |
320Х416Х910 |
|
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000:1 |
50 |
10 |
<4 |
65 |
350Х475Х1300 |
|
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000:1 |
50 |
8 |
<4 |
85 |
510Х390Х1320 |
|
|
20/100 |
20 |
400 |
50 |
100 |
200 |
1000:1 |
50 |
8 |
<4 |
100 |
540Х400Х1340 |
|
|
30/100 |
30 |
400 |
75 |
100 |
300 |
1000:1 |
50 |
8 |
<4 |
110 |
560Х410Х1360 |
|
|
50/100 |
50 |
400 |
125 |
100 |
500 |
1000:1 |
50 |
8 |
<4 |
125 |
600Х460Х1410 |
|
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500:1 |
50 |
10 |
<4 |
90 |
265Х380Х1750 |
|
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500:1 |
50 |
8 |
<4 |
100 |
510Х390Х1800 |
|
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500:1 |
50 |
8 |
<4 |
110 |
540Х415Х1800 |
|
|
30/150 |
30 |
400 |
75 |
150 |
200 |
1500:1 |
50 |
8 |
<4 |
125 |
560Х430Х1800 |
|
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
1500:1 |
50 |
8 |
<4 |
140 |
600Х450Х1800 |
|
|
20/200 |
20 |
400 |
50 |
200 |
100 |
2000:1 |
50 |
8 |
<4 |
140 |
600Х600Х1900 |
|
|
30/200 |
30 |
400 |
75 |
200 |
150 |
2000:1 |
50 |
8 |
<4 |
160 |
700Х700Х1900 |
|
|
50/200 |
50 |
400 |
125 |
200 |
250 |
2000:1 |
50 |
8 |
<4 |
200 |
750Х750Х2000 |
|
|
50/300 |
50 |
400 |
125 |
300 |
166 |
3000:1 |
50 |
8 |
<4 |
230 |
750Х750Х2300 |
|
|
100/300 |
100 |
400 |
250 |
300 |
333 |
3000:1 |
55 |
8 |
<4 |
300 |
850Х850Х2500 |
|
|
200/300 |
200 |
400 |
500 |
300 |
666 |
3000:1 |
55 |
8 |
<4 |
350 |
900Х900Х2600 |
|
|
300/300 |
300 |
400 |
750 |
300 |
1000 |
3000:1 |
55 |
8 |
<4 |
420 |
950Х950Х2700 |
|
|
名称 |
数量 |
单位 |
|
局放变压器 |
1 |
台 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
