当前位置：首页 > 产品中心 > 产品目录 > 变频串联谐振耐压试验装置

搜索产品：

变频串联谐振耐压装置 HZBP-BD 串联谐振

变频串联谐振耐压装置 HZBP-BD 串联谐振，主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

注：: 拨打免费服务热线400-027-8848，获取更多详情价格、技术支持服务！

简介
参数
附件
证书
资料下载
售后保障
产品彩页
方案
操作视频

一、产品概述：

HZBP-BD变频串联谐振耐压装置，主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。HZBP-BD变频串联谐振耐压装置配备：变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中常见的一次电气设备。根据220KV及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐压试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱、激励变压器、电抗器、电容分压器组成。

产品别名：串联谐振，变频谐振，变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置。

二、产品特点：

变频电源功能特点及参数：

1、220V或380V单相市电，更方便现场取电。

2、触摸屏人机对话，设置方便、操作简单。

3、频率调节细度0.1Hz，不稳定度≤0.01%

4、快速自动扫描谐振频率，并自动按设置阶段升压。

5、具有负载放点快速闪络?；?。

6、具有电容、电感、频率计算功能，更方便用户操作设置。

高压电抗器功能特点及参数：

1、重量轻，现场搬动的重量不超过30kg，适合现场搬运

2、干式结构，采用恒温真空环氧浇注，绝缘效果更优。

3、标准串并联接口及连接标识，避免接线错误。

4、满载可连续工作运行。

5、有温升出气孔，防止长期工作下自然温升的膨胀调节

激励变压器功能特点及参数：

1、可移动式方便现场使用

2、线圈采用真空浸漆工艺，绝缘性能高，可防潮防污。

3、多抽头可灵活应用不同负载

补偿电容器功能特点及参数：

1、体积小，重量轻

2、电性能优异，可靠性高

3、执行标准：GB/T2900.16-1996

4、损耗角正切：≤0.0010(1000Hz)

产品参数

技术指标：

额定输出电压	0～1000kV及以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作时间	满功率连续工作时间60min
品质因素	30～90
频率调节灵敏度	0.1Hz
不稳定度	＜0.05%
工作电源	AC单相220V或两相380V±10%
工作电源	工频50Hz±5%

系列产品配置及适用范围：

产品型号名称	适用范围(10kV～500kV电压等级变电站电气设备交流耐压试验，频率30～300Hz)
产品型号名称	变频源	谐振电抗器	激励变压器	分压器	适用范围
HZBP-BD-50/50/25	3kW	25kV/1A二台 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV电力变 10kV开关、母线、PT、CT等 10kV(300mm2)电缆≤1.0km
HZBP-BD-108/108/27	5kW	27kV/1A四台 (干式)	5kVA (干式)	100kV	31500kVA及以下35kV电力变 35kV开关、母线、PT、CT等 10kV(300mm2)电缆2km 35kV (300mm2)电缆0.5km
HZBP-BD-200/200/50	10kW	50kV/1A四台 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等(预防性试验) 35kV(300mm2)电缆≤1.0km 10kV (300mm2)电缆≤2.0km
HZBP-BD-270/270/45	15kW	45kV/1A六台 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等 35kV(300mm2)电缆≤1.2km 10kV (300mm2)电缆≤3.0km
HZBP-BD-800/400/50	30kW	50kV/2A八台 (干式) 100kV/2A四台 (油浸式)	30kVA (干式) 30kVA (油浸式)	400kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 110kV/220kVGIS、PT、CT等 35kV(300mm2)电缆≤2.0km 110kV (300mm2)电缆≤0.7km
HZBP-BD-1600/800/200	60kW	200kV/2A四台 (油浸式)	60kVA (干式)	800kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 500kVGIS、PT、CT等 220kV开关、GIS、PT、CT等 110kV(400mm2)电缆≤1.5km 220kV (400mm2)电缆≤1.0km

注：可根据试品对象参数定制解决方案

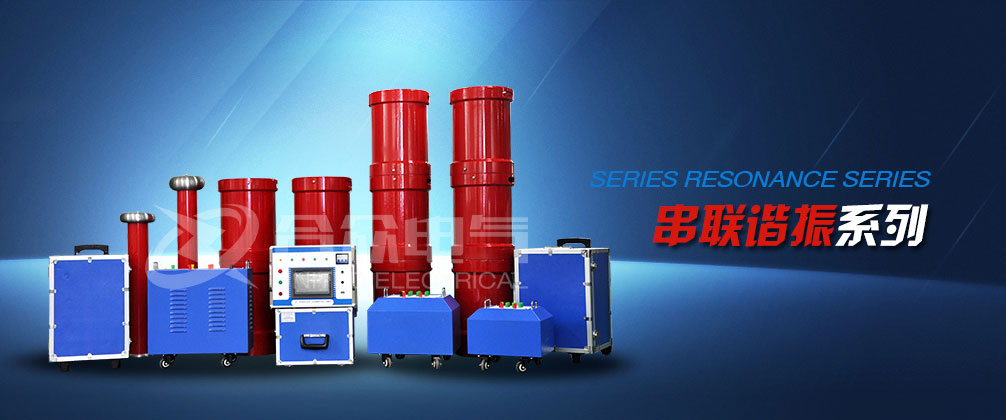

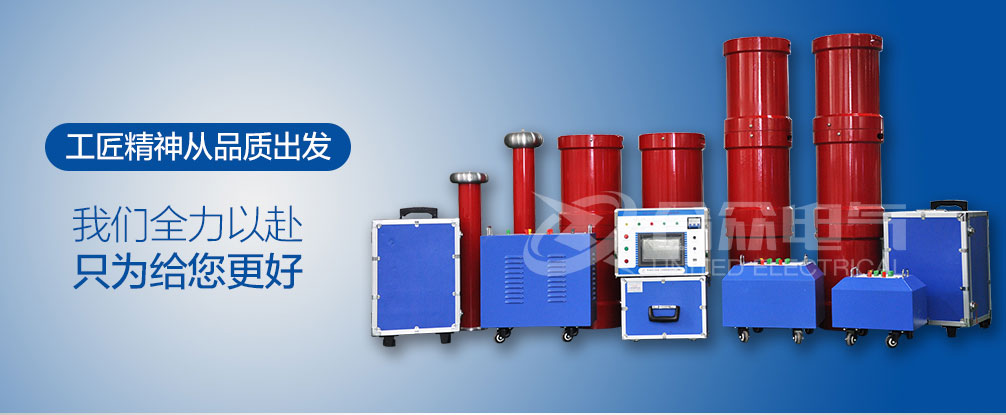

产品彩页

串联谐振

产品附件

变频电源，1，台

激励变压器，1，台

电抗器，2～8，台

分压器，1，台

负载电容，1，台

分压器信号线，1，根

专用连接线，若干，根

说明书，1，本

检验报告，1，份

合格证，1，张

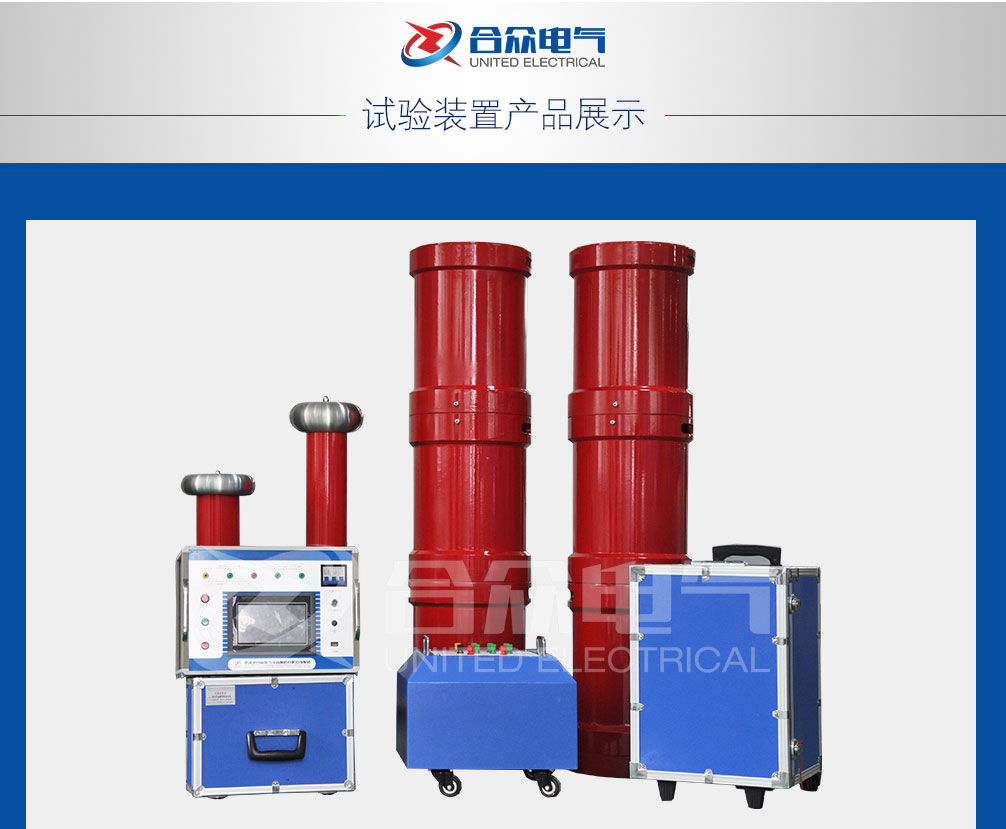

产品图集

变频串联谐振耐压试验装置发货现场
变频串联谐振耐压装置 12.02发货

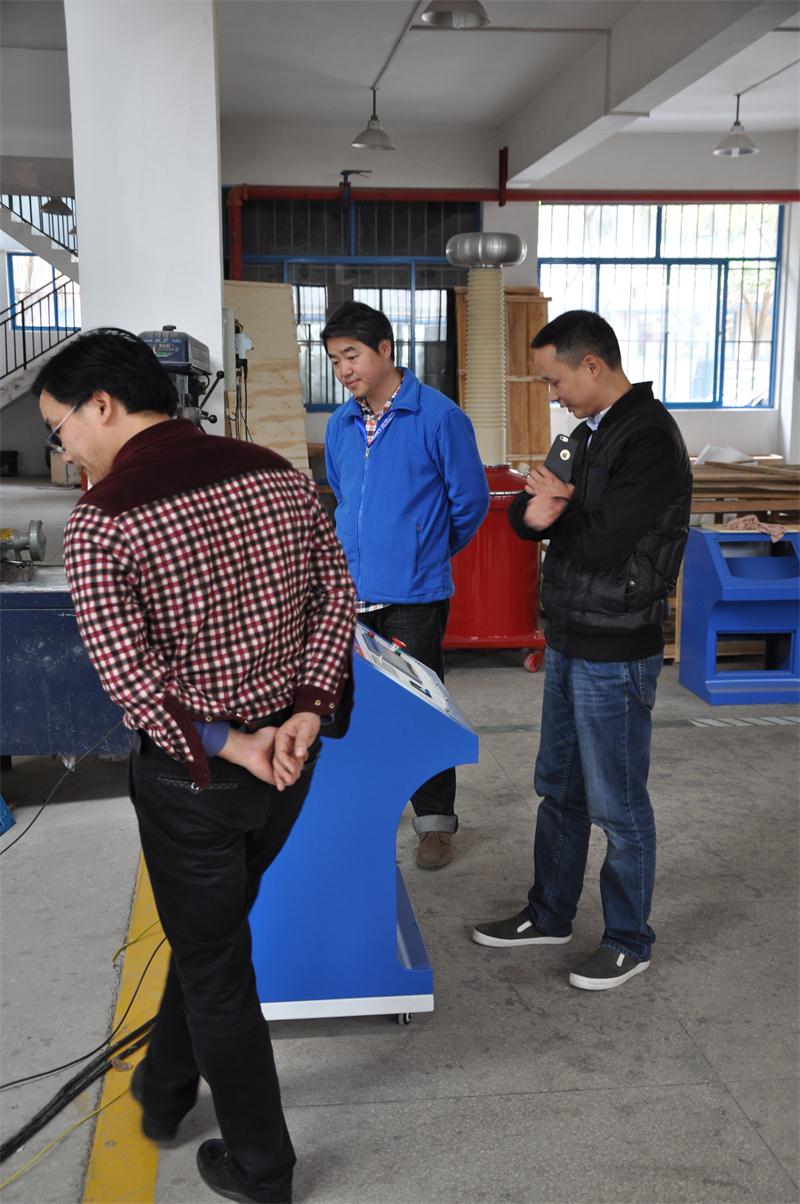

变频谐振装置客户验收
变频串联谐振发货现场

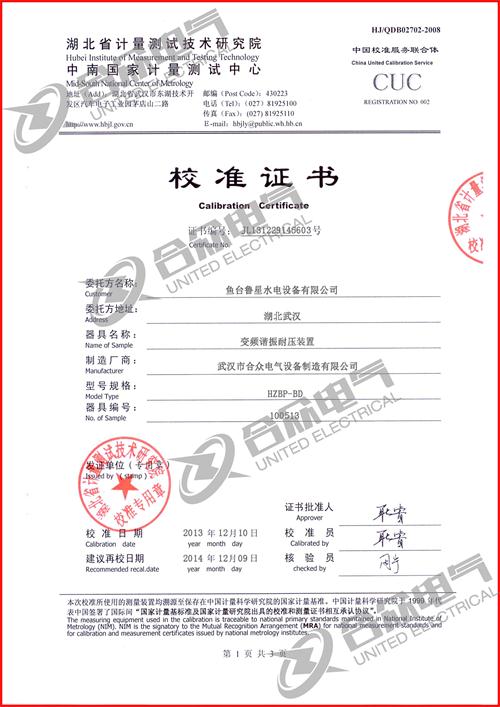

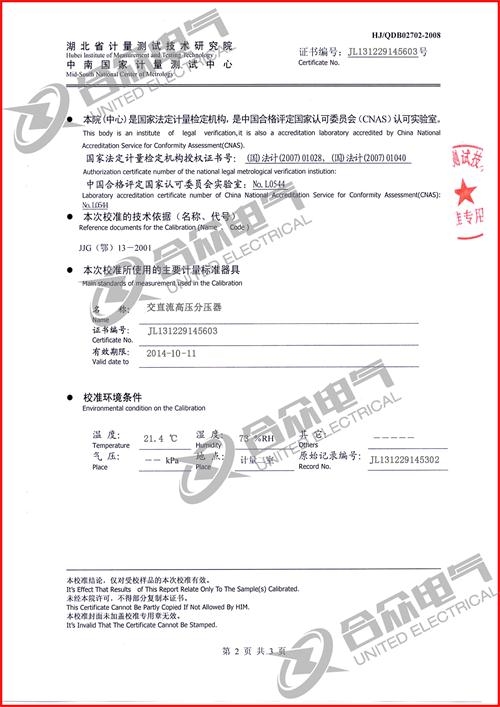

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。

售后保障

服务与支持

有关产品的任何问题，我们将尽快安排工程师为您处理，售后服务中心：027-61895080 (24小时售后服务)。

服务承诺

武汉合众电气设备制造有限公司始终坚持"品质为尊、服务至上"的宗旨，并严格执行《售后服务承诺》，我们深信优质、系统、全面、快捷的服务是事业发展的基础。建立完善的销售服务机制，将销售服务工作纳入企业管理范畴，坚持常抓不懈。
经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念，制定了"规范管理制度、严格过程控制、保证产品质量、达到顾客满意"的质量方针，坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售中及售后服务!
因厂家会在没有任何提前通知的情况下更改产品包装或者一些附件，本司不能确?？突盏降幕跷镉胪就计?、附件说明完全一致。产品详细信息均以实物为准，请购买前与销售人员进行确认。具体型号参数请参考说明书。本服务承诺最终解释权归武汉合众电气设备制造有限公司所有。

权利声明

本公司网站上的所有产品图片、产品说明书、产品视频资料、客户留言等内容，是武汉合众电气设备制造有限公司重要的经营资源，未经许可，禁止非法转载使用。

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。

产品视频

技术指标：

额定输出电压	0～1000kV及以下
输出频率	30～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作时间	满功率连续工作时间60min
品质因素	30～90
频率调节灵敏度	0.1Hz
不稳定度	＜0.05%
工作电源	AC单相220V或两相380V±10%
工作电源	工频50Hz±5%

系列产品配置及适用范围：

产品型号名称	适用范围(10kV～500kV电压等级变电站电气设备交流耐压试验，频率30～300Hz)
产品型号名称	变频源	谐振电抗器	激励变压器	分压器	适用范围
HZBP-BD-50/50/25	3kW	25kV/1A二台 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV电力变 10kV开关、母线、PT、CT等 10kV(300mm2)电缆≤1.0km
HZBP-BD-108/108/27	5kW	27kV/1A四台 (干式)	5kVA (干式)	100kV	31500kVA及以下35kV电力变 35kV开关、母线、PT、CT等 10kV(300mm2)电缆2km 35kV (300mm2)电缆0.5km
HZBP-BD-200/200/50	10kW	50kV/1A四台 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等(预防性试验) 35kV(300mm2)电缆≤1.0km 10kV (300mm2)电缆≤2.0km
HZBP-BD-270/270/45	15kW	45kV/1A六台 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等 35kV(300mm2)电缆≤1.2km 10kV (300mm2)电缆≤3.0km
HZBP-BD-800/400/50	30kW	50kV/2A八台 (干式) 100kV/2A四台 (油浸式)	30kVA (干式) 30kVA (油浸式)	400kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 110kV/220kVGIS、PT、CT等 35kV(300mm2)电缆≤2.0km 110kV (300mm2)电缆≤0.7km
HZBP-BD-1600/800/200	60kW	200kV/2A四台 (油浸式)	60kVA (干式)	800kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 500kVGIS、PT、CT等 220kV开关、GIS、PT、CT等 110kV(400mm2)电缆≤1.5km 220kV (400mm2)电缆≤1.0km

注：可根据试品对象参数定制解决方案

变频电源，1，台

激励变压器，1，台

电抗器，2～8，台

分压器，1，台

负载电容，1，台

分压器信号线，1，根

专用连接线，若干，根

说明书，1，本

检验报告，1，份

合格证，1，张

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
