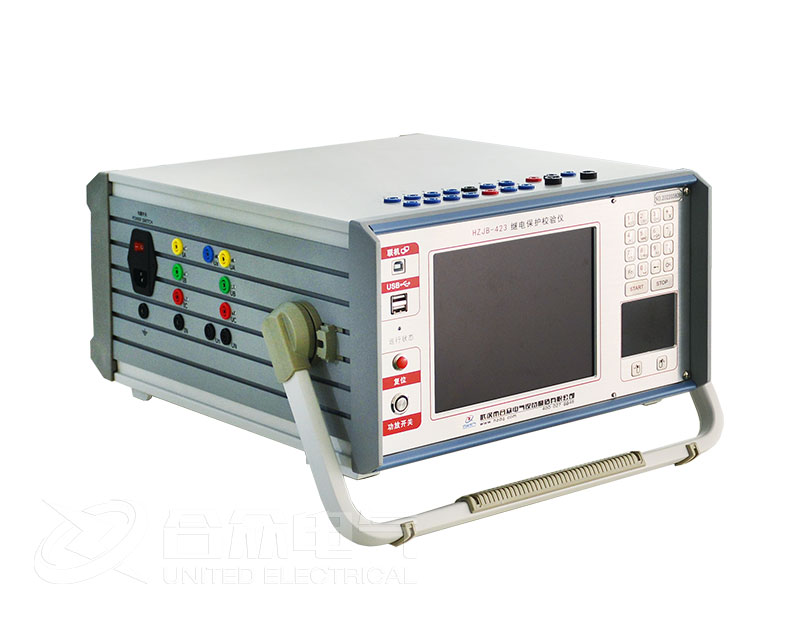

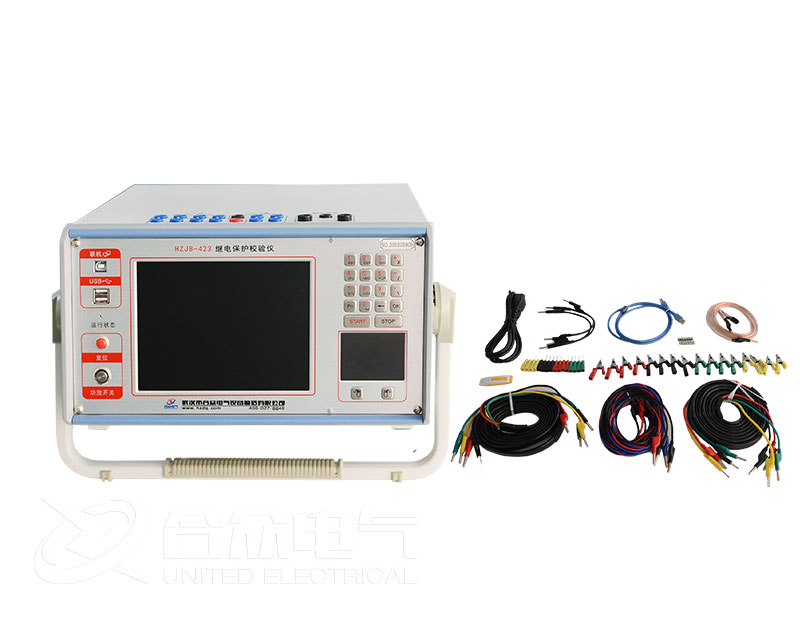

一、产品概述：

继电?；ぷ爸檬匝橐鞘窃诓握盏缌Σ堪浞⒌腄L/T624-1997《微机型继电?；な匝樽爸眉际跆跫返幕∩?，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电?；げ馐砸?。本微机继电?；げ馐砸遣捎玫セ懒⒃诵?，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型?？槭礁弑Ｕ嫦咝源蠊β使Ψ?，自带8.4寸分辨率为800×600的TFT真彩显示屏以及工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品别称：继电?；げ馐砸?、微机继保仪、微机继电?；げ馐砸?、三相继电?；げ馐砸?、继保测试仪、三相继保测试仪、三相继电?；ばＱ橐?、继保校验仪、三相继保校验仪、继保仪。

二、产品特点：

1、满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及?；ぷ爸媒惺匝?，也可对现代各种微机?；そ懈髦质匝?，特别是对变压器差功?；ず捅缸酝蹲爸?，试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-2010《继电?；の⒒褪匝樽爸眉际跆跫返谋曜?。

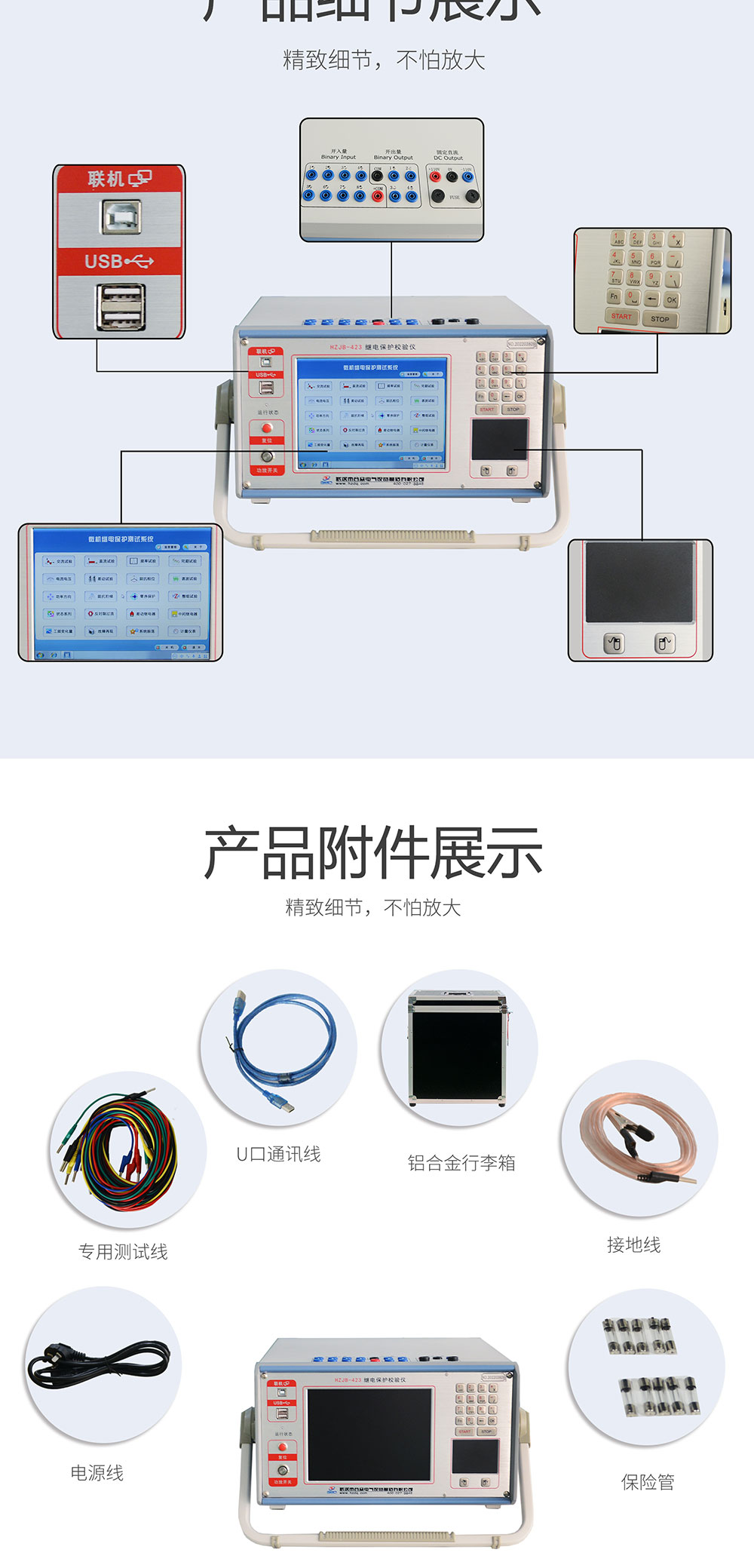

3、经典的Windows7操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4、一体化金属工业键盘和触摸板，可以通过多功能金属按键和触摸板来完成各种操作。

5、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

6、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

7、完善的自我?；すδ?，采用合理设计的散热结构，并具有可靠完善的多种?；ご胧┮约暗缭慈砥舳?，具有一定程度的故障自诊断和闭锁功能；

8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或?；ぷ爸檬褂?。

11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

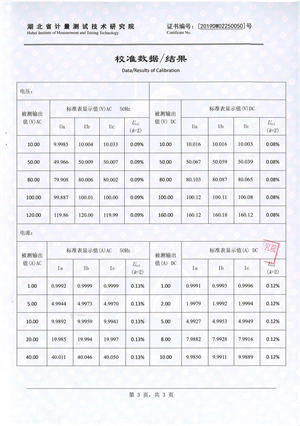

1、交流电流源：

相电流输出（有效值）：0--40A/相，精度0.2%

三相并联输出(有效值)： 0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值)： 10A

每相最大输出功率：420VA

三相并联电流最大输出功率：900VA

三并电流最大输出允许工作时间：10s

频率范围：0--1000Hz 精度：0.001Hz

谐波次数：2--20次 相位：0--360° 精度：0.1°

2、直流电流源：

电流输出：0--±30A/相；精度 0.2%

3、交流电压源：

相电压输出（有效值）：0--125V/相  精度：0.2%

线电压输出（有效值）：0--250V

相电压/线电压输出功率：75VA/100VA

频率范围：0--1000H 精度：0.001Hz

谐波次数：2--20次  相位：0--360° 精度：0.1°

4、直流电压源：

相电压输出幅值：0--±150V   精度：0.2%

线电压输出幅值：0--±300V

相电压/线电压输出功率： 90VA/180VA

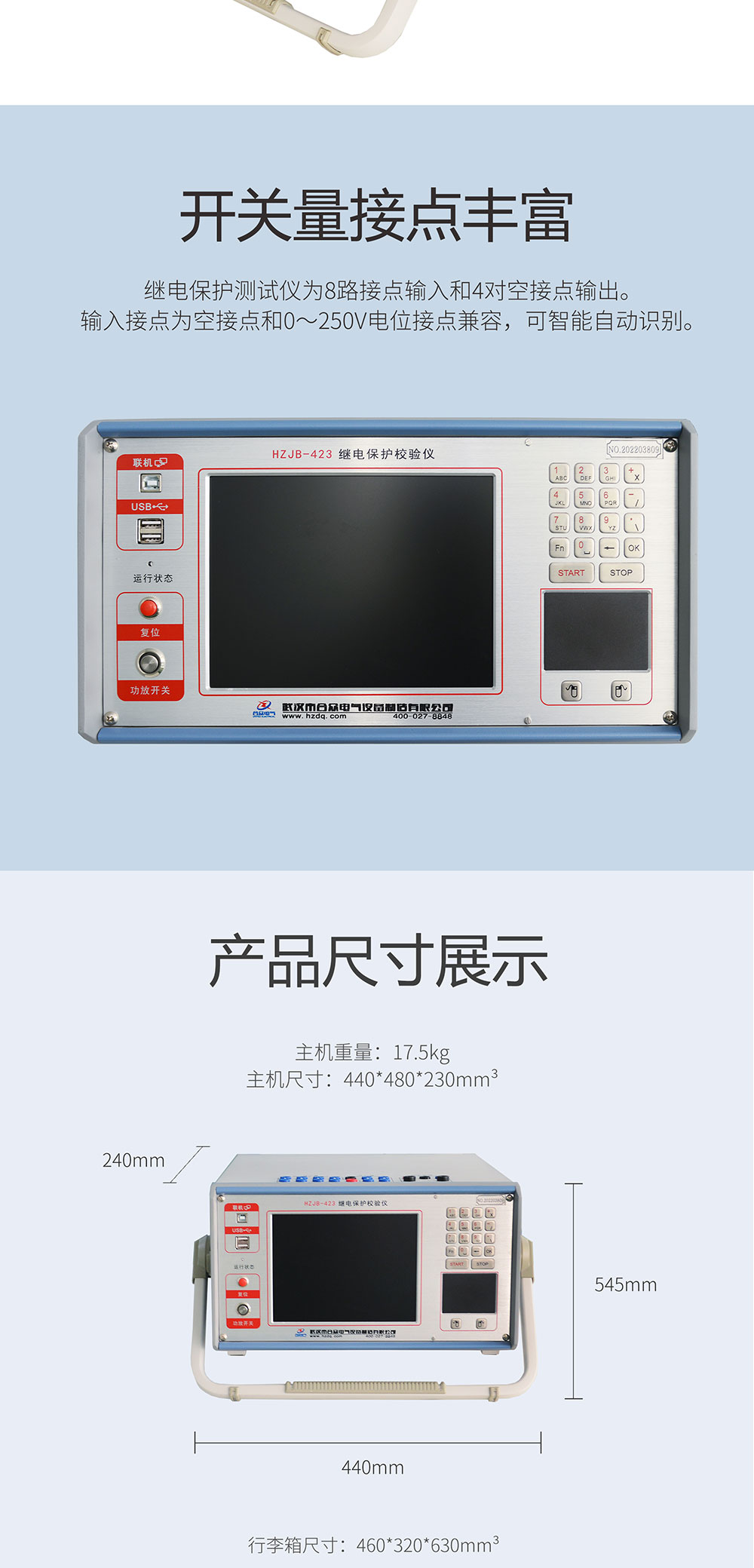

5、开关量端子：

开关量输入端子：8对

空接点：1--20mA，24V装置内部有源输出

电位翻转：0--6VDC为低电平，15--250VDC为高电平

开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。

6、时间测量范围：

范围1ms--9999s ，测量精度1ms

7、体积重量：

体积44 (cm)×23 (cm)×48 (cm)；约17.5Kg

8、电源：

AC220V±10% 50Hz 10A
