氧化锌避雷器特性测试仪试验接线方法

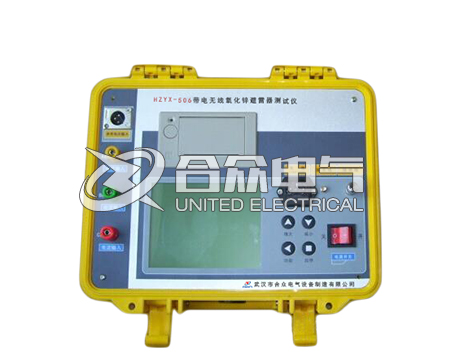

DHYB-H氧化锌避雷器特性测试仪测试功能和条件适用于氧化锌[MOA] 泄漏电流的测量分析，符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术，氧化锌避雷器特性测试仪主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度，既可以现场带电测试也可用于实验室做出厂和验收试验。

氧化锌避雷器特性测试仪测试内部采用双重?；じ衾爰际?，即:互感器将仪器与现场PT彻底隔离，防止因错误操作，导致PT损坏，带有RS-232通信接口，可将数据上传至计算机处理，是检验氧化锌受潮的必备工具。

氧化锌避雷器特性测试仪试验接线方法：

1. 实验室接线图

图2

本方法需配可调交流高压电源，电压信号输入接到试验变压器的测量仪表端，氧化锌避雷器一端接高压，另一端经一?；て鹘拥?，与DHYB-H氧化锌避雷器特性测试仪的地和高压电源地在联接在一起。交流电流信号输入端接到避雷器的下端和地。

升压值 ≤ 10KV/1.5 ≥ 35KV/

2．在线接线图（带电测试）

在线测量时电压信号输入端接到与被测避雷器位于同相PT的二次测，电流信号输入端接到避雷器的计数器两端，DHYB-H氧化锌避雷器特性测试仪的接地端接至计数器的下端并与地相联。

根据现场的要求，参照上述接线方式正确连线
