直流电阻测试试验现场数据处理和分析

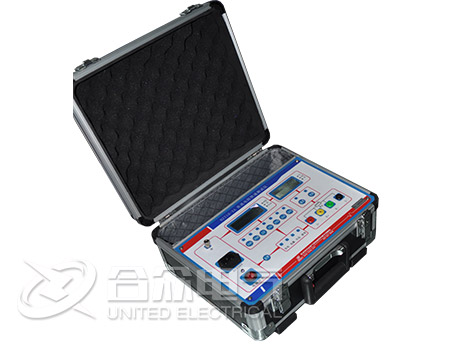

  直流电阻测试试验是变压器、电抗器等线圈类设备既简便又重要的一个试验项目。在直流电阻测试仪现场进行直流电阻测试时，影响测试结果的因素很多，如分接开关接触不良，测试时的温度，充电时间，测量接线，感应电压，套管中引线和导电杆接触不良等，都会造成三相电流不平衡。武汉市合众电气技术工程师为你介绍，HZ210直流电阻测试仪测试结果相关数据处理和分析方法。

  1、相间差

  直流电阻线间差或相间差百分数的计算，可按下式进行：

  其中△Rx为直流电阻线间差或相间差的百分数，Rmax为三线或三相直流电阻实测值的最大值，Rmin为三线或三相直流电阻实测值的最小值，Rp为三线或三相直流电阻实测值的平均值。

  2、温度影响

  直流电阻与温度成正相关关系，不同油温下的直流电阻不同。为了与出厂及历次测量的数据比较，应将不同温度下测量的直流电阻换算到同一温度，以便比较。绕组直流电阻温度换算公式为：

  式中R1，R2分别为在温度t1、t2下的电阻值，T为电阻温度常数，铜导线取235。

  3、接线方式影响

  对于变压器三相绕组Y连接无中性点引出线或变压器三相绕组?连接，当三相线电阻不平衡值超过标准时，则需将线电阻换算成相电阻，以便找出缺陷相。

  4、分接开关影响

  在对有载调压变压器进行测量时，若遇测量结果不正确，根据1→n所有分接位置的直流电阻，找出规律，判断是否由有载开关内部的切换开关，选择开关，极性开关接触不良引起的，或是某一档的引线松动造成的。

  5、接触不良影响

  变压器套管中导电杆和内部引线如果接触不良，造成接头发热现象，可以结合红外成像来分析其发热的部位。

  6、断线影响

  三角形连接的变压器绕组，若其中一相断线，没有断线的两相线端电阻值为正常的1.5倍，而断线相端电阻值为正常值的3倍。

  7、变压器经受近区出口短路后测试结果应与历史数据进行比对

  对直流电阻进行判断分析时，有标准值的按标准值进行判断，若比较结果虽未超标，但每次测量数值都有所增加，这种情况也须引起注意;此外还需进行“纵横”比较，在设备未明确规定最低值的情况下，将结果与有关数据比较，包括同一设备的各相的数据，同类设备间的数据，同容量变压器的相同测量部位数据，出厂试验数据，经受不良工况前后，与历次同温度下的数据比较等，并结合油色谱分析等来进行分析比较，找出故障原因。
