冲击电压发生器本体结构说明

  冲击电压发生器是冲击电压试验中重要的组成部分，我们不仅要使用更要对其中原理有一定的了解。下面和武汉合众电气一起来看看，冲击电压发生器本体结构说明，冲击电压发生器本体及直流充电电源原理电路图。

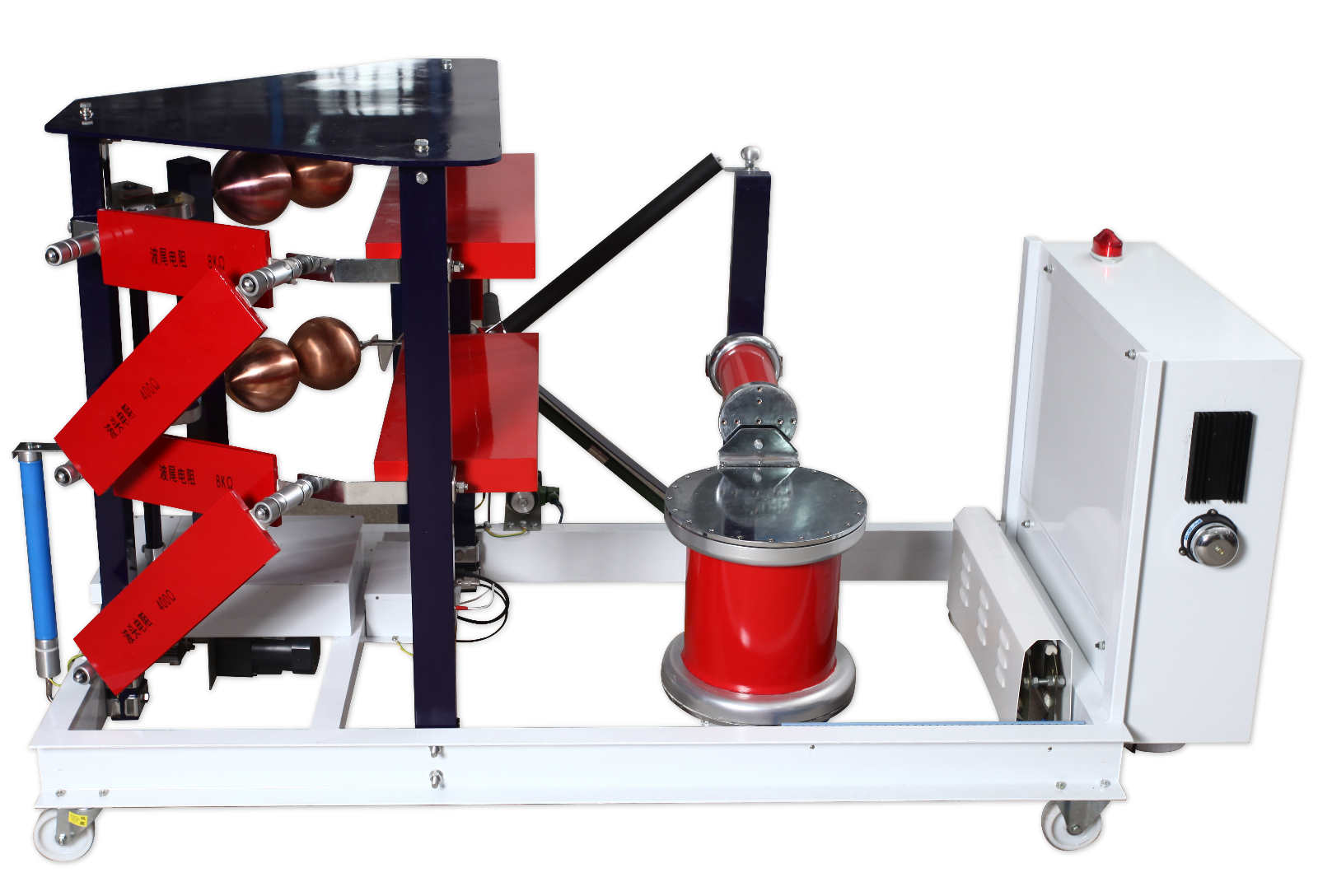

  HZCJ系列冲击电压发生器本体设计为户内使用，采用三根绝缘立柱支撑结构。在发生器的每级将3根立柱联结可靠，并互相间组成稳定的结构。
  发生器的每级都有一台低电感，大容量的冲击电容，它们被放置在冲击电压发生器结构中央。该电容采用高密度固体电容器，具有重量轻、体积小的特点，即使在额定工况下连续操作，它们也有足够的使用寿命。

  发生器上使用的所有的电阻都是拔插式的线绕电阻。雷电波的调波电阻采用无感绕制，具有很小的电感。波头电阻和波尾电阻安装在发生器的两柱之间。充电电阻则安装在点火球隙的一侧。

  直流充电电源（由高压变压器、倍压电容、高压硅堆构成）采用倍压整流方式。高压硅堆安装在一个绝缘支撑板上，通过一个简单的弹簧压接机构可手动变换其方向。通过一只?；さ缱杞绷鞲叩缪故涑龅匠寤鞯缪狗⑸鞯牡谝患兜缛?。用于测量充电电压的高压高阻也安装在这个绝缘支撑板上。

  发生器的点火触发是通过触发最下一级的球隙使之放电而完成的。因此最下一级的球隙被设计成三间隙结构。触发脉冲是由一个高电平，快速变化的脉冲电压。它是由点火脉冲放大器产生的。一个用于检测发生器点火的脉冲的耦合电容安装在发生器的底座上。

  为了确保发生器的安全操作，系统提供了一个接地机构。一旦发生器发生异常，接地放电开关会在第一个充电电阻后自动接地，结果所有的冲击电容都将通过最下一级的电阻放电。

  以上是冲击电压发生器本体结构说明，如果需要的可以找我们。
