    抗干扰异频介损仪界面上五个按钮解释

      抗干扰异频介损仪是用来测量介质损耗比较准确的仪器,下面和武汉合众电气来了解抗干扰异频介损仪界面上五个按钮解释。

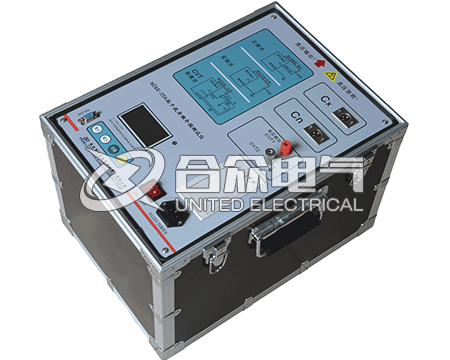

    抗干扰异频介损仪
      1、紧急?;磁ゼ案哐怪甘镜?br />
      安装位置:如图4-1-①。

      功    能:在仪器测试过程中有高压输出时,遇紧急情况需要断开高压输出,即可按下紧急?;磁チ⒓创幽诓壳卸细哐故涑?;按钮内置指示灯作为高压输出指示灯。

      2、复位按钮

      安装位置:如图4-1-○2。

      功    能:提供仪器复位功能。

      3、U盘接口

      安装位置:如图4-1-③。

      功    能:可把仪器内部保存的测试数据导入并保存到U盘中。

      注    意:数据传输过程当中严禁拔出U盘,只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后,方可拔出U盘,否则有可能烧毁U盘。

      4、总电源开关

      安装位置:如图4-1-④。

      功    能:打开此关,仪器上电进入工作状态。关闭此开关,也同时关闭仪器内部所有电源系统,紧急情况应立即关闭此开关并拔掉输入电源线。

      5、电源输入插座

      安装位置:如图4-1-⑤。

      功    能:提供仪器工作电源。(AC 220V±10%)

      接线方法:使用标准插座与市电或发电机相连接。

      注    意:电源插座内部带有保险管?;ぷ爸?,不正常情况下可烧毁保险管保使仪器断电,?;ひ瞧髂诓?。

      外标准测试时不管是正接法还是反接法测量,标准电容器接线方法不变。此方式用于外接高电压等级标准电容器,实现高电压介质损耗测量。

      抗干扰异频介损仪界面上五个按钮解释。如果有意愿,在线咨询我们客服。
