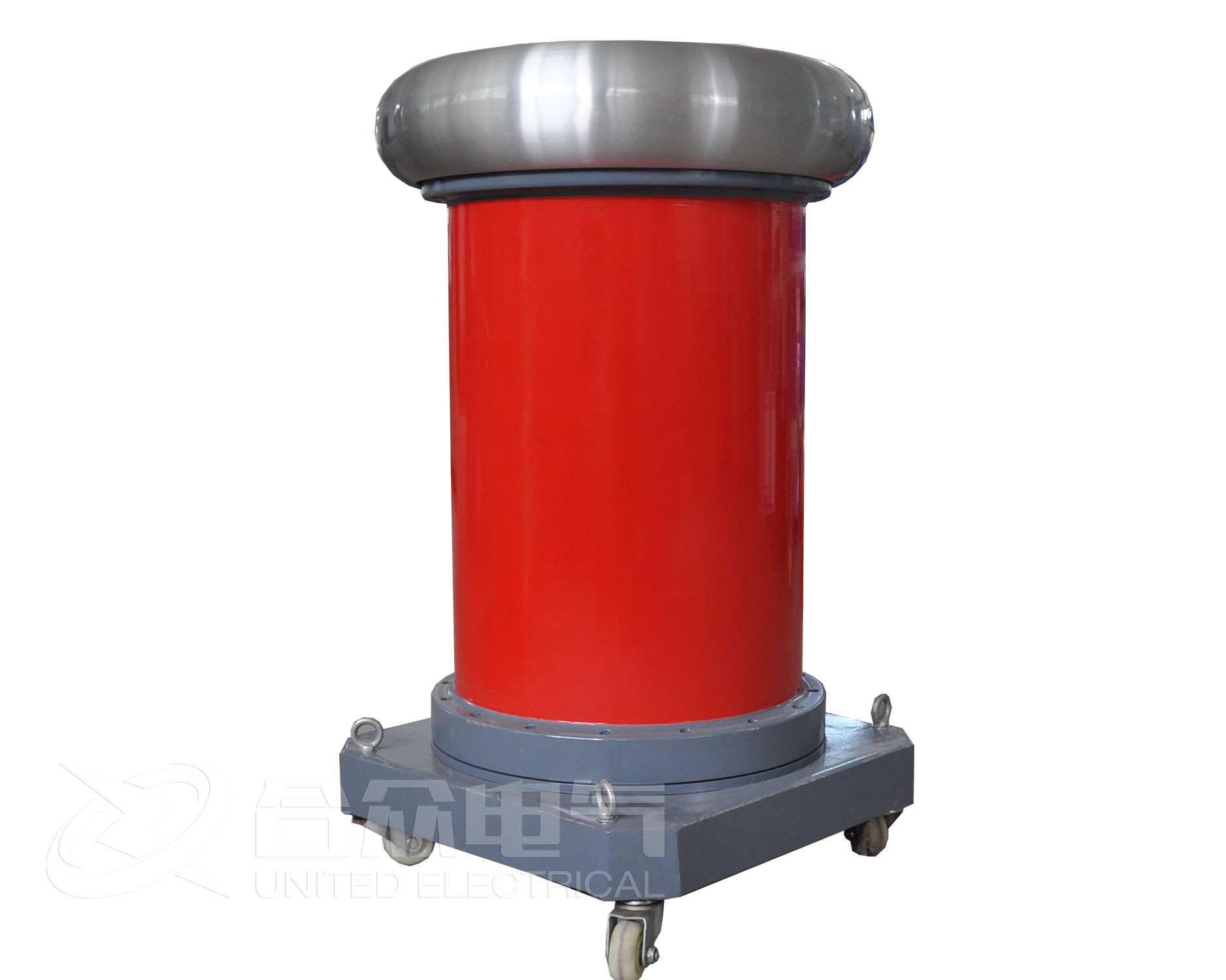

无局放试验变压器通用技术条件要求

  高电压测试仪器通用技术条件第3部分：无局放试验变压器，DL/T848适用于对电工产品和绝缘材料等进行局部放电试验的交流油浸式、干式、六氟化硫气体式无局放试验变压器的生产、检验、验收和使用。

  无局放试验变压器技术要求：

  1、正常使用条件

  a)海拔，海拔不超过 1000m。注：海拔超过 1000时，外绝缘分 2500m(l000m~2500m)及 4000m(2500m~4000m)两级。

  b)环境温度：最高气温：+40℃;最低气温：-5℃o

  c)环境湿度：当空气温度为+25℃时，空气相对湿度不超过 90%。

  d)安装场所：安装场所无影响无局放试验变压器绝缘的气体、蒸气、化学性沉积灰尘、污垢及其他爆炸性介质及严重振动。

  e)电源电压的波形：电源电压的波形为正弦波，频率为 5Ohz。

  f)无局放试验变压器使用时应使其输入电压逐渐升高，并且应有可靠的?；ご胧?。注：当上述正常使用条件下不能满足使用要求时，可由用户与武汉市合众电气制造厂协商。

  2、 允许运行时间

  无局放试验变压器，在额定容量及额定电压下，在正常使用条件下，允许连续运行 lh，再次在额定容量及额定电压下运行 lh 的间隔时间为 4h。在 1伦额定电压下和2/3 额定电流时，允许连续运行。

  3、 温升

  在正常使用条件和额定容量运行情况下，无局放试验变压器各绕组的温升限值应不超过 65K。海拔超过 1000m 的温升校正值按 GBl094.2标准的规定。

  无局放试验变压器电气绝缘强度要求：

  1)在额定电压下，局部放电视在放电量不大于3pC。试验时间为30min;

  2)各绕组对地的绝缘电阻R 60 不小于1000MΩ;

  3)变压器油介电强度不小于50kV;

  4)变压器油介质损耗因数(tgδ，90℃)不大于0.5%;

  5)六氟化硫气体绝缘无局放试验变压器气体水分含量不大于300×10 -6 ;

  6)使用于海拔高于1000m 的无局放试验变压器，其外绝缘要求参照GBl0237 的要求。
