有载调压分接开关测试仪附录

  前面我们介绍了不少有载调压分接开关测试仪相关知识，下面我们来看看最后几部分内容，有载调压分接开关测试仪附录。

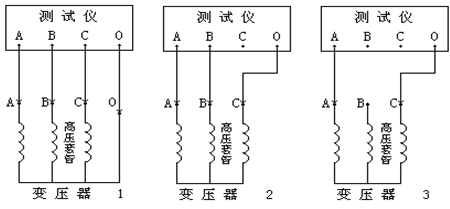

  1、接线图

  下列图形中介绍了三种接线方法。
  2、阻值算法

  第一种接线方法测量时得到的过渡电阻值为R1=R2=R

  第二种接线方法测量时得到的过渡电阻值为R1/3≈R2/3≈R

  第三种接线方法测量时得到的过渡电阻值为R1/2≈R2/2≈R

  测试仪打印的数据中T4为过渡时间，T2为桥接时间，T0为三相同期性。
