微机继电?；げ馐砸亲爸妹姘逵氲装逅得?/span>

  电力测试设备一般都有装置面板与底板，下面合众电气公司举例介绍，微机继电?；げ馐砸?/a>装置面板与底板说明。

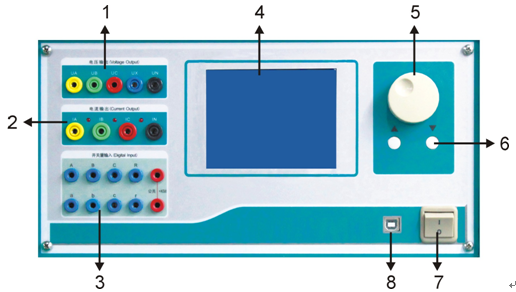

  继电?；げ馐砸亲爸妹姘褰樯?br />

  1、UA、UB、UC、UN、UX 为电压输出端子，其中UX为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

  2、IA、IB、IC、IN 为电流输出端子，各电流端子（IA、IB、IC）右侧的小信号灯指示该路电流输出是否存在波形畸变或负载开路

  3、开关量输入端子，空接点和 0－250V 电位兼容输入，共8路，正端为公共端

  4、LCD液晶显示屏，320×240点阵

  5、旋转鼠标控制器，试验时需设定的所有数据及过程控制均由其完成

  6、“▲”、“▼”按键，试验状态时，每按一次，各可变量按其所设定的步长加、减1个步长量；在设置数据时，每按一次，所修改的数加、减10

  7、电源开关

  8、联接PC机通信口

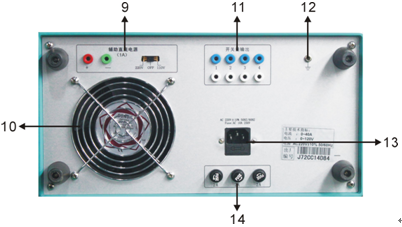

  9、辅助直流电源输出，DC110V和DC220V两档切换

  10、通风孔进风口

  11、开关量空接点输出，4路?？战拥闳萘浚篋C：220V／0.2A；AC：220V／0.5A。

  12、接点端子

  13、工作电源输入插座AC220V（带10A保险）

  14、3个2A保险管
