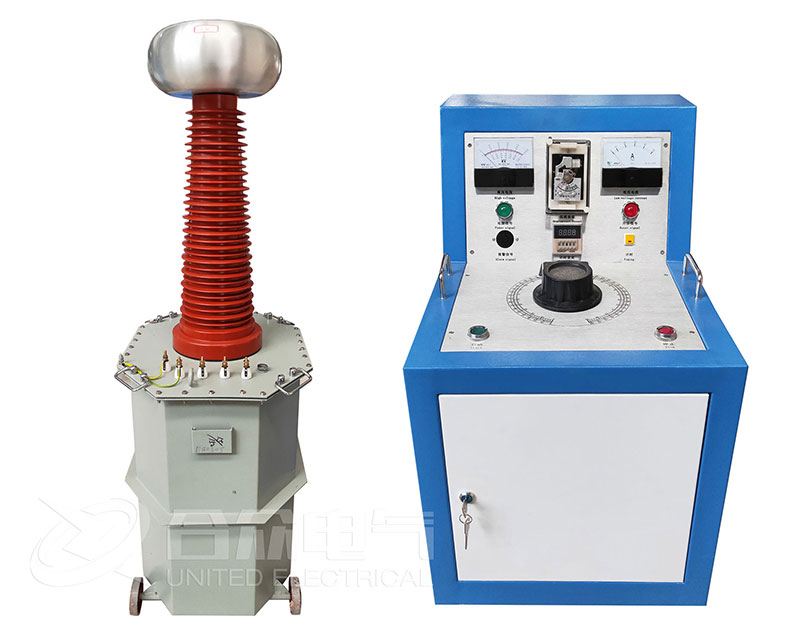

    工频耐压试验装置各部件功能及操作说明

      工频耐压试验装置工作原理

      工频耐压试验装置测量线路包括一路电流测量回路和一路电压测量回路。

      电流测量回路包括微电流零阻抗CT、程控放大电路和采样电路。

      电压测量回路包括PT隔离信号采集电路,程控放大电路和采样电路。

      由16位单片机运用计算机数字化实时采集方法,通过测量电压信号幅值,根据电压比例关系,可推算出高压测电压值,通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能,根据电流比例关系,可计算出设备输出的电流大小,通过测量电流/电压信号幅值与设定值进行比较实现过流/过压?;さ墓δ?。

    工频耐压试验装置

      工频耐压试验装置各部件操作说明

      电源开关:采用双通道空气开关来控制设备电源。

      ?;ど瓒ǎ和üβ肟乩瓷瓒剖贝シ⒌牡缪辜肮鞅;さ亩髦?。

      电压显示:显示试验变压器高压侧实际输出电压及试验变压器仪表侧的电压。

      电流显示:显示试验变压器输入端电流值及试验变压器高压侧电流值。

      计时显示:以秒为单位显示耐压时间,每六十秒提示一次。

      报警指示:调压器处于零位合闸、过压及过流状态时,仪器发出提示信号。

      工作按键:包括合闸按钮、分闸按钮、计时按钮以及高压电压、仪表电压切换按钮和高压电流、低压电流切换按钮。

      ?;ぶ甘荆旱餮蛊髟诹阄皇?,零位指示灯亮;仪器过压时,过压指示灯亮;工频耐压试验装置过流时,过流指示灯亮。

      接地端子:为了保证操作人员的人生安全及设备安全,仪器必须良好接地。

      电压采样:连接试验变压器的仪表端子,采集试验变压器仪表电压。

      电源输出:调压器输出端子。

      电源输入:将市电AC220V接入。

      调压器:在合闸状态下旋转调压器改变仪器电压输出的大小。
