    智能互感器测试仪的试验结果

      智能互感器测试仪的试验结果。

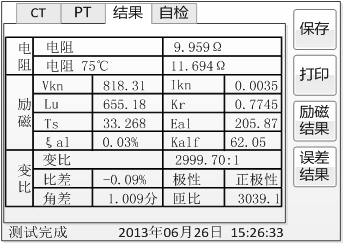

      试验结果页,界面分别如图4。
      图4 试验结果界面

      智能互感器测试仪对于不同级别的CT和所选的试验项目,试验结果也不同,见表3。

      表3  CT试验结果描述

      试验结果描述PTPY计量PRPXTPSTPXTPZ

      智能互感器测试仪负荷实测负荷单位:VA,CT二次侧实测负荷

      功率因数实测负荷的功率因数

      阻抗单位:Ω,CT二次侧实测阻抗

      电阻电阻(25℃)单位:Ω,当前温度下CT二次绕组电阻

      电阻(75℃),单位:Ω,折算到75℃下的电阻值

      智能互感器测试仪励磁拐点电压和拐点电流单位:分别为V和A,根据标准定义,拐点电压增加10%时,拐点电流增加50%。

      不饱和电感单位:H,励磁曲线线性段的平均电感

      剩磁系数剩磁通与饱和磁通的比值

      二次时间常数单位:s,CT二次接额定负荷时的时间常数

      极限电动势单位:V,根据CT铭牌和75℃电阻计算的极限电动势

      复合误差极限电动势或额定拐点电势Ek下的复合误差

      峰瞬误差极限电动势下的峰瞬误差

      准确限值系数实测的准确限值系数

      仪表保安系数实测的仪表保安系数

      对称短路电流倍数Kssc实测的对称短路电流倍数

      智能互感器测试仪暂态面积系数实际的暂态面积系数

      计算系数Kx实测的计算系数

      额定拐点电势Ek

      智能互感器测试仪Ek对应的Ie额定拐点电势对应的实测励磁电流

      额定Ual额定等效二次极限电压

      Ual对应的Ial额定等效二次极限电压对应的实测励磁电流

      误差曲线5%(10%)误差曲线

      变比变比额定负荷下的实际电流比

      匝数比被测试的二次绕组与一次绕组的实际匝比

      比值差额定负荷下的电流误差

      相位差额定负荷下的相位差

      智能互感器测试仪极性CT一次和二次的极性关系,有同极性/-(减极性)和反极性/+(加极性)两种

      匝比误差实测匝数比与额定匝比的相对误差

      标准误差额定负荷、下限负荷下,国标检验电流点的电流误差、相位误差表
