智能互感器测试仪的四端法接线

  智能互感器测试仪的四端法接线，阻抗R的测量电路应采用图22的接线方法，测量电压的电压表必须单独用导线从R两端连线才能精确测量R的电压值V。因R两端是采用4根导线接线，故称为4端法接线。图23的接线方法是错误的。

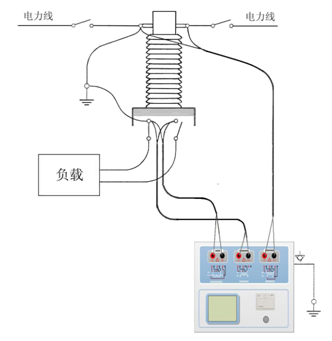

  采用HZTC-412 测量互感器的电阻、变比、励磁时，需采用4端法接线，如图24。

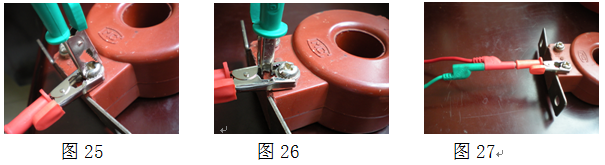

  四端法接线必须注意被测绕组的端子接法。图25的接法是正确接法，图26、27均是错误接法。
