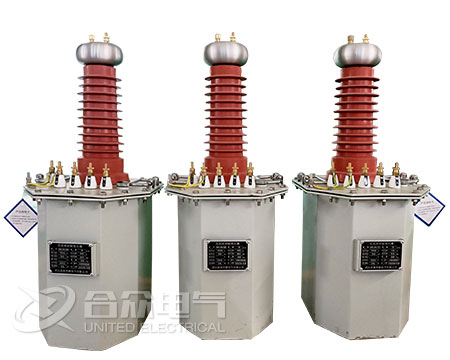

超轻型高压试验变压器容量、电压、电流的选型方法

  (1)根据被试品对试验电压的要求，选用电压合适的超轻型试验变压器，还应考虑超轻型试验变压器低压侧电压是否和试验现场的电源电压和控制?；は低车牡缪挂约暗餮蛊鞯牡缪瓜喾?。

  (2)试验电流的选择：

  超轻型试验变压器的额定电流，应能满足流过被试品的电容电流和泄漏电流的要求，一般按试验时所加的电压和被试品的电容量来计算所需的试验电流。其公式为：

  Ic=wCxUs

  式中： Ic一试验时被试品的电容电流(mA)：

  w电源角频率(2Tr f)；

  Cx一被试品的电容量(pF)：

  Us一试验电压(kV)。

  Cx可用交流电桥或电容电桥测出，也可在被试品上施加工频低压，根据测得的电压和电流(感性和电阻的影响不计)来估算，也可在附表中查出估算值，公式为：

  Cx≈I/(wU)(微法)

  式中： I一测量电流(mA)；

  U一外加电压(kV)。

  各种被试品电容量参考值

  名称  电容量C(PF)

  绝缘子  100以下

  高压套管  50~600

  高压断路器、电流互感器及电磁式电压互感器  100~1000

  电力变压器1MVA/10MVA  3000/25000

  架空导线(每米)  8~10

  全封闭组合电器(每米)  30.50

  电容式电压互感器  3000~5000

  电力电缆(每米)  150~400

  (3)试验电源容量选择：

  S=wCxUs2x10·3(KVA)

  (4)超轻型试验变压器容量选择：

  P=KwCxUs2×10·3(kVA)

  K安全系数，按K=1~2选取。

  2、调压器容量选择：

  调压器选择应能从零开始平滑地调节电压，以满足试验所需的任意电压，输出波形应是正弦波。容量应满足超轻型试验变压器容量的要求，如超轻型试验变压器工作时间较短，调压器的容量可按超轻型试验变压器容量的三分之二选取。常用的调压器有自耦调压器、移圈调压器、感应调压器等。

  3、高压测量装置选择：

  试验时，试品不需要精确测量试验电压时，可用一般的低压电压表从超轻型试验变压器的低压侧测量电压，将所测得的电压乘以超轻型试验变压器的变比即得所需试品试验电压值。如需较精确地测量试验电压，则需选用高压静电电压表、电容分压器、交直两用数显高压表等。

  4、控制?；は低逞≡瘢?

  根据试验需要，可自行设计控制?；は低?，也可购置我厂生产配置的高压控制台?？刂票；は低嘲ǎ汗鞅；ぷ爸?、过压?；ぷ爸?、球隙?；ぷ爸?、Rj、R2?；さ缱?。R按 0.5~1Q /V选取， Rz可按下式计算：

  R2=2[(√2U)/(3aCx)](Ω)

  式中：U一试验电压的有效值(kV)；

  a一允许波头的陡度，可采用 a=5kV/us；
