电力变压器成品例行试验主要试验项目及标准

变压器器身经过干燥处理之后进行总装配，此时除了外部不影响试验结果的附件可以不装之外，其他必须和正式投入运行时同样装配在大规定的部位。然后经过抽真空、注油、静放等工艺进程之后送交试验站进行试验。成品试验除了按国标、行业标准、企业标准规定的项目进行全面试验来鉴定其是否能符合要求之外，还必须遵照合同技术协议书中要求的项目进行试验。

变压器例行试验

所有变压器都必须接受的试验称为例行试验，也称出厂试验，它对检验与控制每一台变压器质量至关重要，其试验项目包括：

a、绕组电阻测量

在所有引出端的所有分接位置上进行测量。绕组电阻测量是检查线圈内部导线引线与线圈的焊接质量，线圈所用导线的规格是否符合设计，以及分接开关、套管等载流部分的接触是否良好。

b、电压比测量和联结组标号检定

电压比测量是验证变压器能否达到预期的电压变换效果。

c、短路抗和负载损耗测量

通过短路阻抗和负载损耗的测量,可以验证这两项指标是否在国家标准及用户要求范围内，同时可经通过试验发现绕组设计与制造及载流回路和结构的缺陷。

d、空载电流和空载损耗测量

通过空载电流和空载损耗的测量，可以验证这两项指标是否在国家标准及用户要求范围内，同时可经通过试验发现试品磁路中的局部和整体的缺陷。

e、绕组对地绝缘电阻和(或)绝缘系统电容的介质损耗因数的测量

绝缘特性测量用来确定变压器绝缘的质量状态，发现生产中可能出现的局部或整体缺陷。试验项目包括有：绝缘电阻测量、吸收比测量、极化指数测量、绝缘系统电容的介质损耗因数的测量。

电压为35kV、容量为4000kVA和66kV及以上的变压器应提供绝缘电阻值、吸收比；

电压为330kV及以上的变压器应提供绝缘电阻值、吸收比和极化指数；

电压为35kV、容量为8000kVA和66kV及以上的变器应提供绝缘系统电容的介质损耗因数；

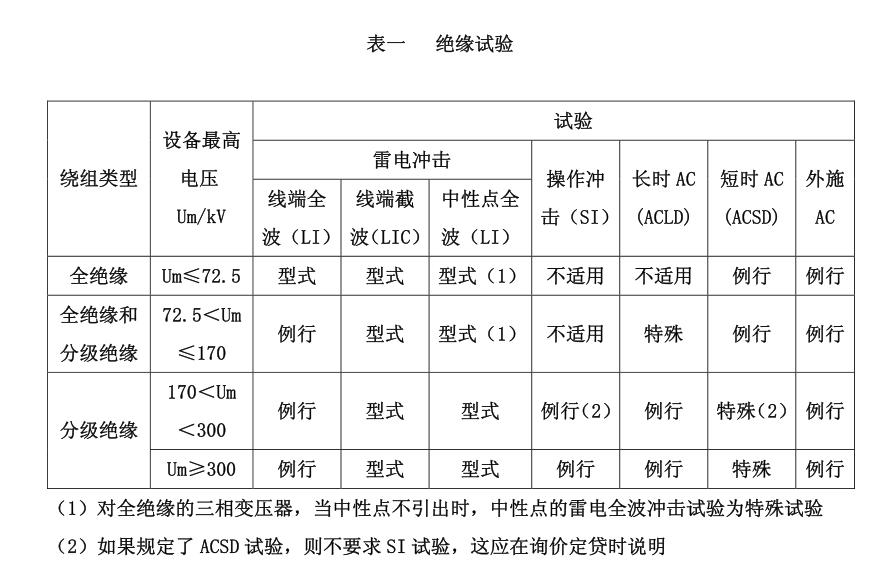

f、绝缘例行试验

g、有分接开关试验

在所有带有有载分接开关的变压器上需进行。

h、绝缘油试验

绝缘油试验的例行试验项目有：介质损耗因数测量、含气量的测定。含水量的测定、击穿电压的测定、溶解气体气相色谱分析。

试验常用标准：

GB1094.1-1996 电力变压器 第1部分 总则

GB1094.2-1996 电力变压器第2部分 温升

GB1094.3-2003 电力变压器第3部分绝缘水平绝缘试验和外绝缘空气间隙

GB1094.4-2005 电力变压器第4部分 电力变器和电抗品的电冲击和操作冲击试验导则

GB1094.5-2003 电力变压器第5部分承受短路的能力

GB/T1094.10-2003 电力变压器第10部分声级测定

GB/T6451-1999 三相油浸式电力变压器技术参数和要求

GB311.1-1997 高压输变电设备的绝缘配合

GB/T16927.1-1997 高电压试验技术第1部分一般试验要求

GB/T16927.2-1997 高电压试验技术 第2部分 测量系统

GB311.6-83 高电压试验技术 第5部分 测量球隙

GB/T311.7-88 高压输变电设备的绝缘配合使用导则

GB/T15164-94 油浸式电力变压器负载导则

GB/T13499-92 电力变压器应用导则

GB2536-90 变器油

JB/T501-91 电力变压器试验导则
