    微机继电?;げ馐砸蔷嗬牒土阈虮;な匝榉椒?/span>

    在110KV及以上线路?;ぶ幸话愣忌柚昧司嗬牒土阈虮;ぷ魑呗返闹鞅;?,而且经常集中在一套?;ぷ爸弥?。距离和零序?;げ馐阅?榫褪钦攵哉庵智榭隹⒌哪芤淮涡宰远馐酝旮髦纸拥鼐嗬?、相间距离和零序?;さ娜砑?。

    能一次性自动完成多段距离和零序?;さ母髦止收隙ㄖ档男Q?

    能测试同一种故障下,?;と嗤被虿煌碧⒌氖奔?

    能设置永久性故障,测试重合闸和永跳的时间

    即可采用 Z、中方式,也可采用 R、X 方式设置阻抗定值通过设置“按键触发”的方式,能手动控制故障量的输出。

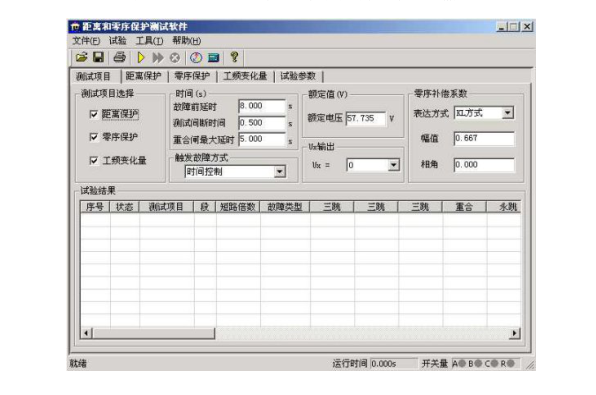

    界面说明

    测试项目:“距离?;ぁ薄傲阈虮;ぁ焙汀肮て当浠俊比鍪匝橄钅?,即可以单选,也可以同时选择。

    时间参量:故障前延时该时间常用于等待每次动作后?;ふ楦垂?,或者“TV 断线”信号消失,或者等待重合闸充电。若仅做?;ざㄖ挡馐远煌度胫睾险?,这个时间一般设为 2~10s.如果同时做重合闸试验时,则一般设为 15~25s。每进行一次故障测试,测试仪都首先进入“故障前延时”状态,输出三相额定电压 57.7V,三相电流为 0,然后再进入故障状态,输出所设置的故障量。

    每次故障试验结束后,测试仪停止输出,在该时间状态下等待?;そ硬馐约涠鲜奔涞愀垂?,一般设 0.5s 即可,也可设为0。

    重合闸最大延时如果投入重合闸,每次故障测试同时做重合闸试验,则在该时间内等待重合闸信号。该时间应大于整定重合闸延时时间。

    触发故障方式

    从故障前状态到故障状态的触发方式有四种:时间控制、按键触发、开入 c 触发以及GPS 触发。

    时间控制在该触发方式下,故障前状态的持续时间由“故障前延时”确定,时间到,自动进入故障状态。时间控制下,完全由测试仪自动试验,试验期间只需要根据提示投切相应的压板即可。

    按键触发在故障前状态,按面板键盘上任意键,或鼠标点击软件上的触发键即进入故障态。按键触发方式能方便地实现人工控制试验过程??梢苑奖阍谑匝槠诩涔鄄毂;さ谋ㄎ幕虼蛴∈匝榻峁?。

    开入c触发测试仪开入量 c 接收到变位信号即进入故障态。该功能可以实现用于多装置同时试验。

    GPS触发将 GPS 信号接入背板通信接口,通过 GPS的PPM 脉冲对空间不同的两台测试仪进行联调试验。PPM 脉冲到时自动进入故障态。

    零序补偿系数

    提供了 KL、Kr/Kx、Z0/Z1 共三种表达方式。详细说明请参照微机继电?;げ馐砸?/a>“交流试验”章节的说明。

    在进行接地距离测试时,必须正确设置零序补偿系数。

    距离?;?

    只有选择了“距离?;ぁ辈馐韵钅渴?,该页面才处于激活状态,允许设置相应参数。

    相间短路阻抗和接地距离阻抗

    1、可以打“√”选择需要进行哪几段?;な匝?

    2、直接将?;ふㄖ凳淙胱杩故菘蛑?。定值可以选择按 Z-中 方式还是按R-X方式输入。

    3、设置的每段试验电流必须大于?;さ钠舳缌?。并且相间距离试验中,其阻抗与电流的乘积约为 20-40V 内较好,不能超过57V;接地距离试验中,其阻抗与电流的乘积约为 20-30V 内较好,不能超过 57V。一般还应遵守阻抗(或电抗)越小,电流越大的原则才能保证测试更准确。

    4、设置的各段“试验时间”必须大于该段的整定动作时间。例如:假设1段整定动作时间为 0s,11段为 0.5s,l 段为 1.0s??悸堑奖;け旧硖⒂幸欢ǖ墓潭ㄑ邮?,可以设1、Il川 段的试验时间分别为 0.2s、0.7s、1.2s,如上图所示。这样,测试的理想结果将是:0.95倍时,本段动作,1.05 倍时,本段不动,下一段时间不够也动作不了。也可以将上述三段的时间均设置得大于第三段动作时间。这样,测试的理想结果将是:0.95 倍时,本段动作,1.05 倍时,本段不动,下一段动作。

    5、将各段整定动作时间输入“整定时间”框内,该时间参量只起参考作用,不影响试验结果。

    6、在“方向”栏中,用鼠标单击,可在“正向”与“反向”之间切换,这样能方便测试一些方向性的距离?;?。

    7、最后再选择需要测试的故障类型。其中单相接地故障用于接地距离阻抗校验,两相短路和三相短路用于相间距离阻抗校验。如过要做接地距离试验还需正确输入零序补偿系数。

    试验阻抗倍数

    根据?;ばQ榈囊话阋?,软件提供了 0.8 倍、0.95 倍、1.05 倍和 1.2 倍等四种默认的校验倍数,其数值可以修改。如果?;ぴ?0.95 倍或 1.05 倍下动作不正确,此时可改选0.8 倍或 1.2 倍,也可以自定义倍数进行测试。

    零序?;?

    只有选择了“零序?;ぁ辈馐韵钅渴?,该页面才处于激活状态,允许设置相应参数。如右图所示。零序?;さ氖匝椴问柚糜刖嗬氡;さ氖匝椴问柚没鞠嗤?,设置时参考上文的说明。

    短路计算方法

    电压恒定方式

    在这种方式下直接设置故障相电压。在试验时,无论故障电流多大,测试仪输出的故障相电压维持不变?!肮收舷嗟缪菇侵腹收鲜惫收系缪褂牍收系缌骷薪?。

    阻抗恒定方式

    在这种方式下,在试验时,由故障电流和故障阻抗计算故障相电压。
