不同绝缘电力变压器的感应耐压试验方法

变压器感应耐压试验

为考核全绝缘变压器的纵绝缘、分级绝缘变压器的主绝缘和纵绝缘，应按 GB1094.32003 规定的程序进行短时感应耐压试验 (ACSD)或长时感应耐压试验 (ACLD)串级式电压互感器的感应耐压试验可参照进行。

为了防止变压器铁芯饱和，应提高电源频率，使f>100Hz，但不宜高于 400Hz。试验持续时间t按下式计算，但不得少于15s。

t=120[额定频率]/[试验频率]

式中t一试验电压持续时间，s。

感应耐压试验电压波形应尽可能为正弦波。

全绝缘变压器的感应耐试验

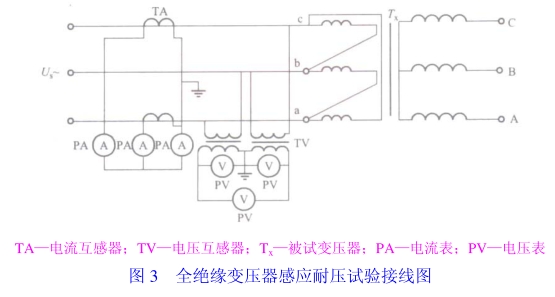

按图3接线，施加两倍及以上频率的三相电压进行试验。这种接线只能满足线间达到试验电压。三相试验电压的不平衡度宜不大于 2%。由于中性点对地的电压很低，所以对中性点和绕组还需进行一次外施高压试验。

分级绝缘变压器的感应耐试验

感应耐压试验时要分析产品结构，比较不同的接线方式，选用适当的分接位置，计算出线端相间及对地的试验电压，选用满足试验电压的接线。一般要借助辅助变压器或非被试相线圈支撑，对三项变压器往往要轮换三次，才能完成一台变压器的感应耐压试验。下面推荐分级绝缘变压器进行感应耐压试验常用的几种接线和相应的向量图，如图4~图11所示。

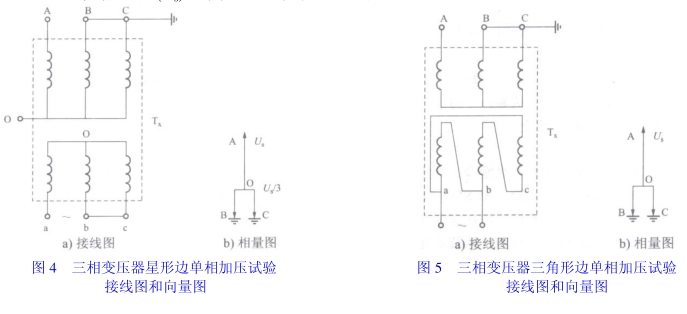

图4 为通过星形低压侧两相并联和另一相串联单相加压,使高压侧被试相相间和对地电压达到试验电压(Us)，中性点达到试验电压的 1/3。

图5 为通过三角形低压侧两相串联和另一相并联单相加压，使高压侧被试相相间和对地电压达到试验电压(Us)，中性点达到试验电压的 1/3。

图 6 为通过星形低压侧两相并联和另一相串联单相加压，高压侧中性点接地，使高压侧被试相对地电压达到试验电压，线间电压达 1.5Us。

图 7 为通过三角形低压侧两相串联和另一相并联单相加压，高压侧中性点接地，使高压侧被试相对地电压达到试验电压，线间电压达 1.5Us。

当被试三相变压器低压绕组的各端子都能引出时，可以采用图 8 和图9的接线。图 8接线只适用于三铁芯柱变压器，这种情况下，高压侧被试相相间和对地电压达试验电压 Us中性点电压达试验电压的 1/3；

图9 接线只适用于五铁芯柱变压器或壳式变压器。

图 10 和图 11 是单相变压器的感应耐压试验接线。在图11 中由辅助变压器(Tf)配合，试验中性点的绝缘。

感应耐压试验应事先周密考虑，注意绕组极性和接线，防止绕组间出现超出试验值的过电压，被试高压绕组端子应接?；で蚣湎?，限制不慎出现过电压。
