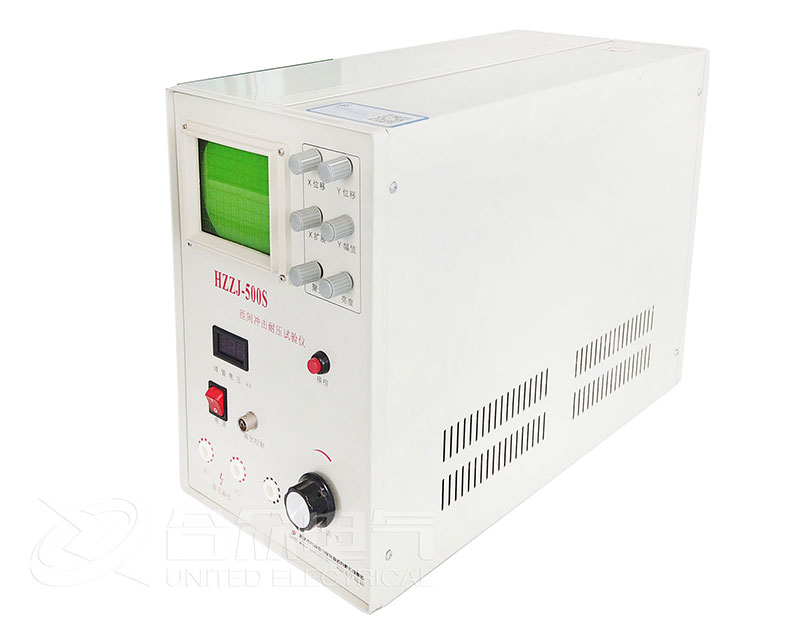

匝间冲击耐压试验仪不通用快速测试方法

开机默认方式。

按下基本测试键，仪器工作于基本测试方式。

普通线圈测试模式

匝间冲击耐压试验仪对被测线圈进行测试。

液晶显示器的波形显示区右上角显示“NORMAL”字符表示默认的常规模式。

1. 任何时候按下测试键，“测试”字符高亮（即白底蓝字）仪器进入待测状态。

载入的为上一次测试时的标准波形及其参数。若需更换标准波形及其参数，请先进入参数状态加载相应编号的标准波形及其参数；或进入编辑状态重新编辑标准波形及其参数。

测试状态下，ESC键可用作显示刷新确认。

2. 将高压测试端头可靠地连接到被测线圈两端。

3. 按下启动键（或由外部设备给出“START”信号）匝间冲击耐压试验仪测试启动。

每测试一次液晶显示器即显示测试波形及其判断结果。

冲击次数设定为1~9范围时，测试结果若有不合格或测试次数到时匝间冲击耐压试验仪停止测试，进入待测状态。冲击次数设定为连续INT方式时，仪器连续测试。只有按下停止键时，仪器停止测试，进入待测状态。

4. 测试结果的显示方法：

对已选择的判断项全部合格时，显示“合格”。若有一项不合格时显示“不合格”，参数高亮显示。对已选择的判断项显示计算结果，未选择的判断项显示“OFF”。详细信息可进入查询状态下进行查询。

“A”代表“AREA SIZE”： 面积比较

“D”代表“DIFF AREA”： 面积差比较

“F”代表“FLUTTER VALUE”： 电晕放电量比较

“C”代表“ZERO CROSS”： 相位比较

5. HANDER控制口方式时，对于多绕组的线圈测试，在一个绕组测试完毕，需由外部设备给出“READY”信号置位，退出测试，方可启动另一绕组的测试。

6. 出现不合格绕组时（不合格声响方式），伴随有声光报警，按下停止键（或由外部设备给出“STOP”信号），报警结束，并准备下一次测试。

7. 任何时候按下停止键（或由外部设备给出“STOP”信号），仪器停止测试,进入待测状态。

快速测试模式（普通线圈、三相电机）

00号存储单元为快速测试模式特定单元?？焖俨馐阅Ｊ较?，按▲、▼键，改变冲击电压；按?、?键，不同采样频率的波形会显示在波形显示区，当出现理想波形后，只要按下OK键,当前波形方可被存储为标准波形。

匝间冲击耐压试验仪普通线圈快速测试模式

1． 载入00号存储单元（快速测试专用）的设置，仪器进入快速测试待测状态。

2． 连接好被测线圈绕组。

3． 按下启动键（或由外部脚踏开关给出“START”信号）匝间冲击耐压试验仪测试启动。按▲、▼键，改变冲击电压；按?、?键选择采样频率。

4． 按下OK键,当前波形被存储为标准波形。

5． 其他基本操作参照4.1.1 普通线圈测试模式。
