交直流试验变压器现场试验接线方式
交直流试验变压器是高压试验中的核心设备，能够同时或分别产生交流（AC）和直流（DC）高电压，用于电气设备的绝缘强度测试。以下从结构、原理、应用及操作要点等方面进行详细说明：
基本结构与工作原理主体构成

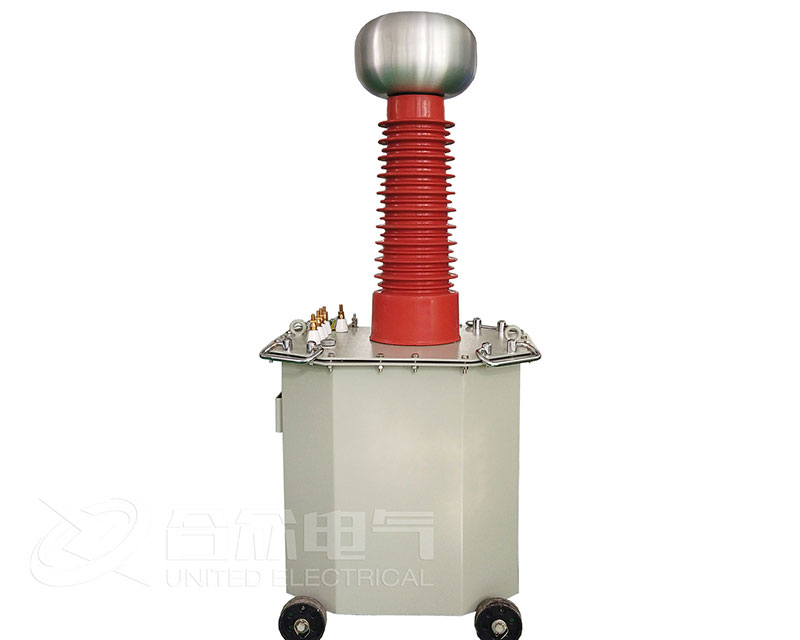

高压交直流试验变压器：
铁芯：采用优质硅钢片，减少磁滞损耗。
绕组：
低压绕组（输入）：通常接调压器（0~400V）。
高压绕组（输出）：单级或多级串联，电压可达数百kV（如200kV/50kVA）。
绝缘介质：油浸式（矿物油）或干式（环氧树脂），增强散热和绝缘。
直流附加?？椋?
高压整流硅堆：将交流输出整流为直流（半波或全波）。
滤波电容：平滑电压波纹（脉动系数通常＜3%）。
?；さ缱瑁合拗剖云坊鞔┦钡亩搪返缌?。
交流模式：直接输出工频高压（50Hz），用于交流耐压试验。
直流模式：通过整流滤波输出负极性直流（负极性减少电晕损耗）。
试验接线方式
交流耐压接线
调压器 → 试验变压器 → 试品↑
分压器（测量）
注意：高压绕组尾端接地，试品外壳接地。
直流耐压接线
调压器 → 试验变压器 → 整流硅堆 → 滤波电容 → 试品
↑微安表（测泄漏电流）
关键点：微安表需接在高压侧（避免接地端杂散电流影响）。操作流程与注意事项
试验步骤
检查：
检查接地线是否牢固，油浸式变压器油位是否正常。
试品清洁干燥，断开所有外部连线。空载升压：
无试品状态下升至试验电压，验证设备正常。正式试验：
以每秒1~2kV速率升压至目标值，维持1min（交流）或5~10min（直流）。降压放电：
直流试验后需对试品充分放电（通过放电棒）。安全警示
安全距离：保持与带电部分的最小距离（如100kV时≥1.5m）。防突波：直流试验后试品可能储存电荷，需反复放电。
异常处理：出现闪络或击穿时立即切断电源，排查原因。
选型指南
电压等级：根据试品标准选择（如10kV开关柜需AC 42kV/1min或DC 60kV）。
容量计算：交流容量：`P = ωCU2 × 10?3`（kVA，ω=2πf，C为试品电容）。
直流容量：按泄漏电流（通?！?0mA）设计。
特殊需求：
变频功能：用于电缆谐振试验（30~300Hz）。一体化设计：交直流切换通过内部开关实现。
应用场景
电力变压器：交流耐压测试绕组对地绝缘。
高压电缆：直流耐压+泄漏电流测试（更易发现集中性缺陷）。
绝缘子串：湿态交流耐压验证污闪特性。
科研实验：复合绝缘材料的交直流叠加电压试验。
