直流电阻测试仪测试原理及试验条件方法

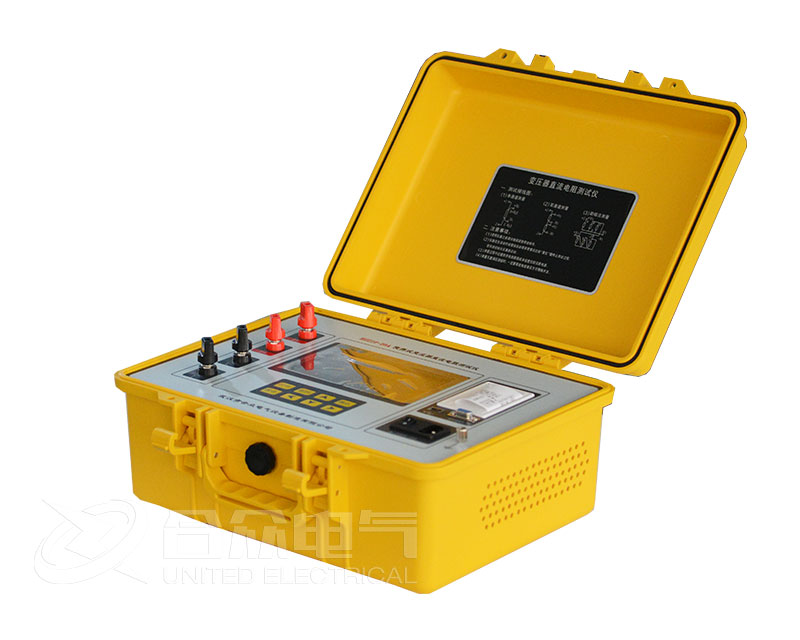

直流电阻测试仪主要用于测量变压器、电机、互感器等电气设备的绕组直流电阻，其测试原理和操作方法如下：

测试原理

基于欧姆定律（R=U/I），通过恒流源输出直流电流（通常为1A、10A等），测量被测绕组两端的电压降，计算出电阻值。

四线制测量法（凯尔文电桥法）：消除引线电阻影响，提高精度。

电流端（C1、C2）：输出测试电流。

电压端（P1、P2）：仅测量电压，不通过电流，避免引线电阻误差。

消磁（退磁）功能：大容量设备（如变压器）测试时需消除剩磁，防止电流不稳定。

抗干扰设计：抑制工频干扰，提高信噪比。

温度补偿：自动换算至标准温度（如20℃）下的电阻值。

试验步骤

测试前准备

断电：确保被测设备完全断电并放电。

接线方法：

四线制接法：电流端（C1、C2）接外侧，电压端（P1、P2）接内侧（靠近绕组）。

短接绕组其他分接（如变压器分接开关置于同一档位）。

接地：直流电阻测试仪与被测设备需可靠接地，防止静电干扰。

测试步骤

开机：接通电源，仪器自检。

参数设置：

选择测试电流（根据绕组阻抗选择，如变压器高压侧用10A，低压侧用100A）。

设置测试时间（通常自动模式即可）。

开始测试：

启动测量，直流电阻测试仪自动输出电流并显示电阻值。

等待数值稳定（大容量设备可能需数分钟）。

记录数据：

记录电阻值及环境温度（用于温度换算）。

三相设备需测量各相电阻（如AB、BC、CA）。

放电：测试完成后，直流电阻测试仪自动放电或需手动放电（部分设备残余电压高）。

通用试验依据标准：

GB/T 50150-2016《电气装置安装工程电气设备交接试验标准》

DL/T 596-2021《电力设备预防性试验规程》

IEC 60076-1（电力变压器试验）

试验条件：

环境温度：记录实测温度（需换算至20℃基准）。

设备状态：断电且充分放电（大型变压器需放电5分钟以上）。

接线方式：优先采用四线制，确保接触良好（去除氧化层）。

试验结果判断标准

电力变压器

判断标准：相间不平衡率：

容量≤1.6MVA：相电阻差值≤±2%（线电阻差值≤±1%）。

容量＞1.6MVA：相电阻差值≤±1%（线电阻差值≤±0.5%）。

异常分析：

不平衡率超标：分接开关接触不良、绕组匝间短路或引线焊接缺陷。
电阻整体偏高：绕组材质劣化或连接部位氧化。

电动机绕组

判断标准：

三相电阻差值≤±3%（Y型接线）或≤±1.5%（△型接线）。

与出厂值偏差≤±5%（考虑温度换算后）。

异常分析：

某相电阻偏大：断线或接头松动。

某相电阻偏?。涸鸭涠搪坊蚓道匣?。

电压/电流互感器

判断标准：

与出厂值或上次试验值偏差≤±3%。

同批次同型号互感器电阻差值≤±2%。

异常分析：

电阻增大：绕组断线或接触不良。

电阻减?。壕凳艹被虿慵涠搪?。

电缆导体直流电阻

判断标准（GB/T 3048-2007）：

换算至20℃后，实测值≤1.05倍标准值（标准值参考GB/T 3956）。

三相不平衡率≤±2%。
