油浸式试验变压器容量计算选择方法

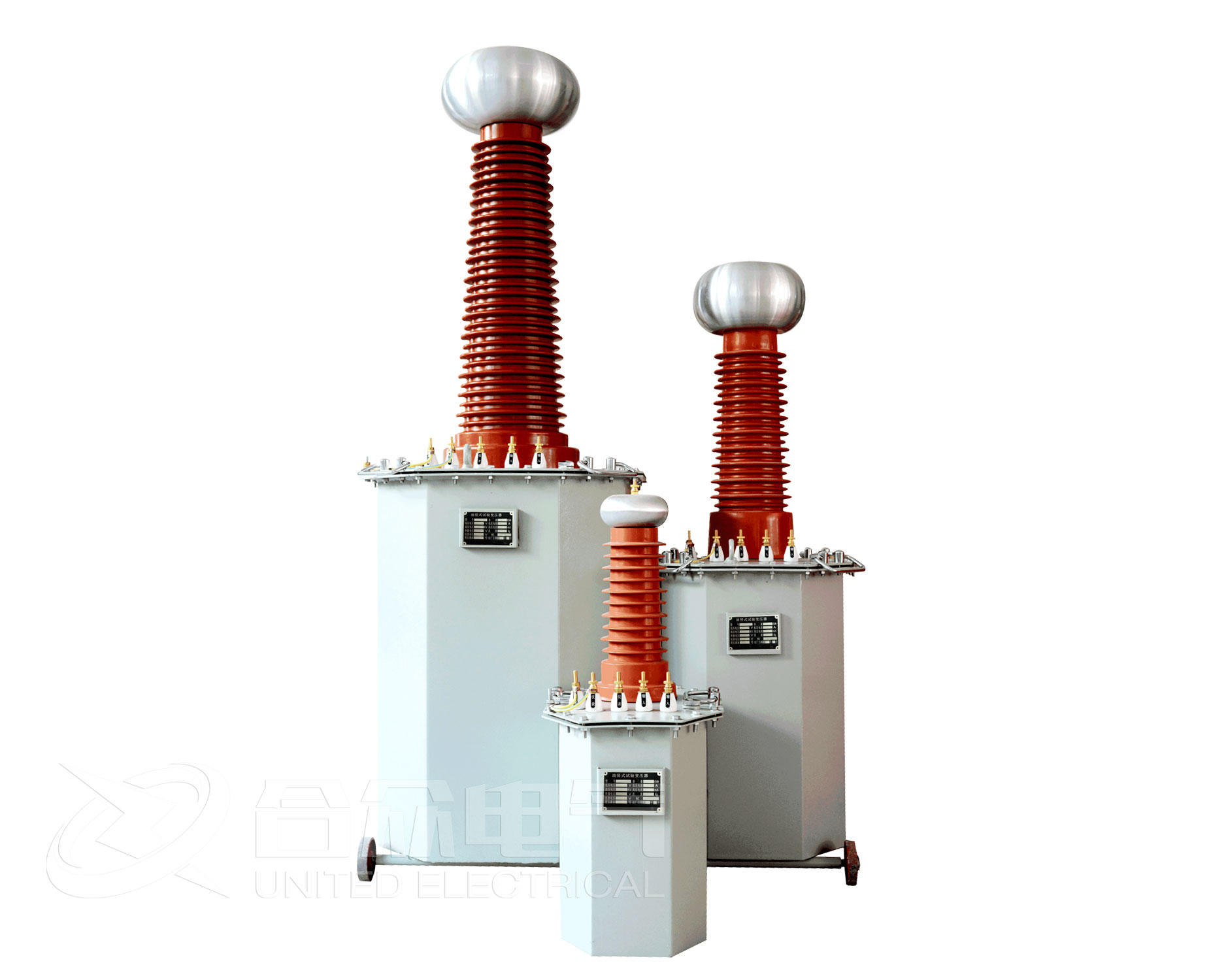

  油浸式试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V?？翘逦私切?，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

  油浸式试验变压器系列产品，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。油浸式试验变压器的容量选择计算公式：

  标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9

  式中： Pn--标称试验变压器容量(kVA)

  Vn--试验变压器的额定输出高压的有效值(kV)

  K--安全系数：K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

  Ct--被试品的电容量(PF)

  ω--角频率， ω=2πf， f--试验电源的频率

  被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。

  典型数据如下：

  简单的桥式或悬式绝缘子几十微法

  简单的分级套管 100 – 1000PF

  电压互感器 200 – 500PF

  电力变压器 < 1000kVA - 1000PF

  > 1000kVA 1000 – 10000PF

  高压电力电缆和油浸纸绝缘 250 – 300PF/m

  气体绝缘 - 60PF/m

  封闭变电站，SF6气体绝缘 100 – 10000PF

  对于不同的试验电压Vn，选择不同的(适当的)安全系数K。列出不同的Vn所选用的K值供参考：

  Vn = 50–100kV K=4

  Vn = 150–300kV K=3

  Vn > 300kV K=2

  根据油浸式试验变压器容量选择计算公式，以及对应的常用值，再对照不同规格油浸式试验变压器的参数，选择合适的试验变压器进行试验。也可以根据实际的试验容量需求，由武汉市合众电气厂家定制合适容量的试验变压器。
