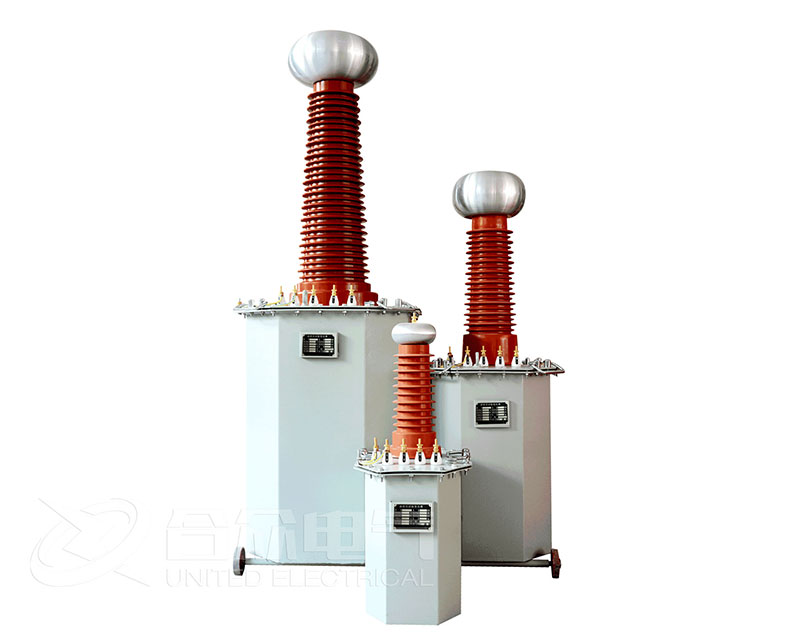

一、产品概述
YDJ(G)油浸式轻型交流高压试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM(G)型交直流高压试验变压器是在YDJ(G)系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。该系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。
TDM-油浸式工频交直流试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V?？翘逦私切?，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。
TDM-油浸式工频交直流试验变压器系列产品，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验不可少的重要设备。
二、产品特点

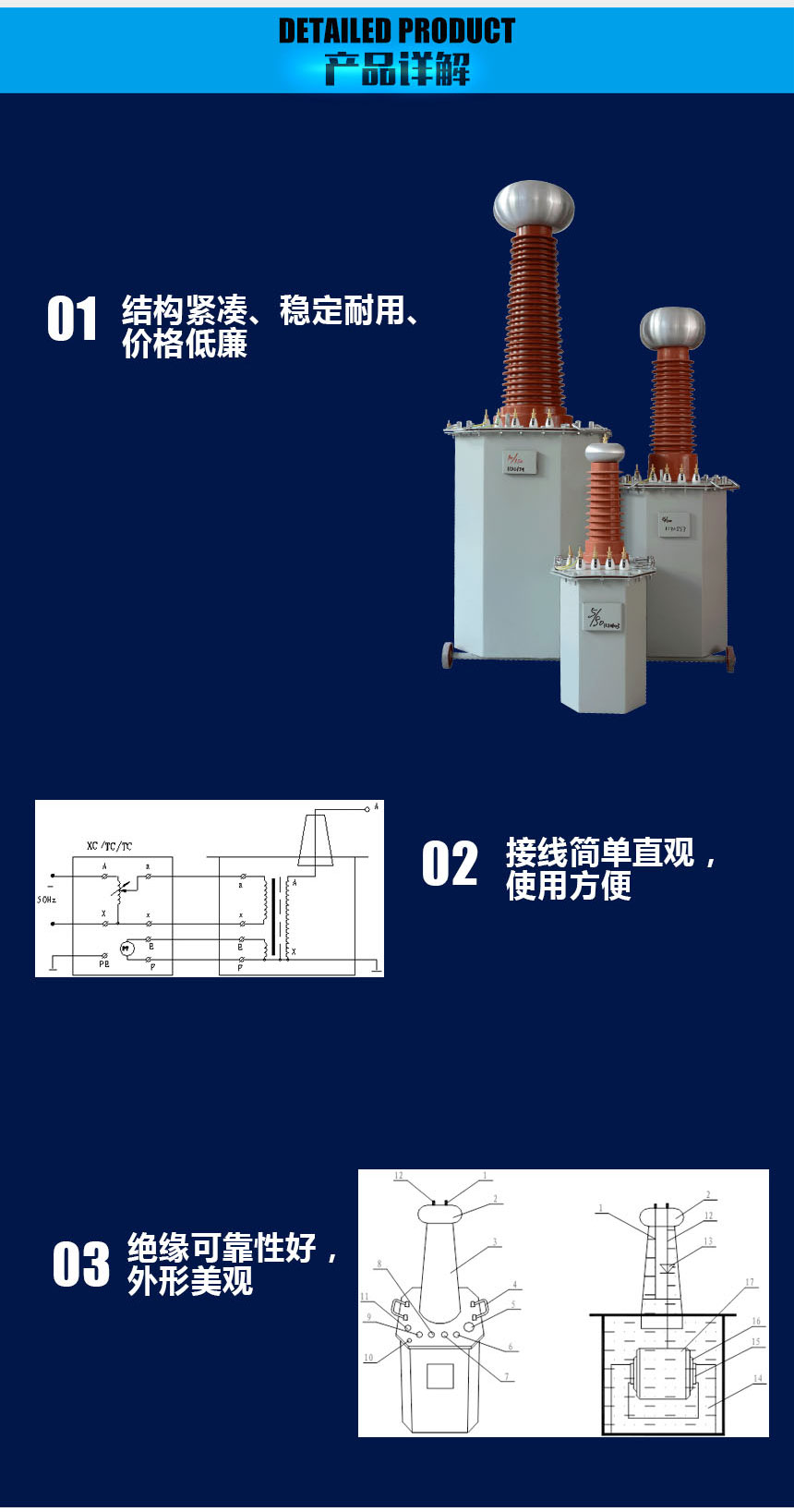

1、油浸试验变压器结构紧凑、稳定耐用、价格低廉。
2、接线简单直观，使用方便
3、绝缘可靠性好，外形美观TDM-油浸式工频交直流试验变压器
|

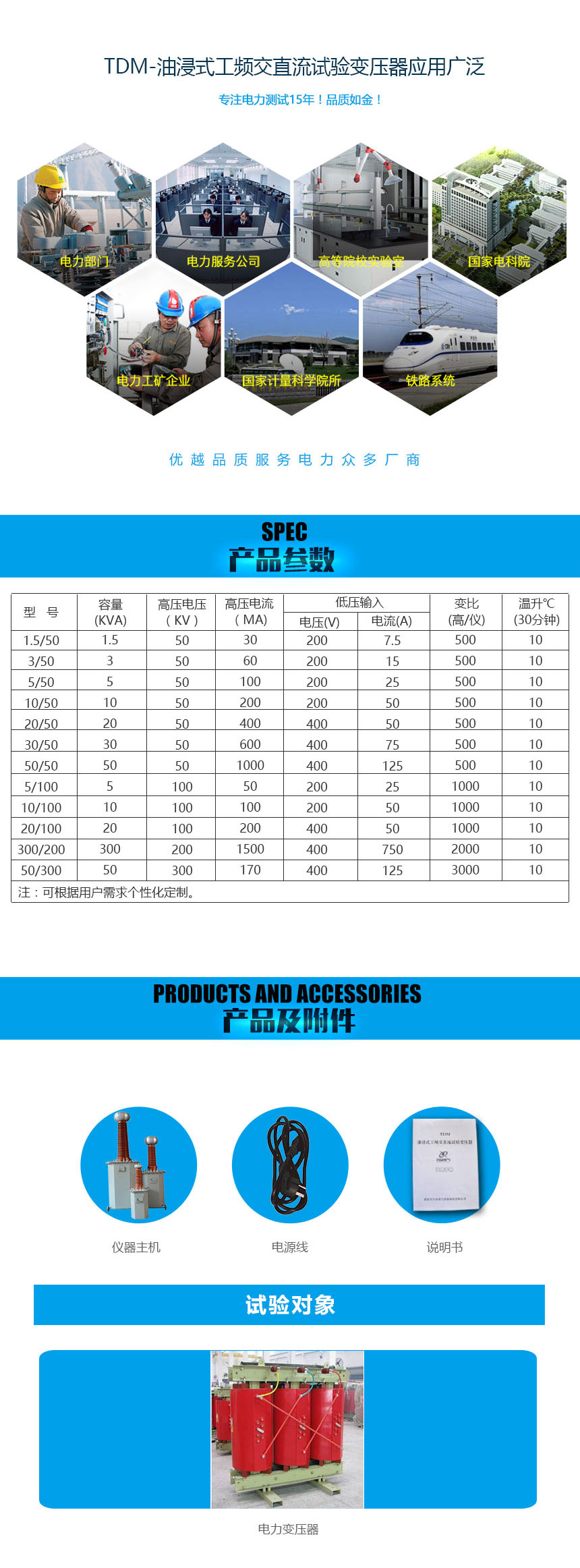

型 号 |
容量 (KVA) |
高压电压 （KV） |
高压电流 （mA)） |
低压输入 |
变比 (高/仪) |
温升℃ (30分钟) |
|
|
电压(V) |
电流(A) |
||||||
|
1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
|
20/50 |
20 |
50 |
400 |
400 |
50 |
500 |
10 |
|
30/50 |
30 |
50 |
600 |
400 |
75 |
500 |
10 |
|
50/50 |
50 |
50 |
1000 |
400 |
125 |
500 |
10 |
|
5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
20/100 |
20 |
100 |
200 |
400 |
50 |
1000 |
10 |
|
300/200 |
300 |
200 |
1500 |
400 |
750 |
2000 |
10 |
|
50/300 |
50 |
300 |
170 |
400 |
125 |
3000 |
10 |
|
注：可根据用户需求个性化定制。 |
|||||||
|
名称 |
数量 |
单位 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
