氧化锌避雷器直流试验的方法和目的

  避雷器：一种防止电气设备过电压的?；て骷?。

  操作过电压：也叫内部过电压，由电网中的电感、电容及电网中合闸、分闸引起。

  大气过电压：也叫外部过电压，即雷电引起的过电压;

  配电系统中避雷器的分类：阀型避雷器和氧化锌避雷器。

  1、阀型避雷器，阀型避雷器是一种有间隙的避雷器，它除做绝缘电阻测试外还要做工频击穿放电试验。

  2、氧化锌避雷器，氧化锌避雷器是一种性能优良的无间隙避雷器，由于组成避雷器材料的化学性能和物理结构与阀型避雷器不同，对其 其不能像阀型避雷器一样做工频击穿放电试验，氧化锌避雷器采用直流高压发生器直流方法进行试验。

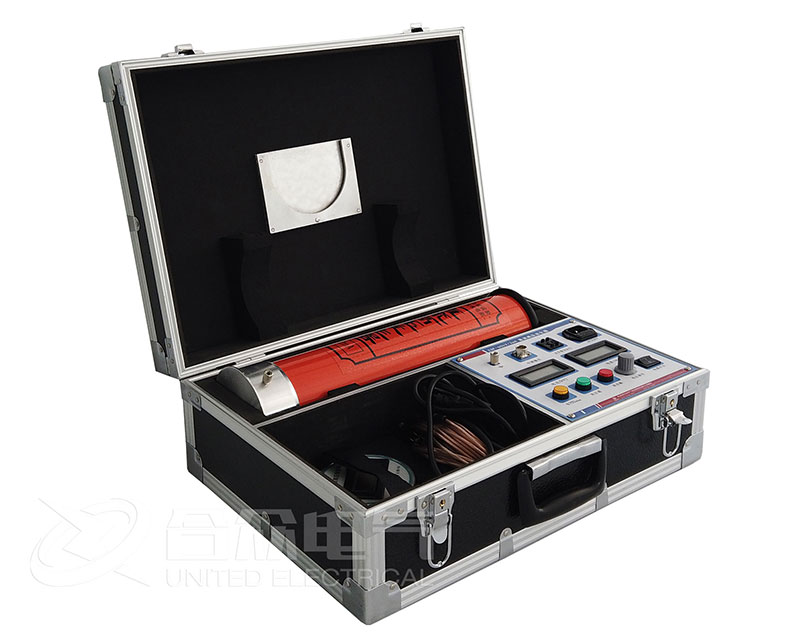

  氧化锌避雷器直流高压发生器进行直流试验方法

  (1)测量氧化锌避雷器直流1mA下的电压

  方法：在直流高压发生器试验回路下部串一只直流毫安表，然后施加直流电压，当毫安表的指示为ImA时对应的电压值就是所测值。试验时， 由于接近击穿时的电流上升很快，调整电流要注意，避免造成击穿。氧化锌避雷器具有像稳压管一样的特性，电流达到1mA时即被认为临界击穿，它在特性曲线的拐点上。

  目的：寻找击穿的临界值——拐点。

  (2)测量在75%击穿电压下的直流泄漏电流

  方法：将上一项试验中找到的击穿值再乘75%加在氧化锌避雷器两端，对避雷器施加直流电压，当直流高压发生器电压上升达到击穿电压的75%时，在这个电压下测泄漏电流。此时的泄漏电流极小，仅有几个微安，几乎绝缘。

  目的：检查氧化锌避雷器末击穿时的绝缘状态，用泄漏电流表征。
