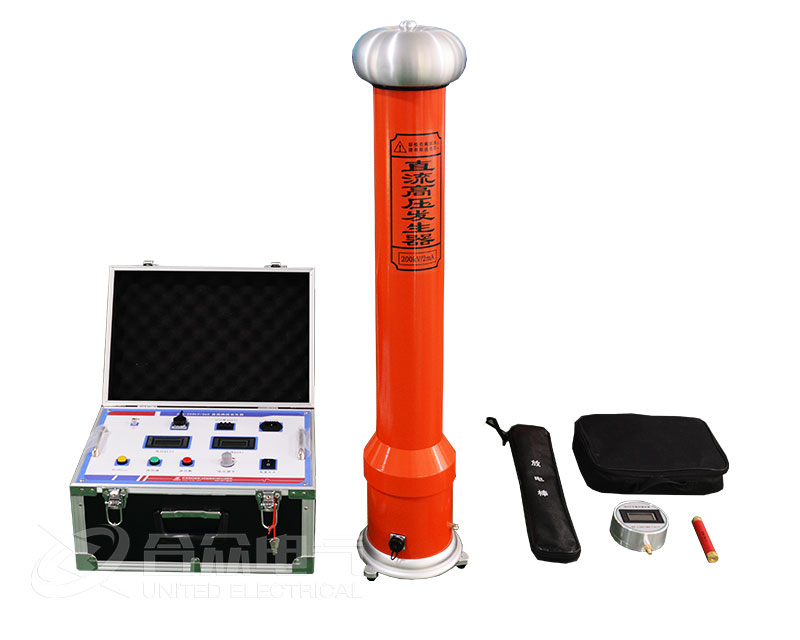

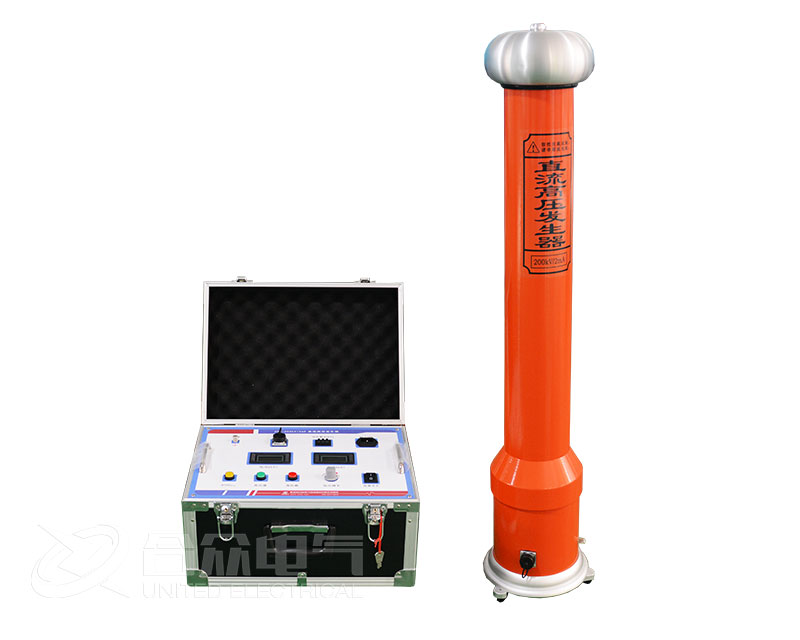

一、产品概述：
直流高压发生器，适用于对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

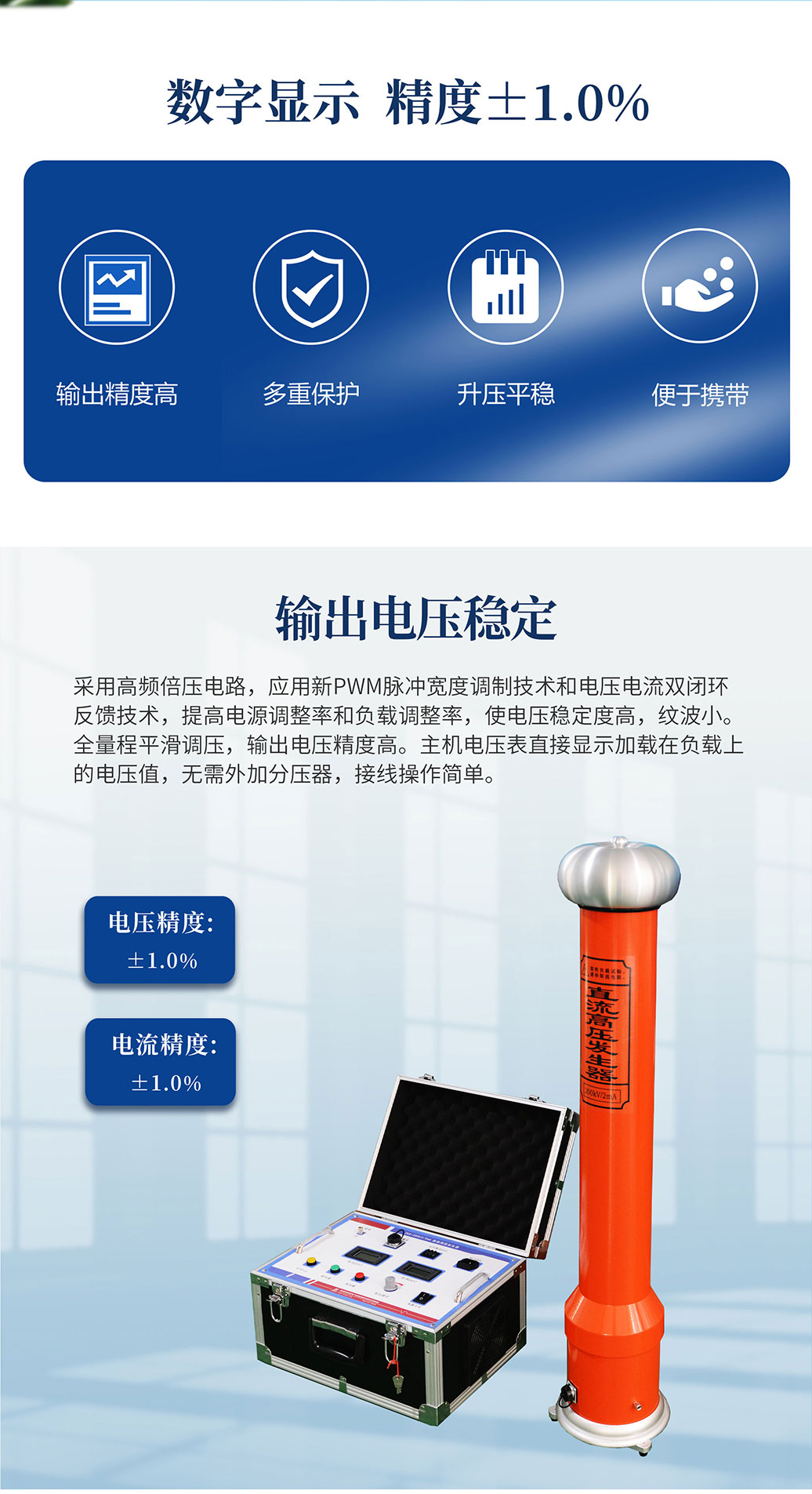

采用了高频倍压电路，应用了新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸?；すδ?，带0.75倍电压切换功能。
产品别称：ZGF直流高压发生器、直高发、直流泄漏测试仪、泄漏电流测试仪、高压发生器、中频直流高压发生器、便携式直流高压发生器、直流高压发生器。
二、产品特征：

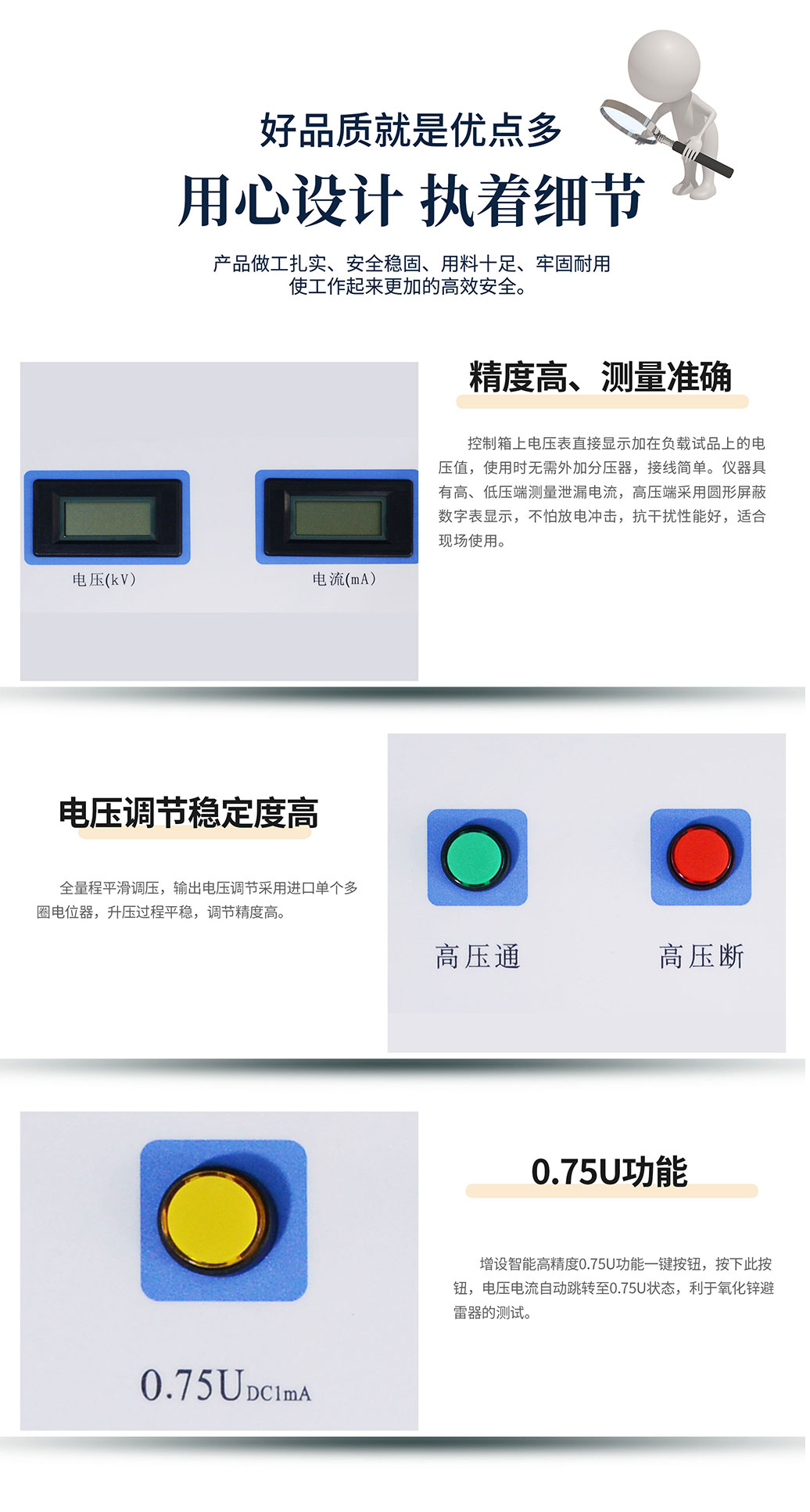

精度高、测量准确?？刂葡渖系缪贡碇苯酉允炯釉诟涸厥云飞系牡缪怪?，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
负极性输出、零启动、连续可调、有过电压、过电流、回零、接地?；?、特有断线?；さ雀髦直；すδ?。自动?；さ缏饭δ芮?，?；ね晟瓶煽?，使操作安全。
采用先进技术、工艺制造，率先应用中频倍压电路，采用新的PWM高频脉宽调制技术和大功率IGBT器件，从而使输出高压稳定度更高，纹波系数更小。
增设高精度0.75UDC1mA功能，为做氧化锌避雷器测量带来极大的方便。
过电压整定采用了数字拨码开关，能将整定电压值直观显示，显示数值单位为kV，一目了然。
故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，可快速完全关断直流主回路，从而?；ひ瞧鞑皇芩鹕?。
倍压筒采用新型材料，轻巧、坚固。底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。外表涂特种绝缘材料，电气性能好，防潮能力强。
机箱采用铝合金机箱，体积小，重量更轻、更美观、更可靠、操作简单、功能齐全，便于野外使用。
|
规格 |
技术参数 |
|
额定电压(kV) |
200 |
|
额定电流(mA) |
2 |
|
额定功率(W) |
400 |
|
控制箱质量(kg) |
5.5 |
|
倍压筒质量(kg) |
8.7 |
|
倍压筒高度(mm) |
970 |
|
电压精度 |
±(1.0%读数＋2个字) |
|
电流精度 |
±(1.0%读数＋2个字) |
|
纹波系数 |
≤0.5% |
|
电压稳定度 |
电源电压变化±10%时≤1% |
|
过载能力 |
空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 |
|
电源 |
单相交流50Hz 220V±10% |
|
工作方式 |
间断使用：额定负载30分钟 |
|
1.1倍额定电压使用：10分钟 |
|
|
工作环境 |
温度：-10℃～+40℃ |
|
相对湿度：室温为25℃时不大于85%（无凝露） |
|
|
海拔高度：1500米以下 |
|
|
带电容 负荷能力 |
被试品电容量无限制 |
|
可用1.5倍的额定电流充电 |
|
|
结构特点 |
电气绝缘倍压筒 |
|
空气绝缘、无泄漏之虑 |
|
|

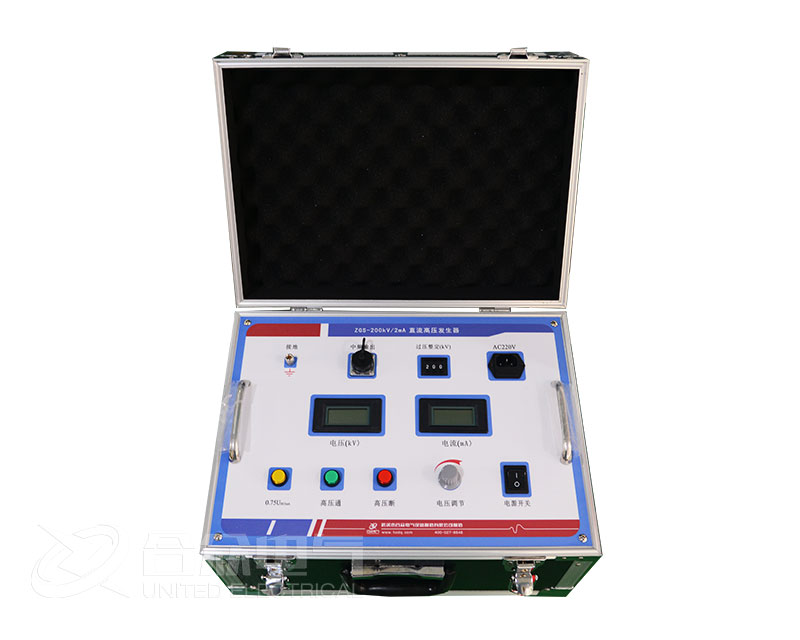

操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%） 适合氧化锌避雷器试验 |
|
过压?；げ捎檬植β肟?，一目了然 |
|
|
便携式机箱，现场更方便 |

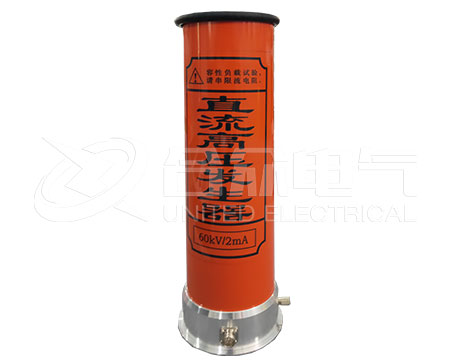

倍压桶

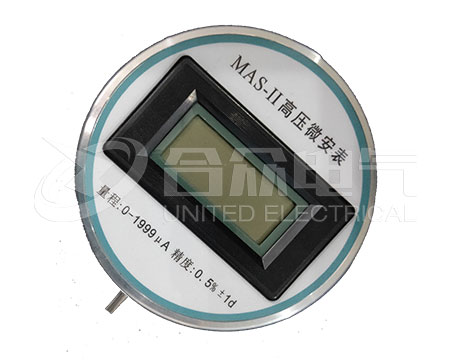

高压微安表

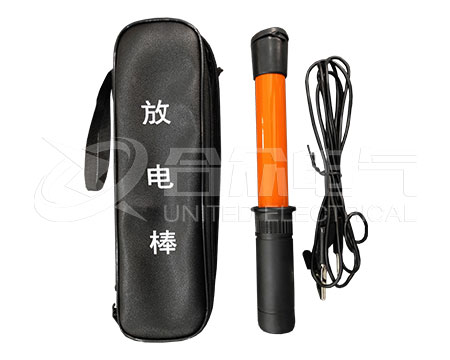

高压放电棒

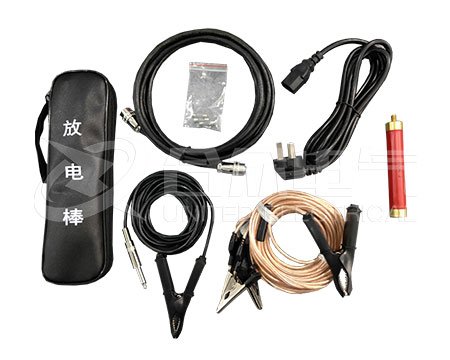

连接线

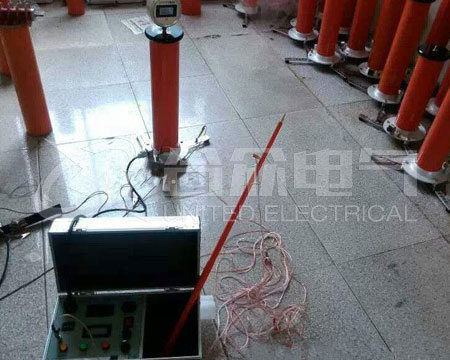

生产过程图
生产过程图

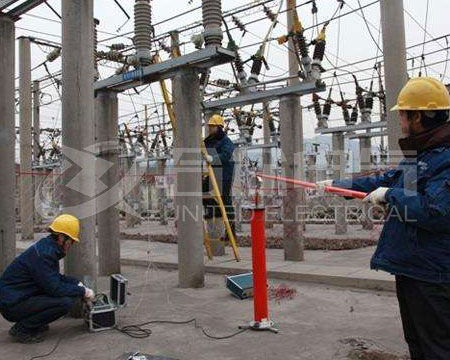

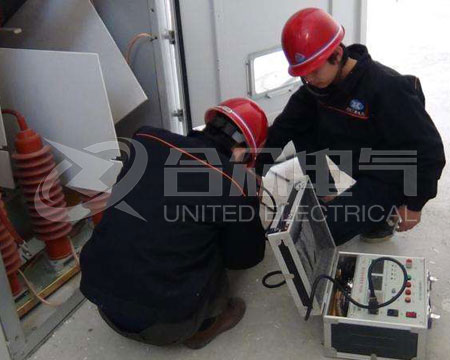

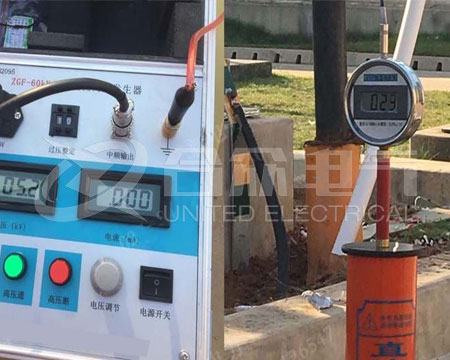

试验现场图
试验现场图
