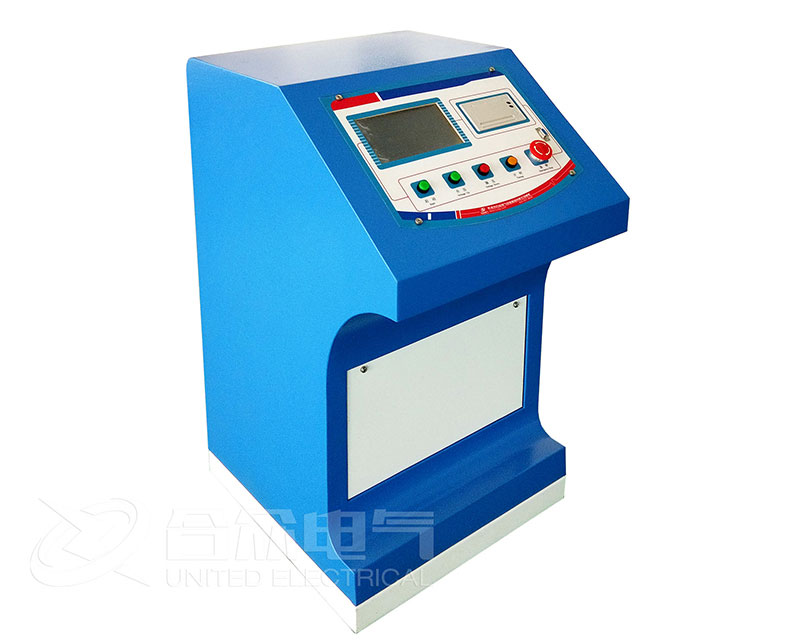

试验变压器控制台主要功能及操作指南

  本系列试验变压器控制台是根据高压试验变压器独特的使用范围而设计生产的，其功能有：

  A、合闸声光报警;

  B、计时声光报警;

  C、电子式低压电流?；?箱式);

  D、高压电压直读;

  E、耐压试验时间自由设定(数显);

  F、移动式结构(台式)

  在试验变压器控制台试验之前应根据不同被试品的容量、电压等级，先计算好最大工作电流，并调整电流?；て?。其试验接线应参考试验变压器控制台说明书中或试验变压器中相关的连接示意图，接地端应良好接地(以下耐压试验为例)。

  1、连接电源(箱式为插座式电源，台式为接线柱式电源)，并将调压器手柄旋至零位处，零位开关闭合，零位指示灯(黄灯)亮，(也称调压器零位输出状态指示);

  2、按下启动按钮(绿色)，接触器吸合，调压器受电，同时工作指示灯(红灯)亮，并发出警报声(警报声随调压器离开零位后，报警声光才能停止);

  3、顺时针缓慢均匀地旋转调压器手柄，并密切注视仪表读数，当升到所需高压电压值时，应停止旋转手炳，并及时按下计时按钮(黄色)，此时，数显时间继电器顺计时显示时间(计时单位为“s”，秒)，当到达设定的时间，试验变压器控制台内发出声光报警，及时将调压器手柄反方向旋转，直至调压器回零为止，解除计时按钮.

  4、在升压或耐压试验过程中，如出现短路、闪络、击穿等过电流时，电流继电器?；ぬ?，调压器自动断电，表示被试品不合格，此时应将调压器回零，切断电源，检查被试品。
