冲击电压发生器不同波形的定义及电压说明

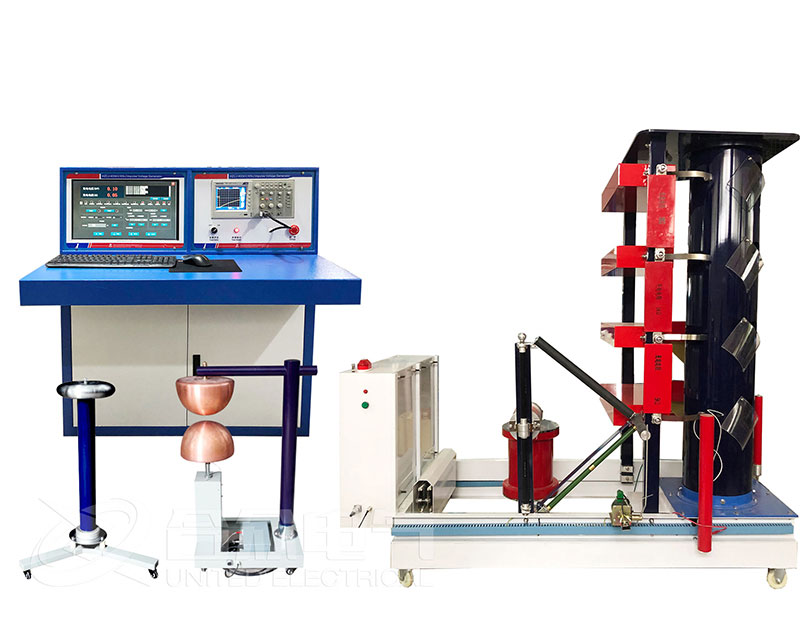

  冲击电压发生器是一种产生脉冲波的高电压发生装置，用于研究电力设备遭受大气过电压和操作过电压时的绝缘性能，同时，冲击电压的破坏作用不仅决定于幅值，还与波形陡度有关，所以也用于研究某些电力设备的陡截断波绝缘性能。

  其它作用：

  用于纳秒脉冲功率;

  用于大功率电子束和离子束、激光器的电源。

  冲击电压的波形

  雷电波是一种非周期性脉冲，它的参数具有统计性。它的波前时间(0一幅值时间)为0.5-10ps。半峰时间(0→幅值后又降到1/2幅值所需时间)约20~90us。研究表明累积频率50%的波头和波长分别为1.0~1.5us和40~50us。

  雷电冲击电压全波参数定义(波前时间半峰值时间)

  雷电冲击电压截波参数定义(波前时间、截断时间、电压跌落时间)

  操作冲击电压参数定义(波前时间，半峰值时间，90%峰值时间)

  冲击电压发生器额定电压与被试品标准电压关系

  操作过电压波幅直接与系统有关，为标准电压的若干倍，雷电过电压的波幅与系统电压无直接关系，但由于线路的绝缘水平、地电阻、?；ど璞傅男阅艿仍?，可能出现的雷电波幅值随系统电压的升高而上升。
