微机继电?；げ馐砸牵贪妫┥柚米刺问?/span>

  微机继电?；げ馐砸牵贪妫┥柚米刺问?，微机继电?；げ馐砸牵贪妫┦匝椴街?：设置状态参数

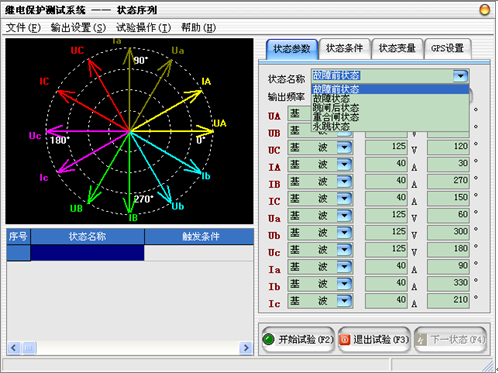

  在微机继电?；げ馐砸牵贪妫┙缑嬗冶叩摹白刺问笔粜砸持猩柚玫鼻白刺淖刺?、输出频率和各通道的输出类型、幅值、相位。

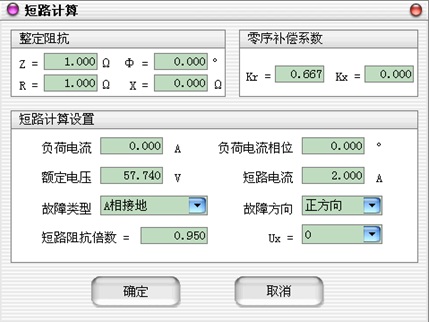

  单击微机继电?；げ馐砸牵贪妫岸搪芳扑恪?，可进入短路计算公式的参数设置对话框：
  Z：极坐标形式的幅值。

  Φ：极坐标形式的角度。

  R：直角坐标形式的电阻。

  X：直角坐标形式的电抗。

  Kr、Kx：用于计算零序补偿系数，如果定值所给的参数形式与此不同，可按如下公式进行转换：

  Kr = （ R0 / R1 - 1 ） / 3

  Kx = （ X0 / X1 - 1 ） / 3

  如果微机继电?；げ馐砸牵贪妫?/a>定值单中不是给出电阻和电抗的值，而是正序和零序阻抗，以及正序和零序灵敏角，则应将它们转换成电阻和电抗，再代入上述公式进行计算。对某些?；ひ訩o、Φ方式计算的，如果Φ（Z1）＝Φ（Z0），即PS1=PS0，则Ko为一实数，此时需设置Kr＝Kx＝Ko 。

  负荷电流：在额定状态时输出的电流值。

  负荷电流相位：以电压为参照，负荷电流相对于电压的角度偏移。

  额定电压：在额定状态时输出的电压值，一般为57.740V。

  短路电流：短路故障时，流经?；ぐ沧按Φ墓收舷嗟缌?。

  微机继电?；げ馐砸牵贪妫┕收侠嘈停撼绦蛱峁┝?1 种故障类型，包括A 、B 、C 接地，AB 、BC 、CA 相间短路，AB 、BC 、CA 两相接地，三相短路。

  微机继电?；げ馐砸牵贪妫┕收戏较颍嚎缮柚梦蚬收匣蚍聪蚬收?。

  短路阻抗倍数：为nד整定阻抗”，以此值作为短路点阻抗进行模拟。一般按0.95或1.05倍整定值进行检查。如果不满足，也可以0.8或1.2倍整定值进行检查。
