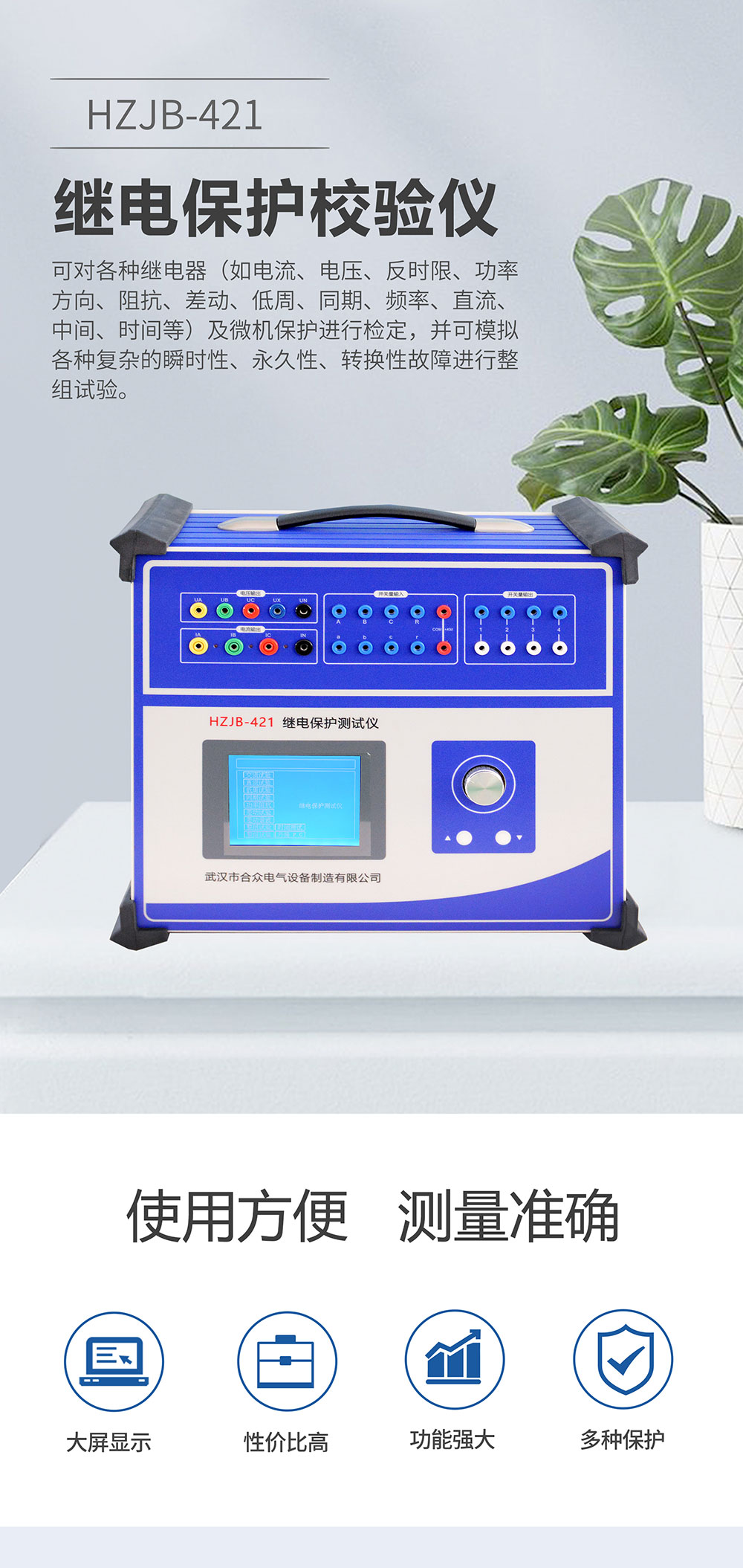

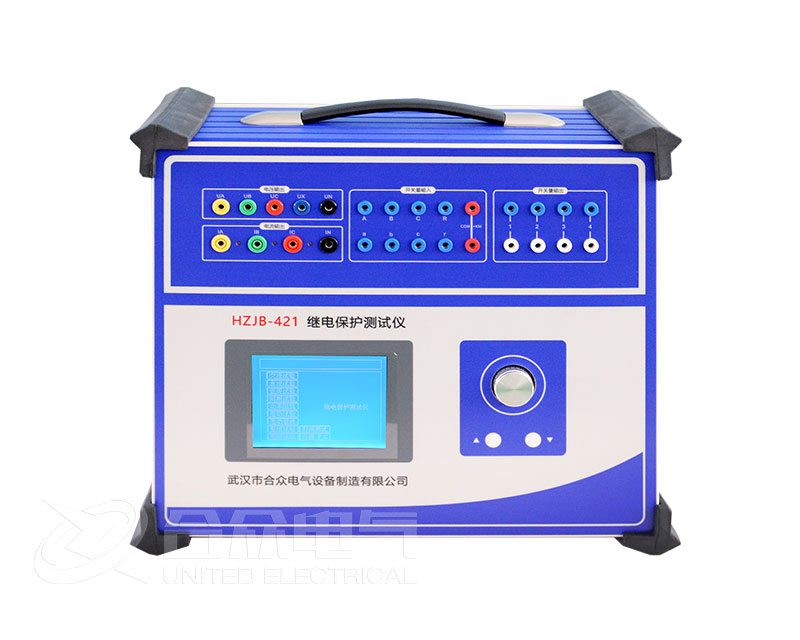

一、产品概述：

微机继电?；げ馐砸鞘窃诓握盏缌Σ堪浞⒌摹段⒒图痰绫；な匝樽爸眉际跆跫?讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电?；げ馐砸?。微机继电?；げ馐砸亲源笃聊灰壕允酒饕约傲榛罘奖愕男蟊昕刂破?。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品别称：继电?；げ馐砸?、微机继保仪、微机继电?；げ馐砸?、三相继电?；げ馐砸?、继保测试仪、三相继保测试仪、三相继电?；ばＱ橐?、继保校验仪、三相继保校验仪、继保仪。

二、产品特点：

智能型主机，主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。

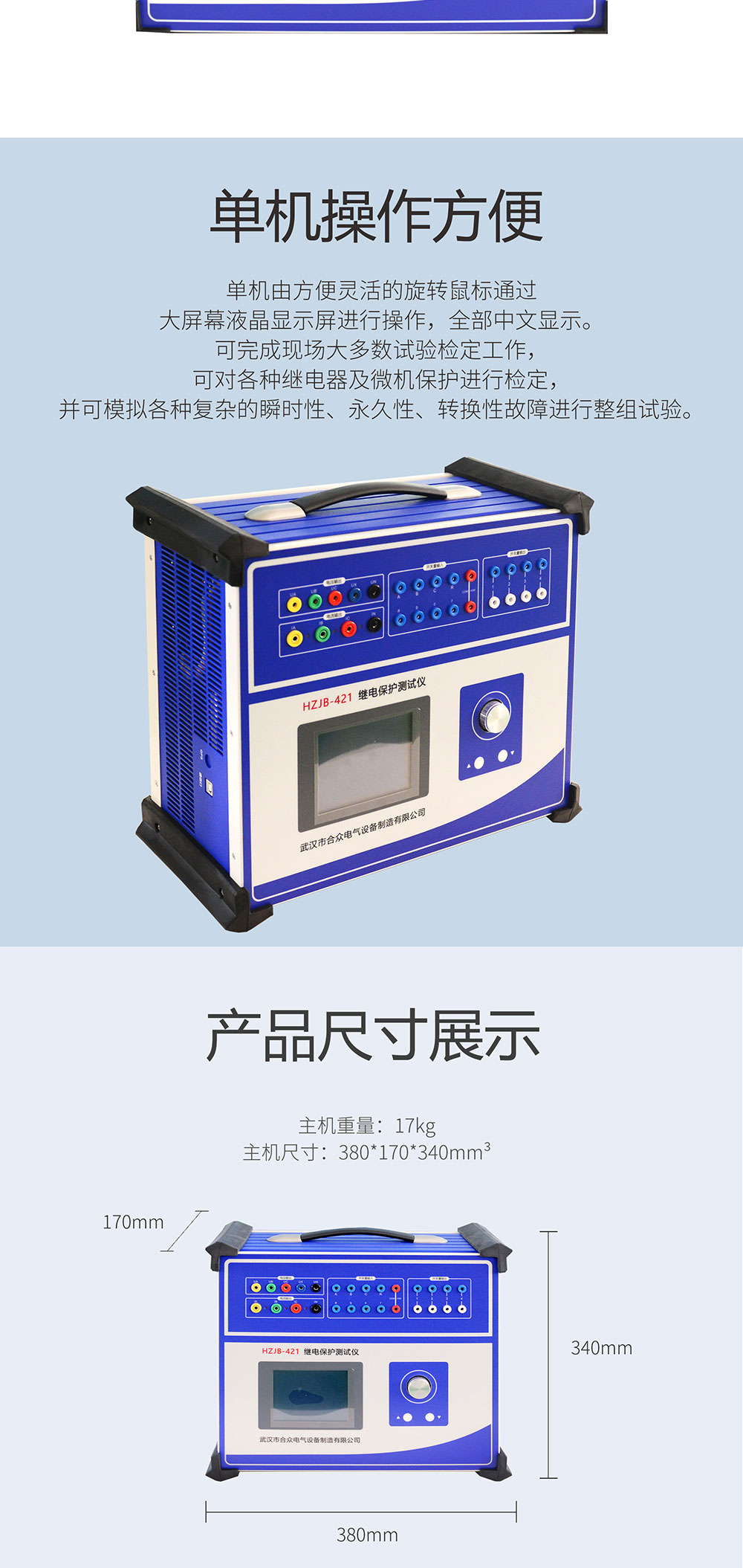

单机独立运行，装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示?？赏瓿上殖〈蠖嗍匝榧於üぷ?，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机?；そ屑於?，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

联接电脑运行，通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种?；ざㄖ?，可实时存储测试数据，显示矢量图，绘制故障波形，联机打印报表等。

大屏幕LCD显示屏，本机采用大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

“傻瓜式”操作，采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。

新型高保真功放，输出级采用新型大功率?？槭礁弑Ｕ婀Ψ挪考?，既可作电流输出亦可作电压输出，输出功率大，精度好，可靠性高。

电流、电压直接输出，相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加1-20 次谐波。

自我?；?，采用合理设计的散热结构，并具有可靠完善的多种?；ご胧┘暗缭慈砥舳?，和一定的故障自诊断及闭锁功能。

具有独立专用直流电源输出，装置设有一路110V 或 220V专用直流电源输出。

接点丰富，具有8个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。

主机一体化单机结构，采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。

性价比高，属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能和小型测试仪的价位，具有很高的性能价格比。

交流电流输出：3路，每路40A/450VA  三相并联120A

交流电压输出：4路，每路120V/80VA  线电压240V

输出精度：0.2%（主量程范围内）

直流电流输出：3路，每路±10A/200VA

直流电压输出：3路，每路±160V/70VA

输出精度：0.5%（主量程范围内）

相   位：0~360°

相位精度：＜0.5°

输出频率：（单机）0~300Hz，（联机）0~1000Hz

频率精度：＜0.01Hz

叠加谐波：（单机）0~6次，（联机）0~20次

开入量：8路

开出量：4对

独立直流：DC110/220V

额定电流：1.5A

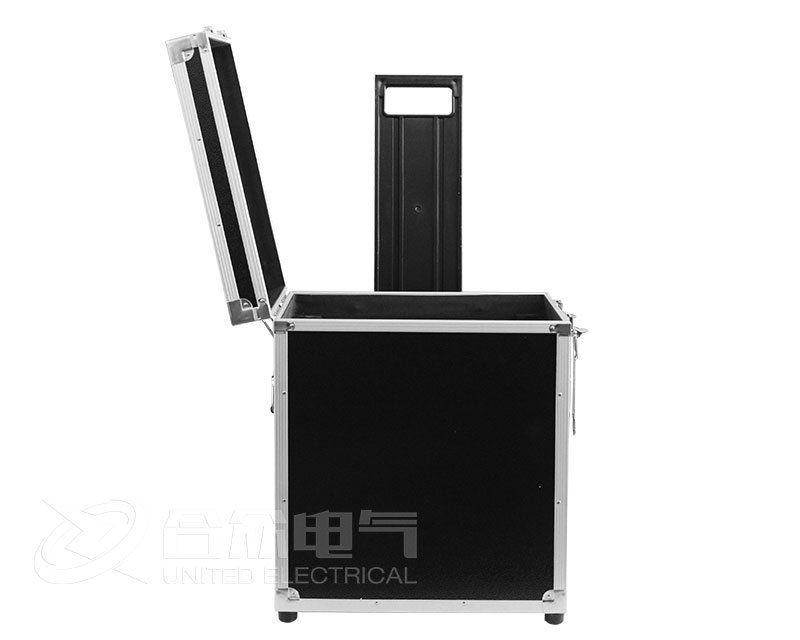

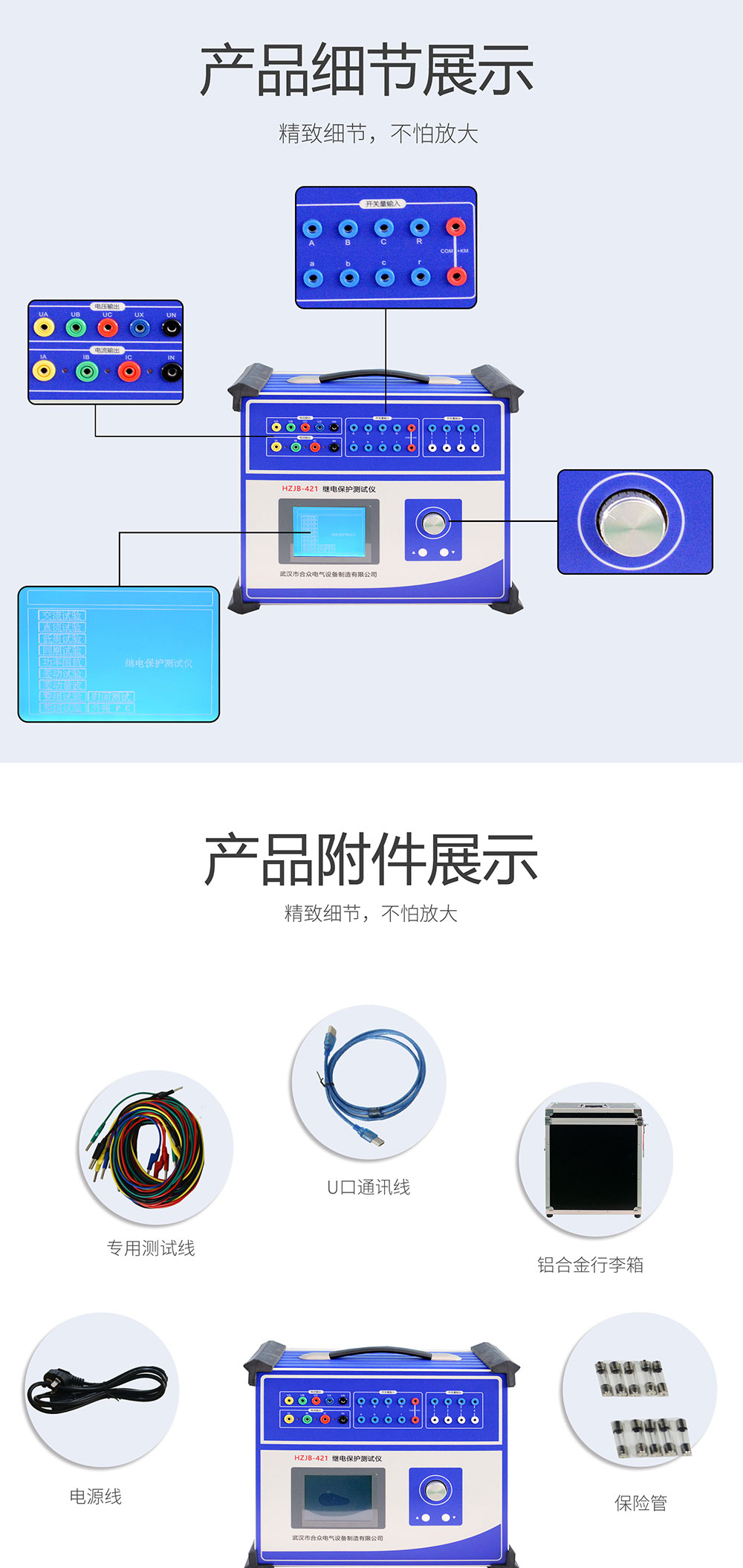

产品附件

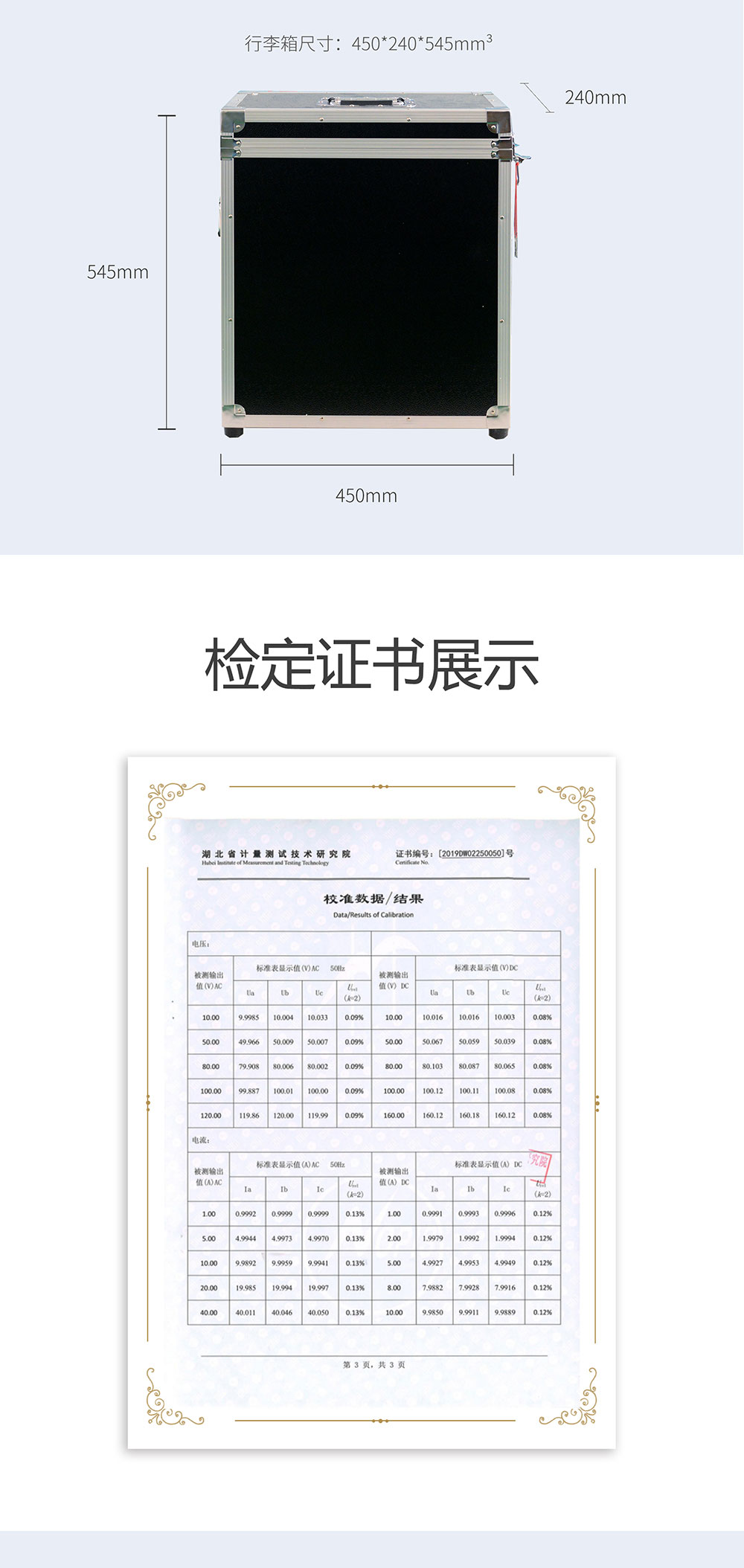

• 产品证书
