微机继电?；げ馐砸怯布峁辜爸饕氐?/span>

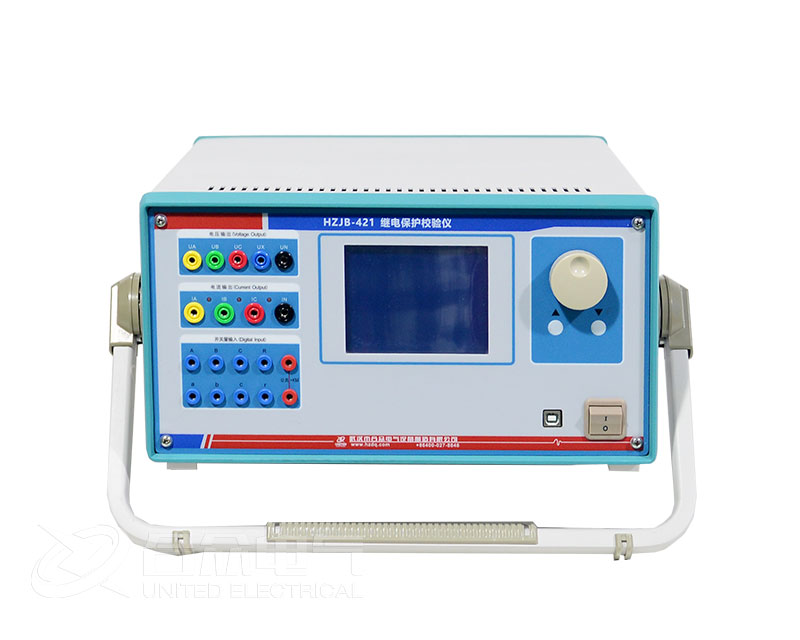

微机继电?；げ馐砸遣捎玫セ懒⒃诵?，亦可联接笔记本电脑运行的先进结构。微机继电?；ばＱ橐侵骰谥眯乱淮咚偈中藕糯砥魑⒒?、真16位DAC?？?、新型?？槭礁弑Ｕ娲蠊β使Ψ?，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。
微机继电?；げ馐砸?/span>硬件结构
1)高性能工业控制计算机
微机继电?；げ馐砸?/span>采用高性能工控机作为控制微机，直接运行Window操作系统，装置面板带有8.4” TFT 真彩色 LCD 显示器、内嵌式工业键盘。装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。
试验的全过程及试验结果均在 LCD 显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。操作控制由工业键盘进行。操作简单方便，只需简单的计算机知识，极易掌握。
2)数字信号处理器微机
微机继电?；げ馐砸?/a>采用高速数字控制处理器作为输出核心，软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑，每周波拟合的波形点数超过2000点?？朔吮始潜镜缒灾苯涌刂剖讲饪匾侵幸蚴萃ㄐ畔呗烦?、频带窄导致的输出波形点数少的问题。由于点数高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现精确移相、谐波叠加，高频率时亦可保证高的精度。
3)D/A转换和低通滤波
微机继电?；げ馐砸?/span>采用真16位D/A转换器。16位分辩率保证了全范围内电流、电压的精度和线性度。由于D/A分辨率高和波形点数高， D/A转换输出的阶梯波已具有相当好的波形质量，后级仅需较简单的低通滤波器即可滤除高频分量，还原出高质量、高稳定的正弦波，很好地克服了幅值和相位漂移等问题。
4)电压、电流放大器
相电流、电压不采用升流、升压器，而采用直接输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真?？槭焦β势骷鞴β适涑黾?，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路?；?。
当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，限时越短。
