变压器交流耐压试验方法及结果分析

测量方法

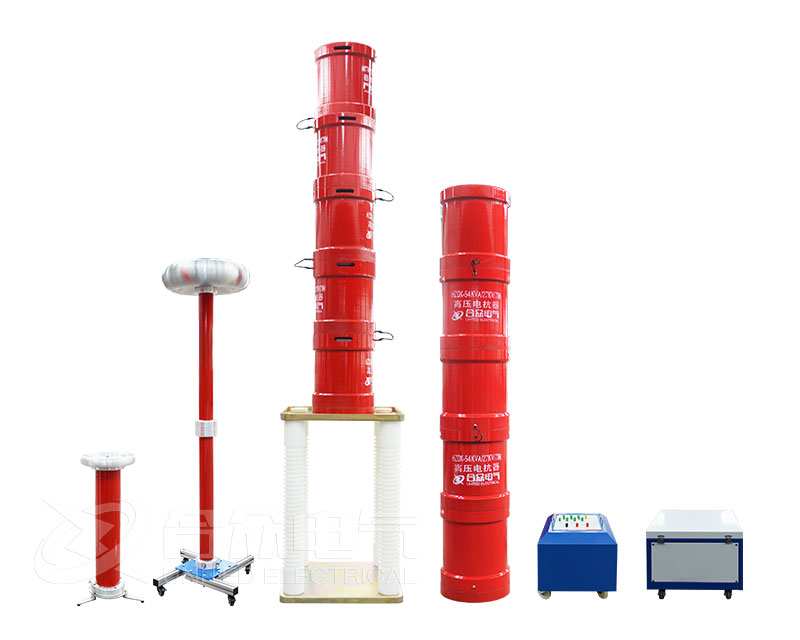

交流耐压试验的接线应根据被试品的要求和现有试验设备来决定。通常是采用成套设备。对于大型的变压器就需要大容量的试验变压器，调压器以及电源。现场操作十分的不方便，在此情况下，可根据具体情况分别采用串联，并联谐振的方法来进行现场试验。串、并联谐振可以通过调节电感来实现，也可以通过调节频率或电容来实现。由于变压器是大电容设备，所以一般采用调感和调频来进行谐振补偿。

试验结果的分析判断

试验中，表计指针不跳动不上升，被试验变压器无放电声则被认为试验通过；

般若出现电流突然上升或电流继电器动作，则表示试品已被击穿。

本次试验所测到的值与历次比较，没有太明显的出入，所以可以证明该变压器的绝缘没有出现明显的缺陷，也没有受潮，符合相关标准。

根据经验判断，一般情况下，当试品被击穿时，电路中电流会明显上升，试品会发出击穿声响，冒烟，出气，焦臭，闪弧，燃烧等，都是不允许的，一定要查明原因。这些现象如果确定是发生在绝缘上的，则认为是被试品存在缺陷和击穿。

另外，耐压试验前后都应测量被试品的绝缘电阻，确保设备和人员的安全。

注意事项

1)检查试验接线确保无误，被试变压器外壳和非加压绕组应可靠接地，试验中的过电流，过电压?；びφ房煽?。

2)油浸变压器的套管，入孔等所有能放气的部位全都打开充分排气，以免未排出的气体残存影响绝缘强度，导致击穿和放电。

3)三相变压器的交流耐压试验，不必分相进行，但同恻绕组的三相引出线端必须短路后才能试验，否则会损伤变压器绕组。

4)在试验过程中，升压过程应均匀，当电压升至40%试验电压以上时，应保持3%试验电压上升速度;降压应迅速，但应避免在40%试验电压以上突然切断电源。

5)交流耐压试验时间为1分钟。如果发生击穿时，应立即切断电源。

6)加压期间应密切注视表计指示动态，观察，监听被试变压器，注意异常状态。
