一、产品概述：
35kV电缆变频串联谐振耐压试验装置，根据用户提供的相关参数设计，满足35KV及以下电缆耐压试验。35KV及以下电缆在运行中是常见的也是多的，日常检修和维护工作非常大，由于其电容量比较大，以前用的交流耐压设备体积笨重，非常不利于实际工作，35KV电缆变频串联谐振耐压装置可以完全替代。
二、产品主要功能参数：
额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：10A；5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温 升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
?；すδ埽?对被试品具有过流、过压及试品闪络?；?详见变频电源部分)；
测量精度：系统有效值1.5级；

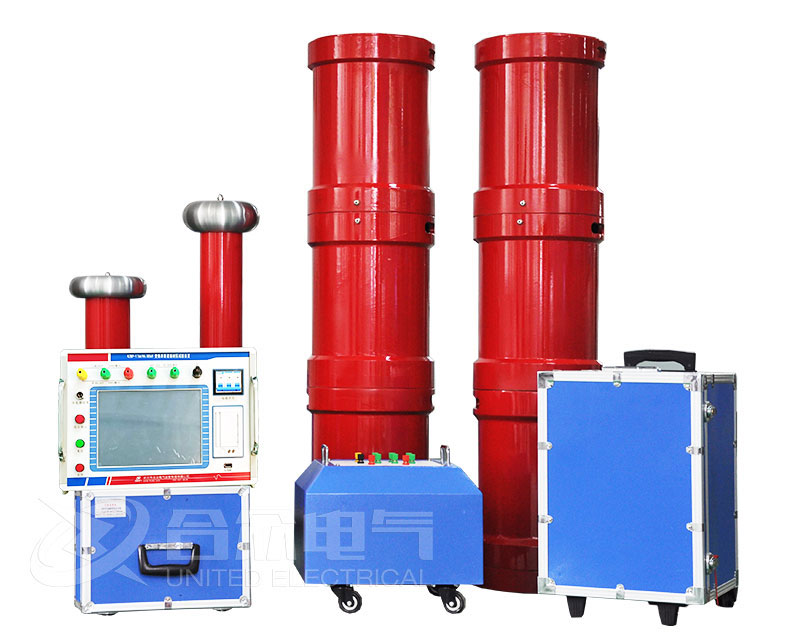

三、配置一览表：
|
序号 |
设备名称 |
型号及规格 |
单位 |
数量 |
备注 |
|
1 |
激励变压器 |
HZLB-20kVA/6kV/3KV/0.4KV |
台 |
1 |
|
|
2 |
变频电源 |
HZBP-DL -20kW/380V |
台 |
1 |
|
|
3 |
高压电抗器 |
DK-54kVA/27kV |
台 |
1 |
|
|
4 |
电容分压器 |
HZFY-100kV-1000pF |
套 |
1 |
|
|
5 |
补偿电容 |
|
套 |
1 |
|
1. 激励变压器HZLB-20kVA/6kV/3KV/0.4KV，1台
a) 额定容量：20kVA；
b) 输入电压：380V，单相；
c) 输出电压：6kV；3KV
d) 结 构：干式；
2. 变频电源 HZBP-DL -20kW/380V，1台
a) 额定输出容量：20kW
b) 工作电源：380±10%V（单相），工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：50A
e) 额定输出电流：50A
f) 输出波形：正弦波
g) 电压分辨率： 0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度： 0.1%
l) 运行时间：额定容量下连续60min
m) 额定容量下连续运行60min元器件最高温度≤65K;
n) 噪声水平：≤50dB
3. 高压电抗器 DK-54kVA/27kV，4节
a) 额定容量：54kVA;
b) 额定电压：27kV；
c) 额定电流：2A；
d) 电感量：70H/单节；
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：干式；
3. 电容分压器HZFY-110kV -1000 pF，1套
a) 额定电压：110kV
b) 高压电容量：1000pF
c) 介质损耗：tgσ≤0.5%；
d) 分压比：1000：1
e) 测量精度：有效值1.5级;
f) 重 量：约5kg；
5. 补偿电容器
额定电压：100KV
额定电容量：50000PF
|
序号 |
资料名称 |
单位 |
数量 |
备 注 |
|
1 |
出厂试验报告 |
份 |
1 |
|
|
2 |
成套装置使用说明书 |
份 |
1 |
|
|
3 |
产品合格证和用户意见卡 |
套 |
1 |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
1. 激励变压器HZLB-20kVA/6kV/3KV/0.4KV，1台
a) 额定容量：20kVA；
b) 输入电压：380V，单相；
c) 输出电压：6kV；3KV
d) 结 构：干式；
2. 变频电源 HZBP-DL -20kW/380V，1台
a) 额定输出容量：20kW
b) 工作电源：380±10%V（单相），工频
c) 输出电压：0 – 400V，单相，
d) 额定输入电流：50A
e) 额定输出电流：50A
f) 输出波形：正弦波
g) 电压分辨率： 0.01kV
h) 电压测量精度：0.5%
i) 频率调节范围：30 – 300Hz
j) 频率调节分辨率：≤0.1Hz
k) 频率稳定度： 0.1%
l) 运行时间：额定容量下连续60min
m) 额定容量下连续运行60min元器件最高温度≤65K;
n) 噪声水平：≤50dB
3. 高压电抗器 DK-54kVA/27kV，4节
a) 额定容量：54kVA;
b) 额定电压：27kV；
c) 额定电流：2A；
d) 电感量：70H/单节；
e) 品质因素：Q≥30 (f=45Hz)；
f) 结 构：干式；
3. 电容分压器HZFY-110kV -1000 pF，1套
a) 额定电压：110kV
b) 高压电容量：1000pF
c) 介质损耗：tgσ≤0.5%；
d) 分压比：1000：1
e) 测量精度：有效值1.5级;
f) 重 量：约5kg；
5. 补偿电容器
额定电压：100KV
额定电容量：50000PF
|
序号 |
资料名称 |
单位 |
数量 |
备 注 |
|
1 |
出厂试验报告 |
份 |
1 |
|
|
2 |
成套装置使用说明书 |
份 |
1 |
|
|
3 |
产品合格证和用户意见卡 |
套 |
1 |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
