直流高压发生器试验现场电流测量方法

操作步骤

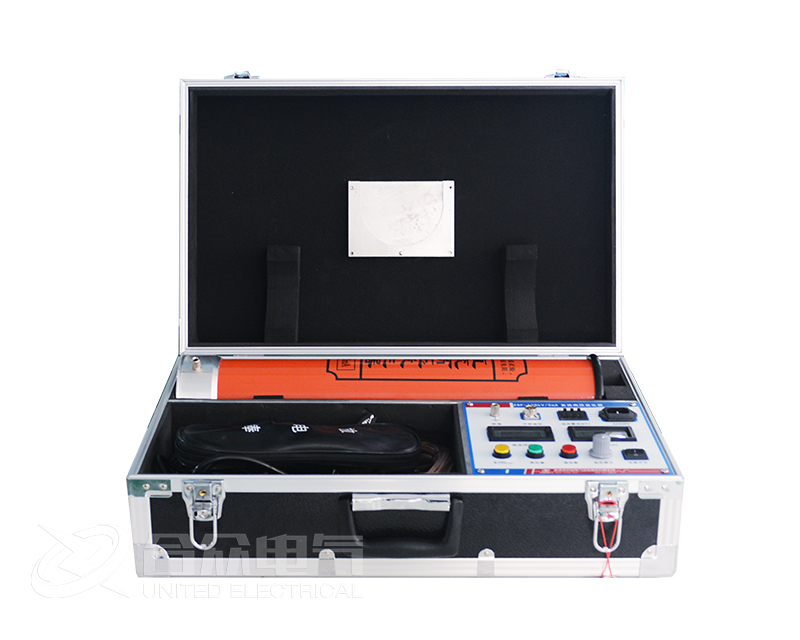

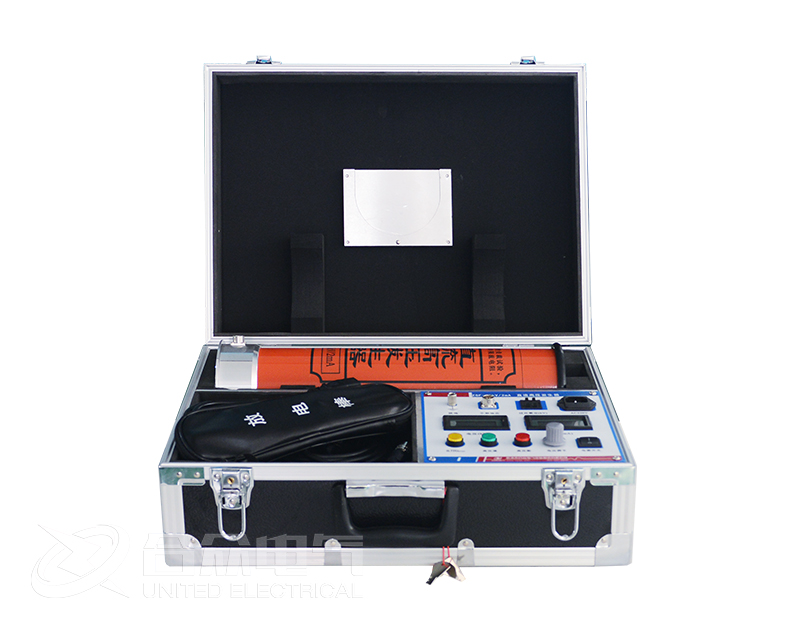

控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元器件名称使用。

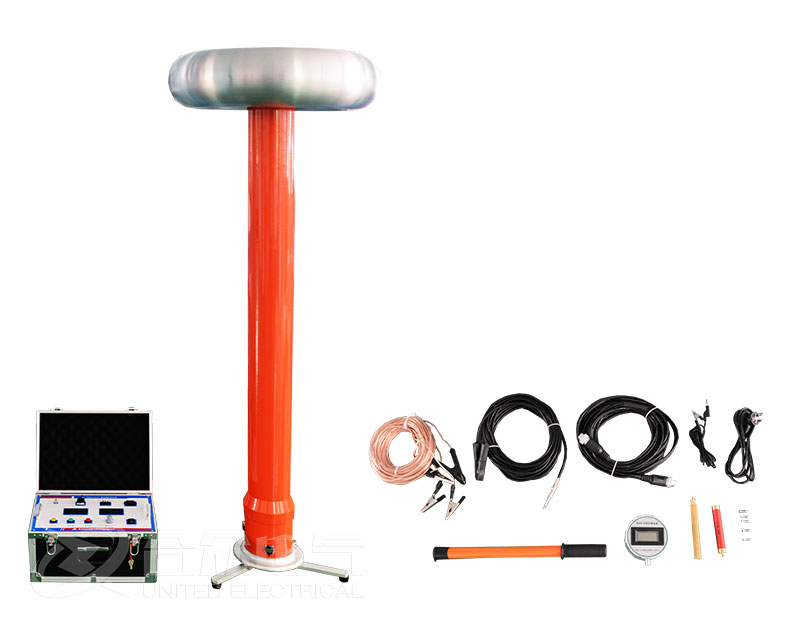

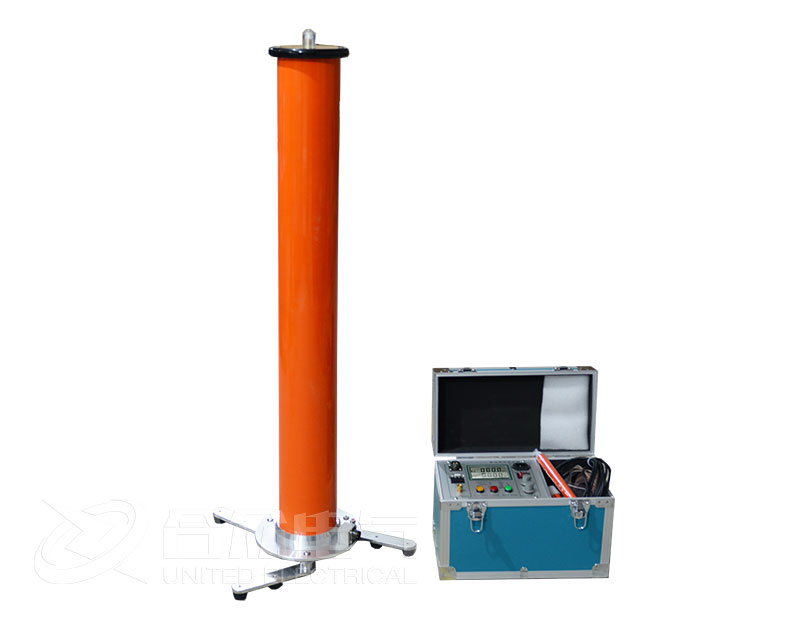

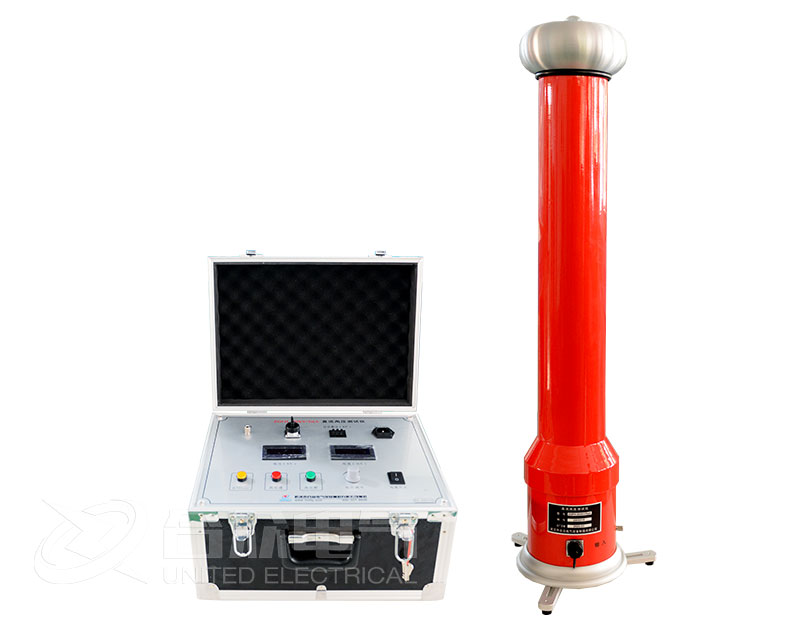

倍压筒底盘侧面有(四)五芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接地端子作连接地线用。

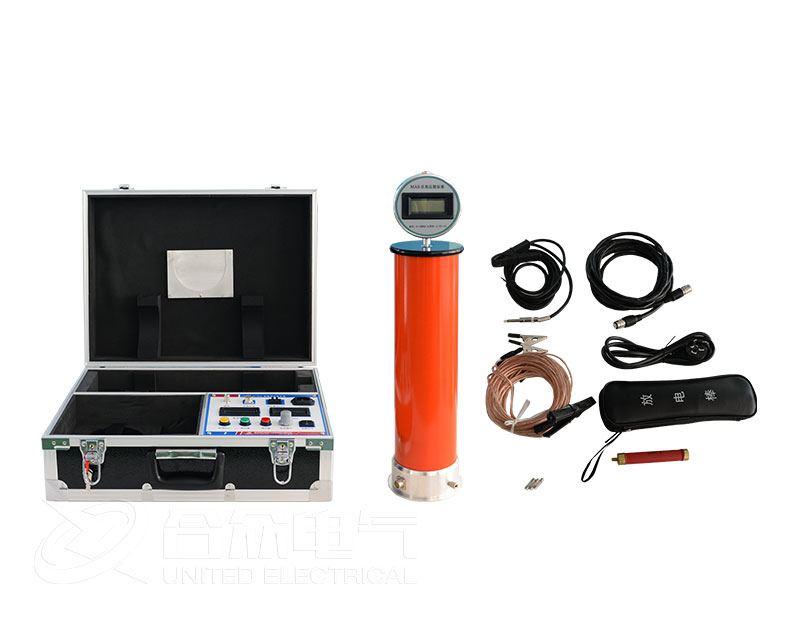

附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源?；坏绯厥鼻虢蟾切?，换好后请将后盖旋紧。

注意：本设备微安表输出线有2条，其中1条是解决做氧化锌避雷器在开关柜体里面，防止试验高压对柜体放电时使用，1条是普通试验时使用，总之，按标记使用。

使用前准备

直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。

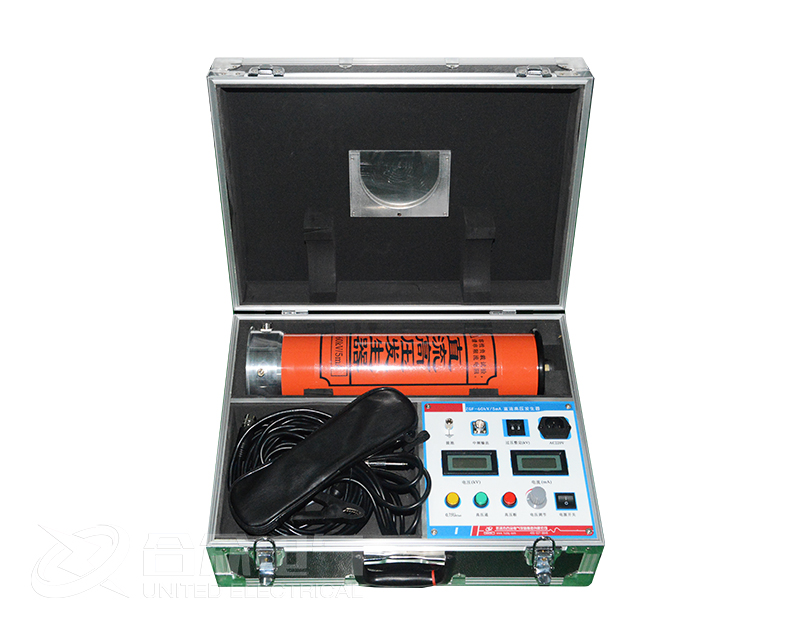

将倍压筒从机箱中取出放置到合适的安全位置，分别联接好电源线电缆线和接地线。?；そ拥叵哂牍ぷ鹘拥叵咭约胺诺绨舻慕拥叵呔ザ澜拥绞云返牡叵呱?即一点接地)。严禁各接地线相互串联。为此，应使用接地线。

几种测量方法

一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流1’，然后接上试品升到试验电压读取总电流I1。

试品泄漏电流：Io=I1-I’

当需要精密测量被试品泄漏电流时，则应在高压侧串入GL高压微安表。

微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接。

对氧化锌、磁吹避雷器等试品接地端可分开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。但也必须使用屏蔽线。当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接。

试验完毕，将调压电位器逆时针回到零，关闭电源开关。

对于氧化锌避雷器等小电容试品一般通过倍压筒内部测压电阻放电即可。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20%以下，再通过配套的放电棒进行放电。待试品充分放电后并挂好接地线，才允许进行高压引线的拆除和更换接线工作。

关闭电源开关，面板指示灯均不亮

将调压电位器退回零位。

一分钟后待机内低压电容器充分放电后，才允许再次打开电源开关重新进行空载试验并查明情况后可再次升压试验，空载升压时请把倍压桶水品螺帽拧紧，防止有泄漏。
