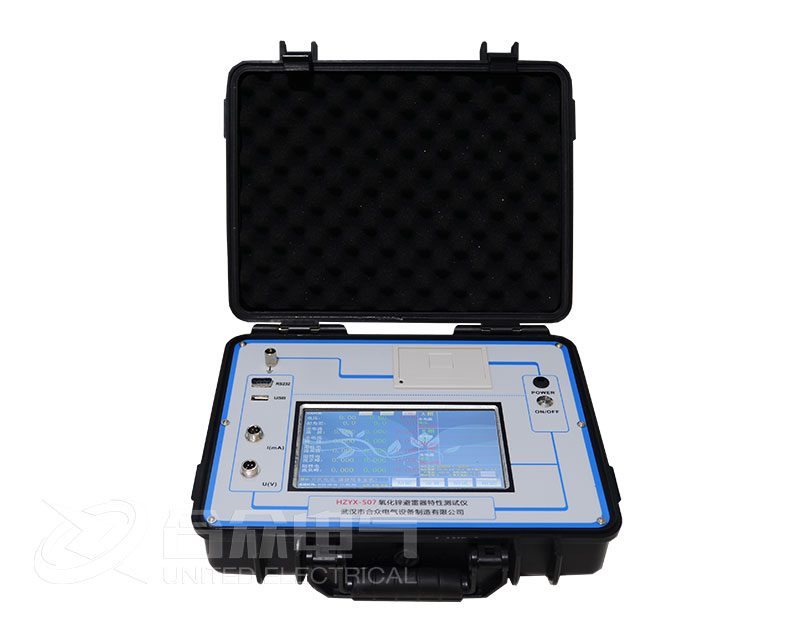

氧化锌避雷器特性测试仪现场使用方法

接线准备

将接地线一端夹在地网上，一端可靠接的接于面板的接地端子上。

注意：地网的接地点应具有良好的导电性，否则会影响测量的正确性，甚至危及人身安全。

将专用测试线三芯航插插头插入氧化锌避雷器特性测试仪面板的“电压输入”插座并锁紧，将专用测试线二芯航插插头插入面板的“电流输入”插座并锁紧。

将与“电压输入”连接的电缆线另一端的鳄鱼夹夹在被试品同相的PT次侧，并保证接触良好。注意:在从P处或试验电压上取参考电压时，应小心接地，以避免P工次侧试验电压短路。

将与“电流输入”连接的电缆线另一端鳄鱼夹夹在被试品下方的计数器或100Ω的电阻两端，并保证接触良好。(只有当计数器指针回到零位时，才说明接触良好。)

插上电源插头。

测试步骤

合上电源开关，氧化锌避雷器特性测试仪显示开机页面。

按“确认”键，进入主菜单。

根据现场情况选择“标准测试”或“自定义测试”进行测试。如果选择“标准测试”后按“确认”键，“输入电压比例”按确认键，数秒后，显示测试结果。

如果选择“自定义测试”，先对相位角进行校正。按“确认”键后，选择“抗干扰测试”，按“确认”键进行测试，数秒后显示测试结果。

试验结束后现场清理

关闭电源开关，拔下电源线。

将两根专用测试电缆线拆除并收好，方便下次使用。

拆除接地线，并整理好。
