变压器预防性试验项目及试验方法规程

1. 绝缘电阻测试

标准依据：DL/T 596-2021《电力设备预防性试验规程》

方法：

断开变压器所有外部连接，短接被测绕组（如高压绕组A/B/C短接）。

使用2500V或5000V兆欧表，测量绕组对地及绕组间绝缘电阻（如高压-低压、高压-地）。

记录15s、60s、600s的阻值，计算吸收比（R60s/R15s）和极化指数（R600s/R60s）。

合格标准：

吸收比≥1.3（油浸式）或≥1.5（干式）；极化指数≥1.5。

绝缘电阻值与历史数据比较，下降不超过30%。

介质损耗因数（tanδ）测试

标准依据：GB/T 6451-2015《油浸式电力变压器技术参数和要求》

方法：

采用反接法（高压绕组加压，低压绕组接地）。

测试电压为10kV，频率50Hz，测量tanδ和电容量。

合格标准：

20℃时，tanδ≤0.5%（35kV以下）或≤0.3%（110kV及以上）。

电容量变化率≤±5%（与出厂值比较）。

直流电阻测试

标准依据：DL/T 596-2021

方法：

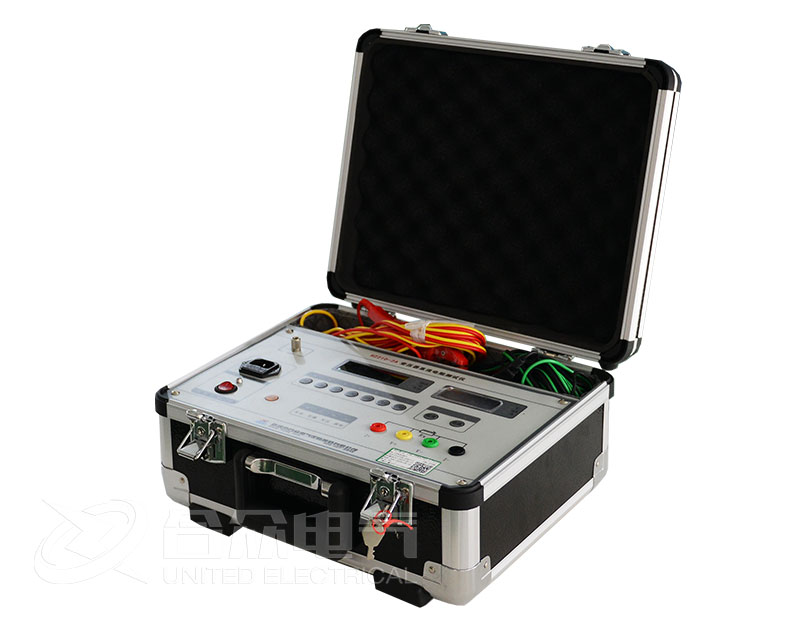

使用四线法测量各绕组直流电阻（分接开关置于额定档）。

三相不平衡率计算：ΔR = (Rmax - Rmin) / Rave × 100%。

合格标准：

1600kVA以上变压器：相间差≤2%，线间差≤1%。

1600kVA以下变压器：相间差≤4%，线间差≤2%。

变比测试

标准依据：IEC 60076-1

方法：

变比测试仪输入高压和低压绕组额定电压比。

测量所有分接位置的变比误差。

合格标准：

变比误差≤±0.5%（额定分接），其他分接≤±1%。

绕组变形测试

标准依据：DL/T 911-2016《电力变压器绕组变形的频率响应分析法》

方法：

使用FRA仪扫描绕组频响曲线（1kHz~1MHz）。

对比出厂或历史数据，分析相关系数（如频段差异）。

合格标准：

相关系数≥0.9（无变形），0.8~0.9（轻微变形需监控），＜0.8（严重变形）。

局部放电测试（可?。?

标准依据：GB/T 7354-2018

方法：

施加1.5倍额定电压，持续30分钟，监测放电量。

使用UHF传感器或脉冲电流法检测。

合格标准：

放电量≤500pC（油浸式），≤10pC（干式）。

油色谱分析（油浸式变压器）

标准依据：DL/T 722-2014《变压器油中溶解气体分析和判断导则》

方法：

采集油样，脱气后注入气相色谱仪。

分析H?、CH?、C?H?、C?H?、C?H?等气体含量。

判断标准：C?H?＞1μL/L（可能放电），总烃＞150μL/L（过热故障）。
